手动液压起重搬运设备结构设计

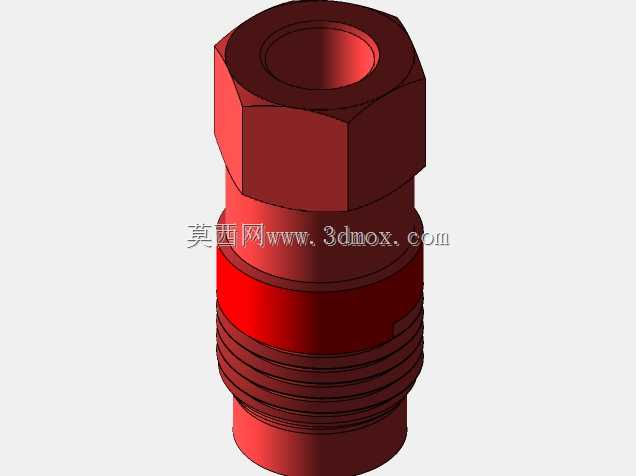

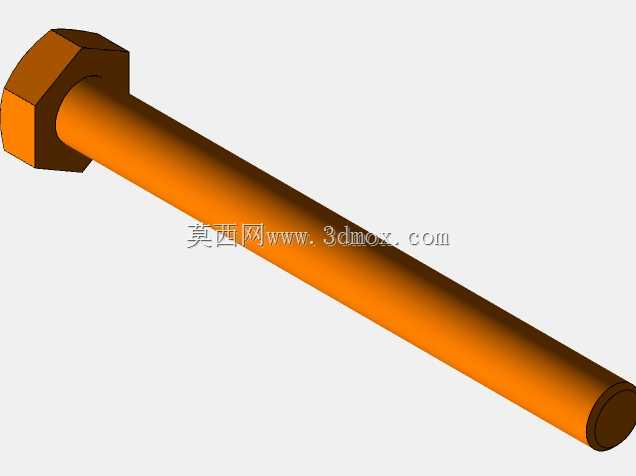

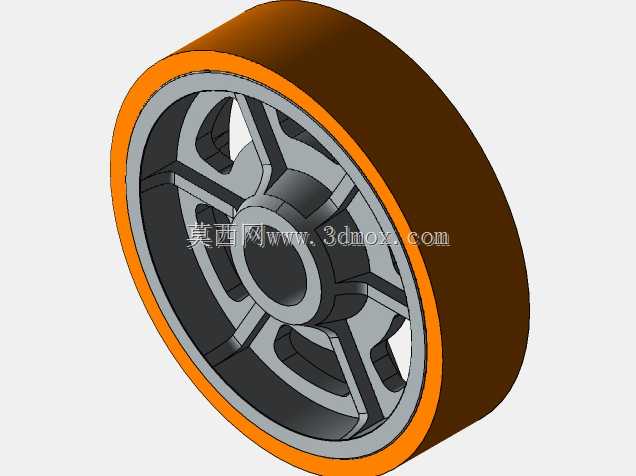

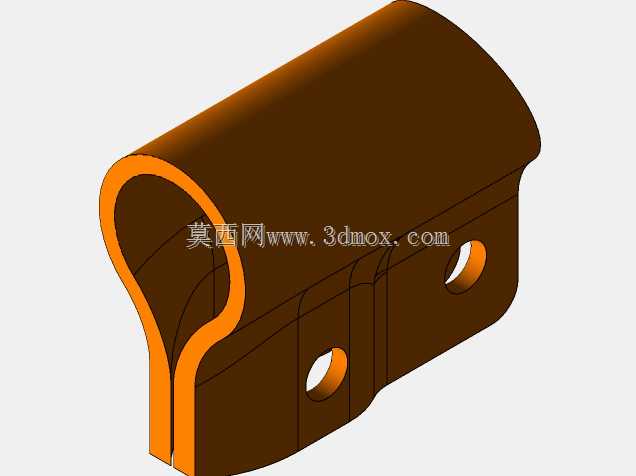

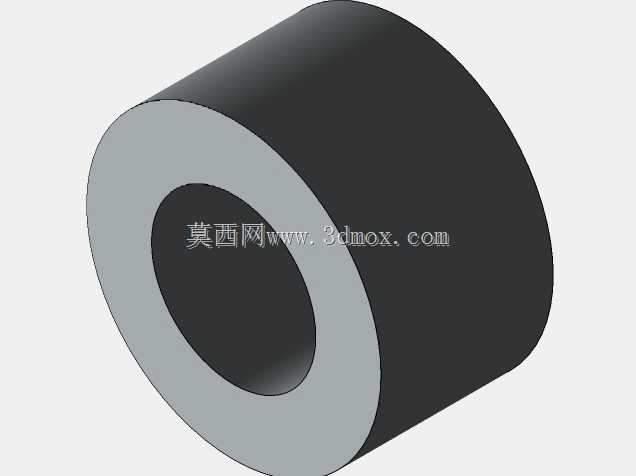

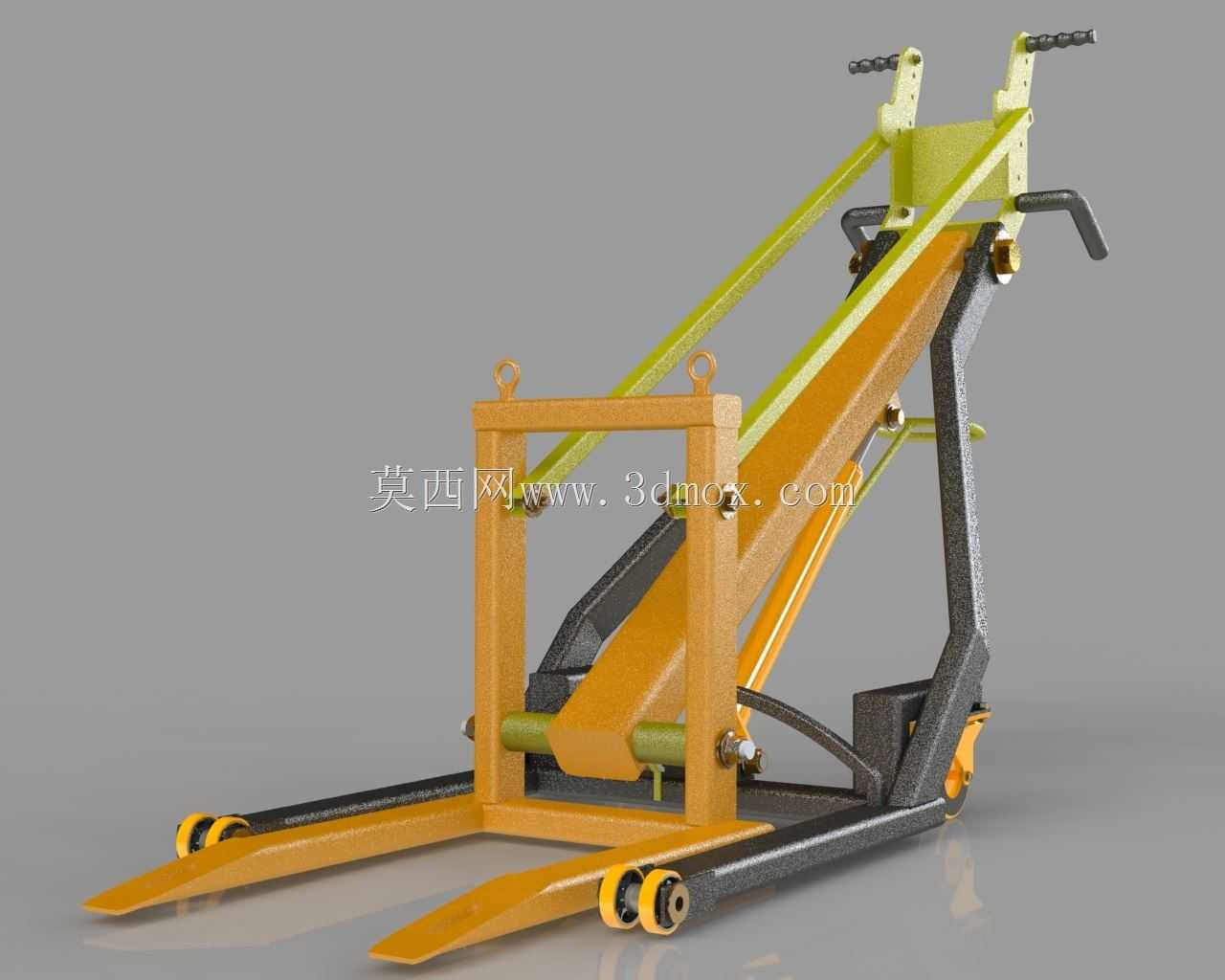

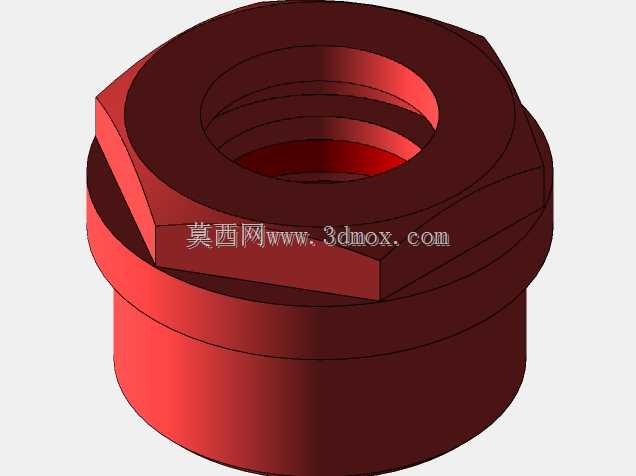

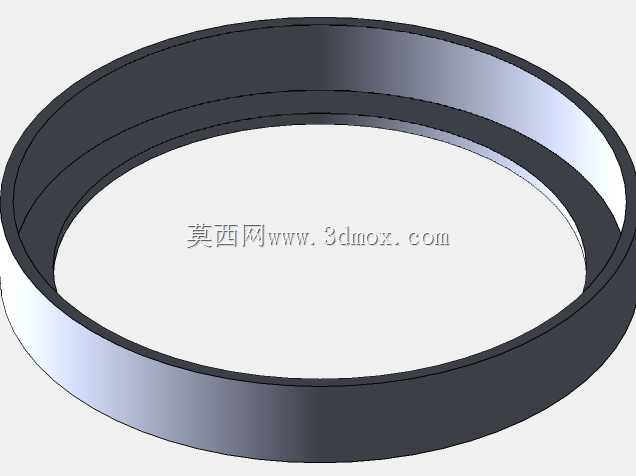

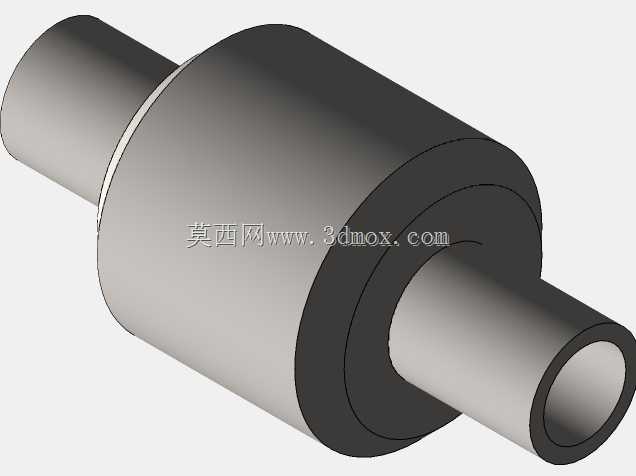

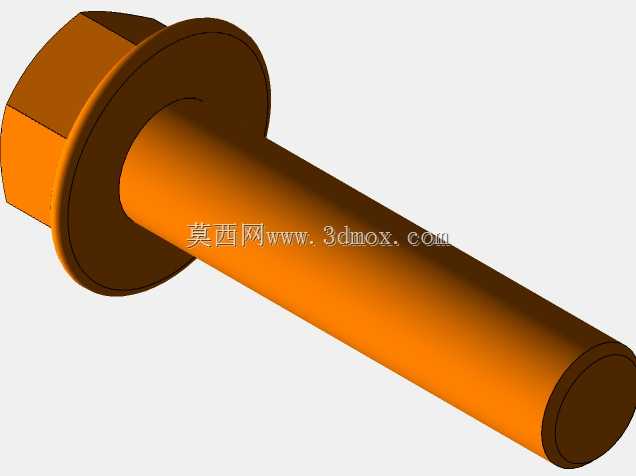

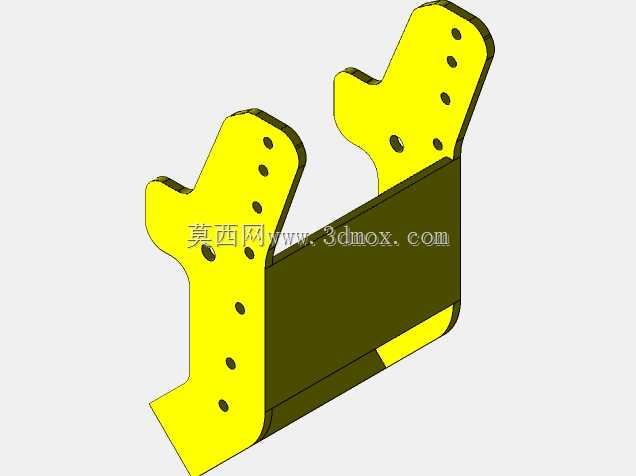

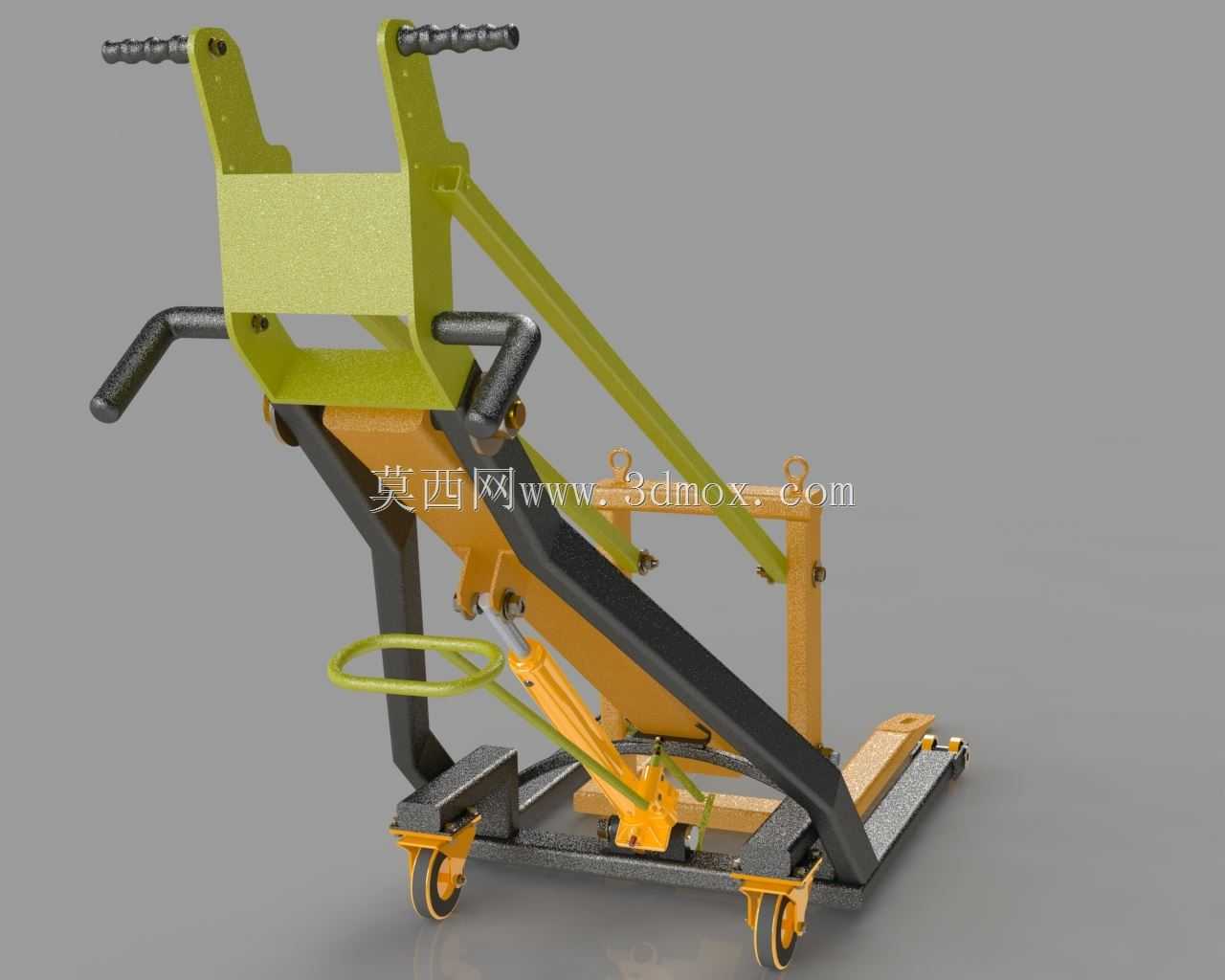

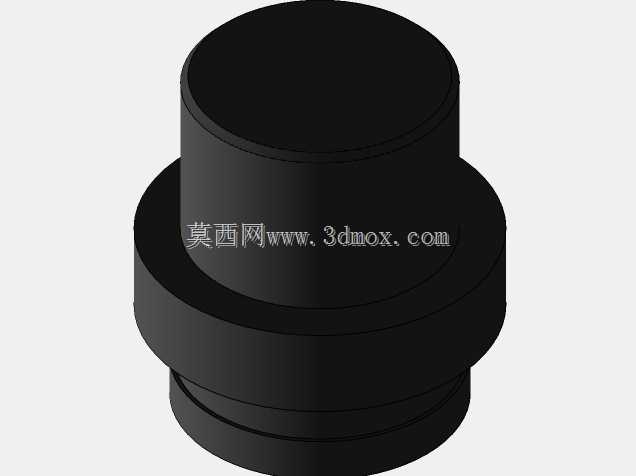

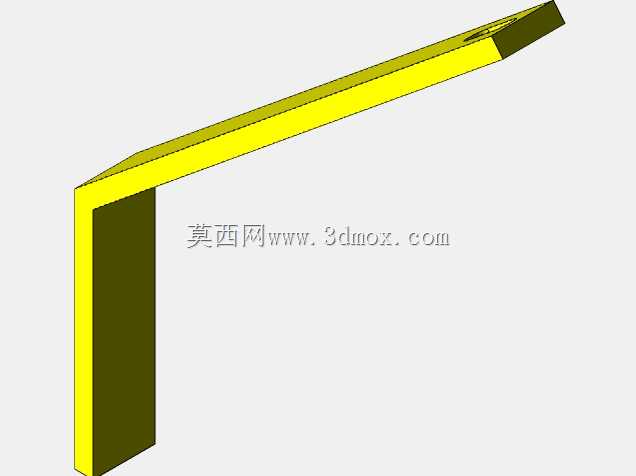

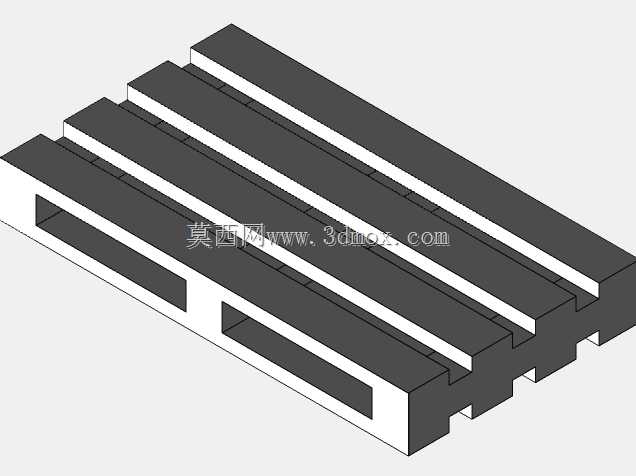

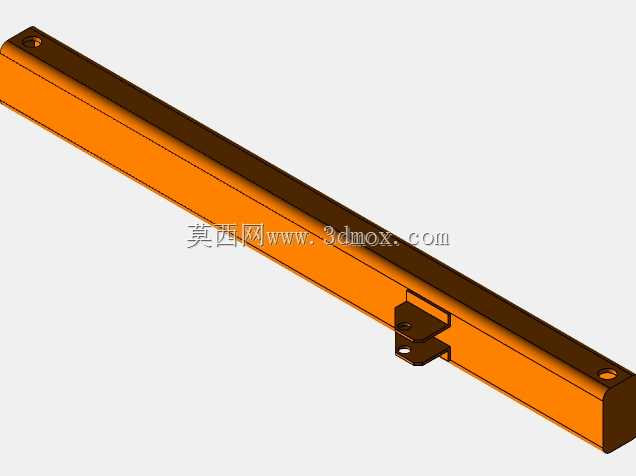

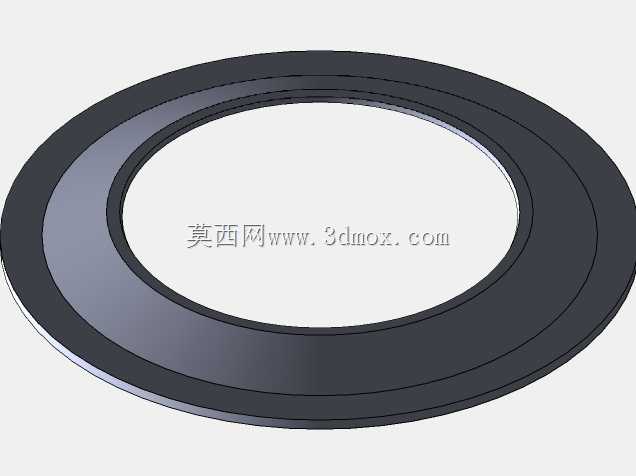

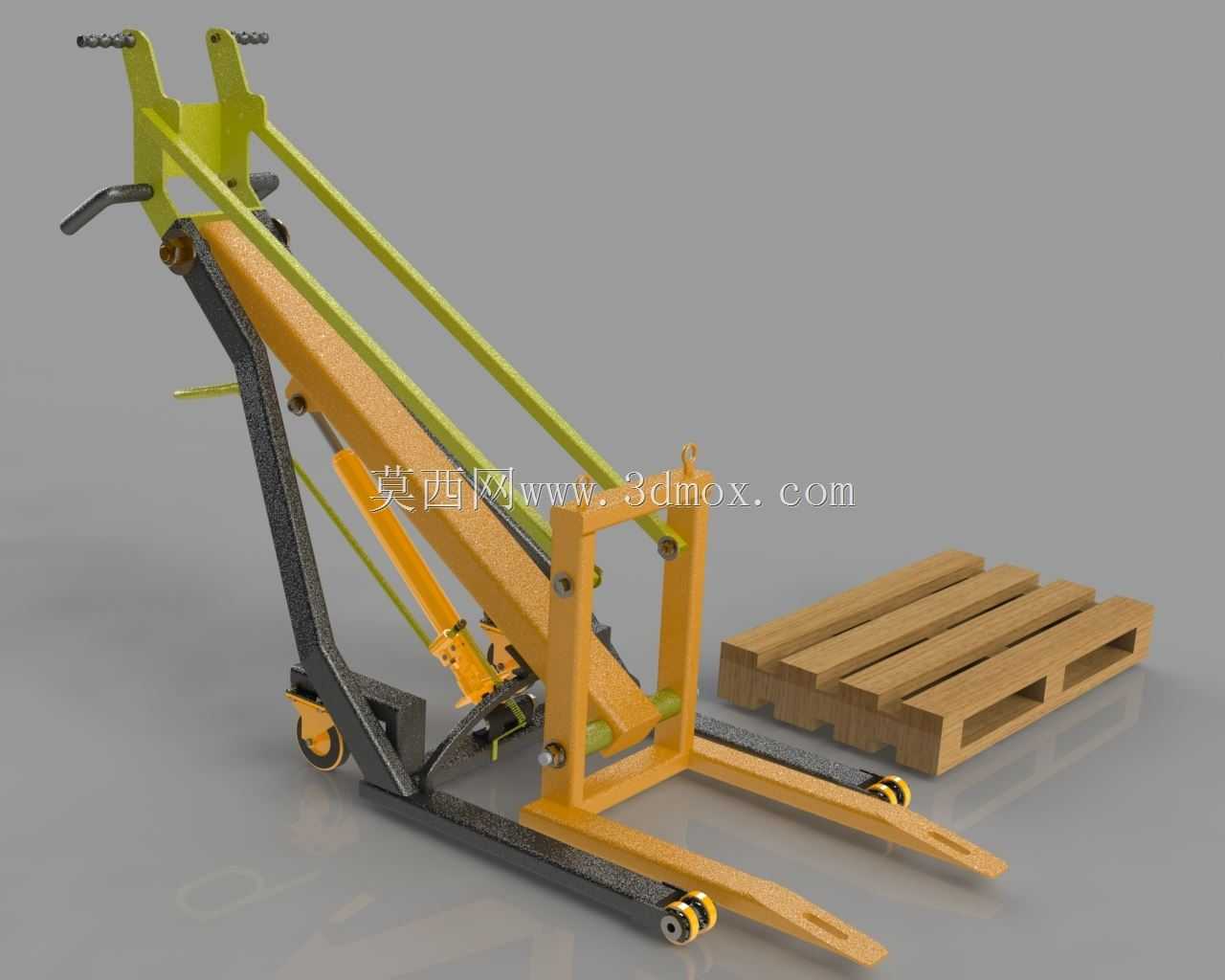

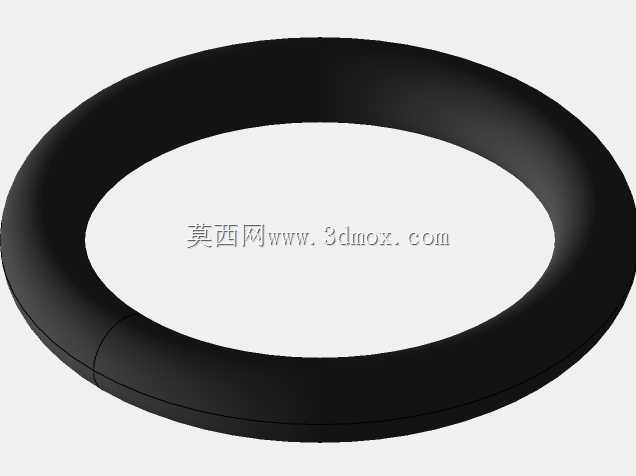

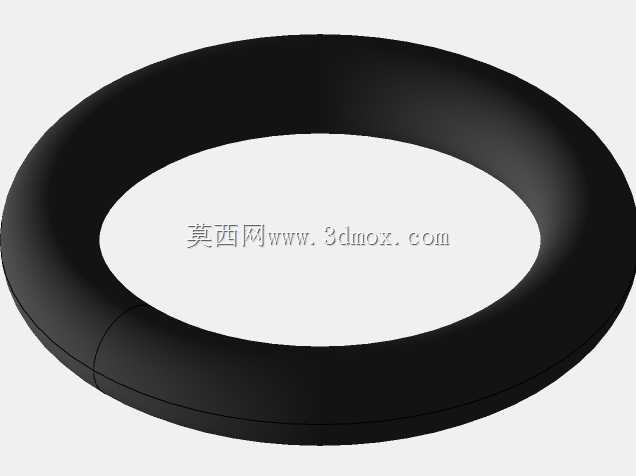

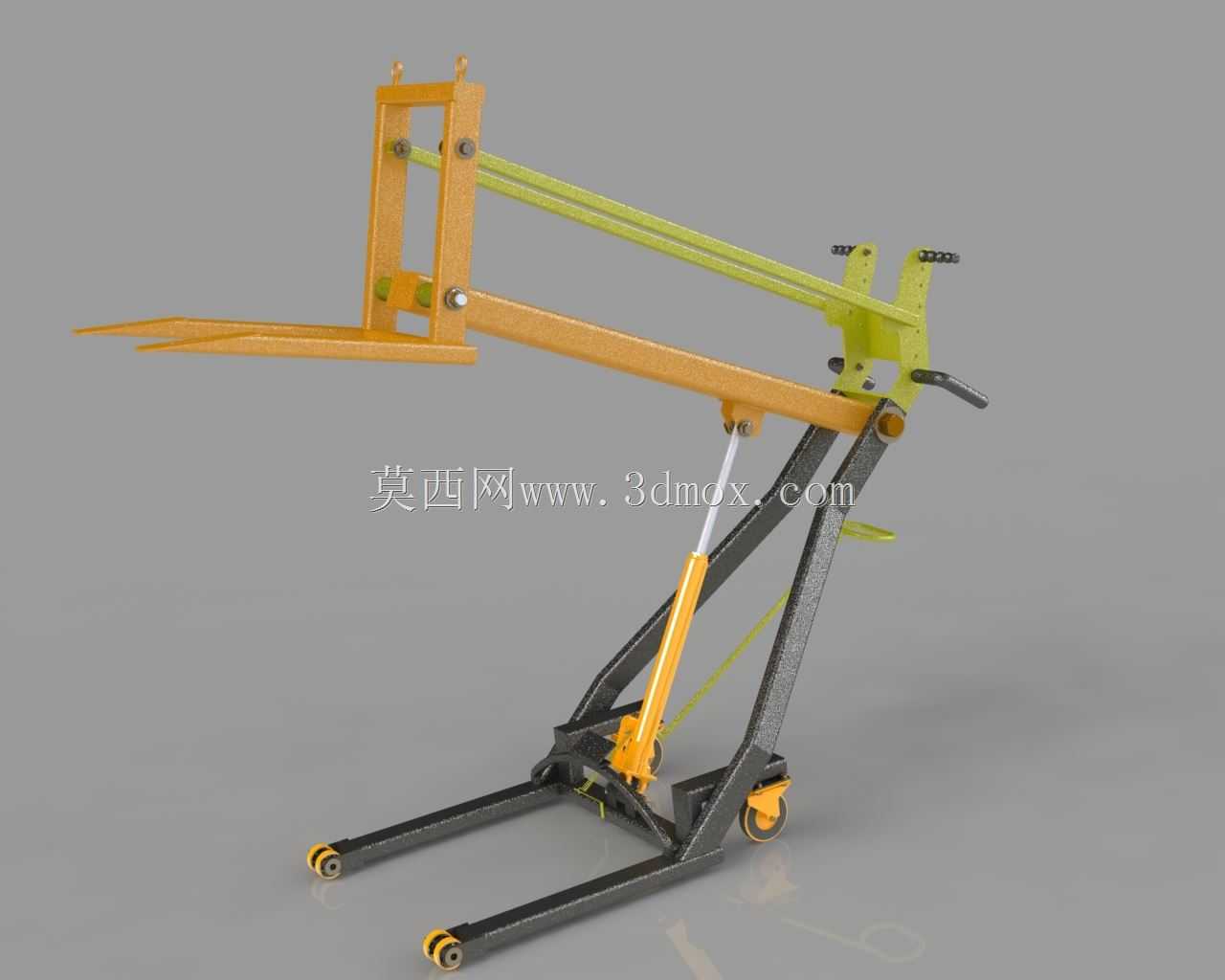

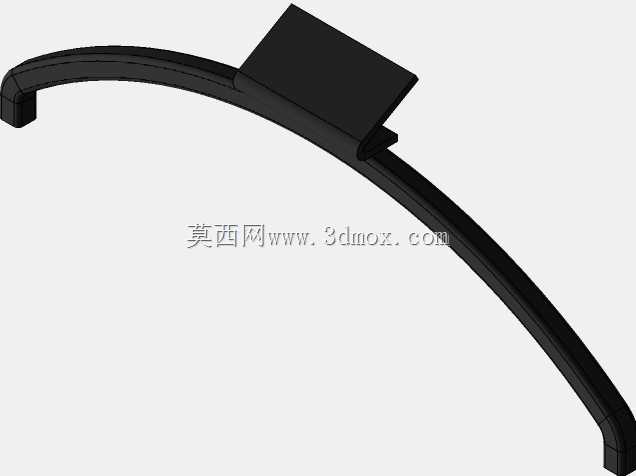

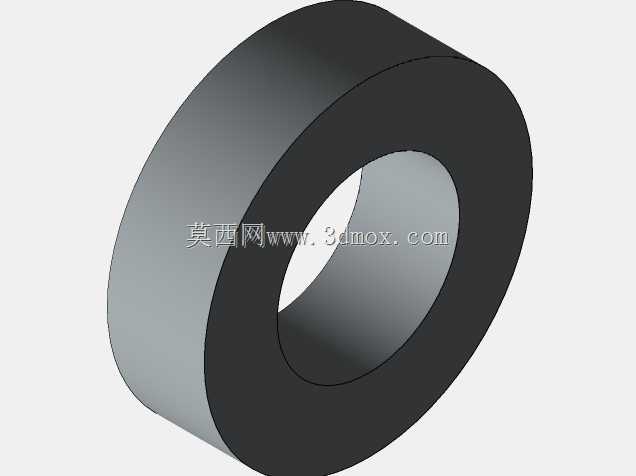

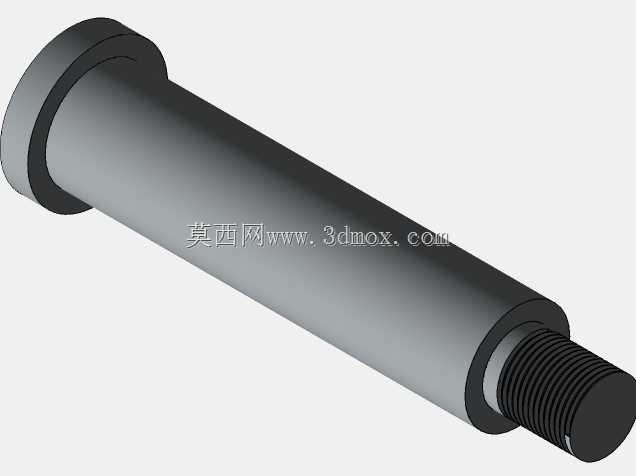

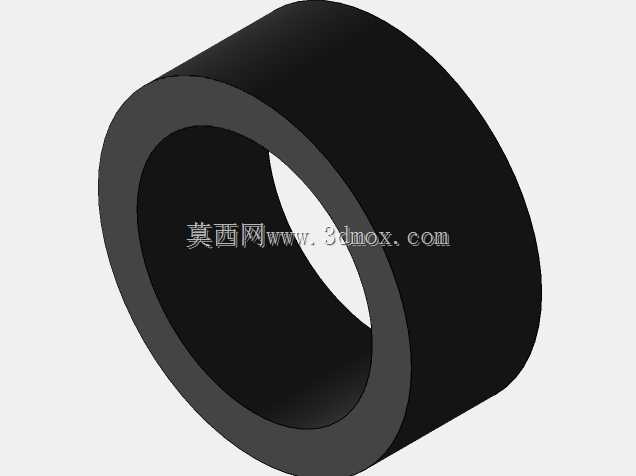

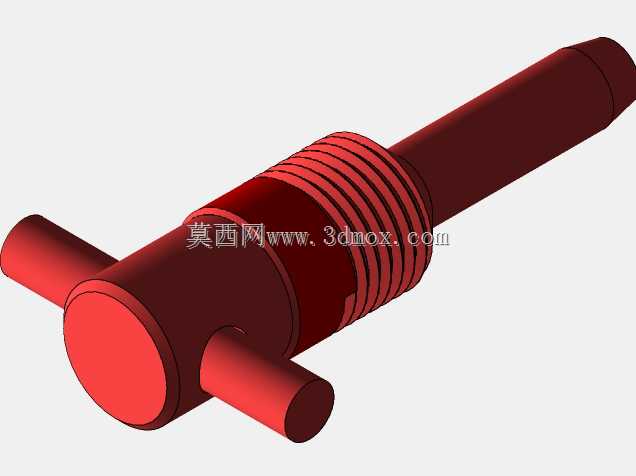

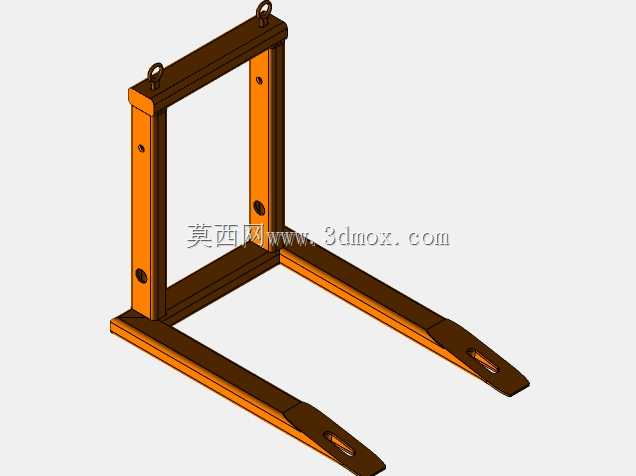

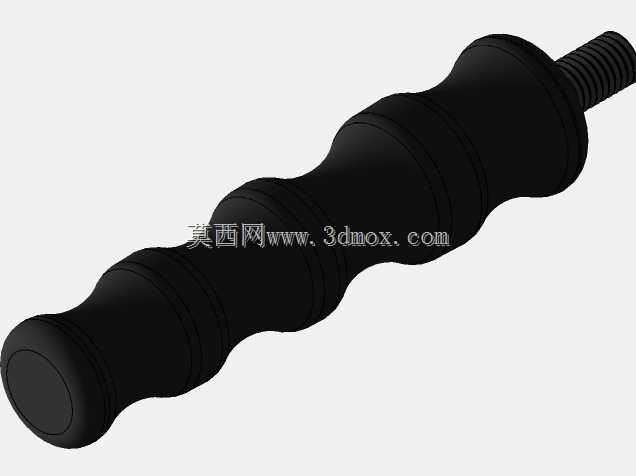

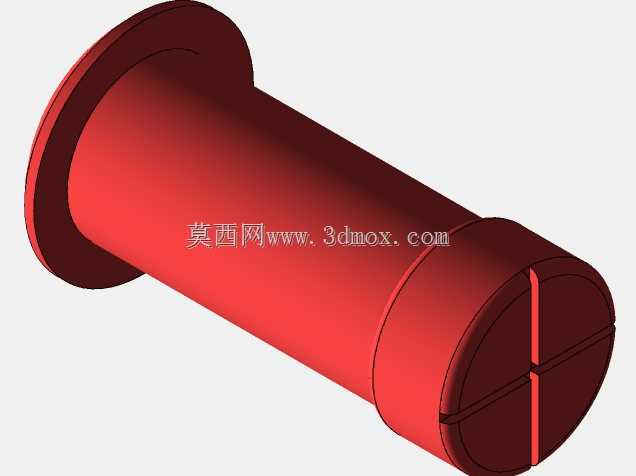

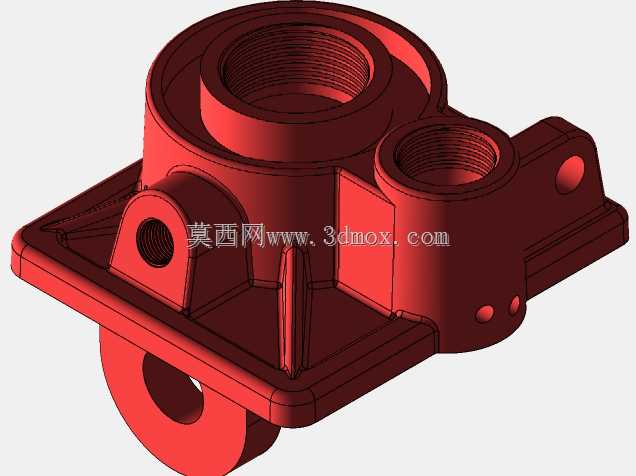

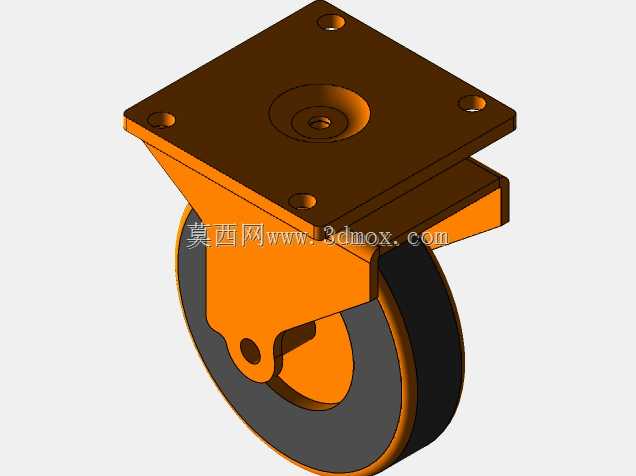

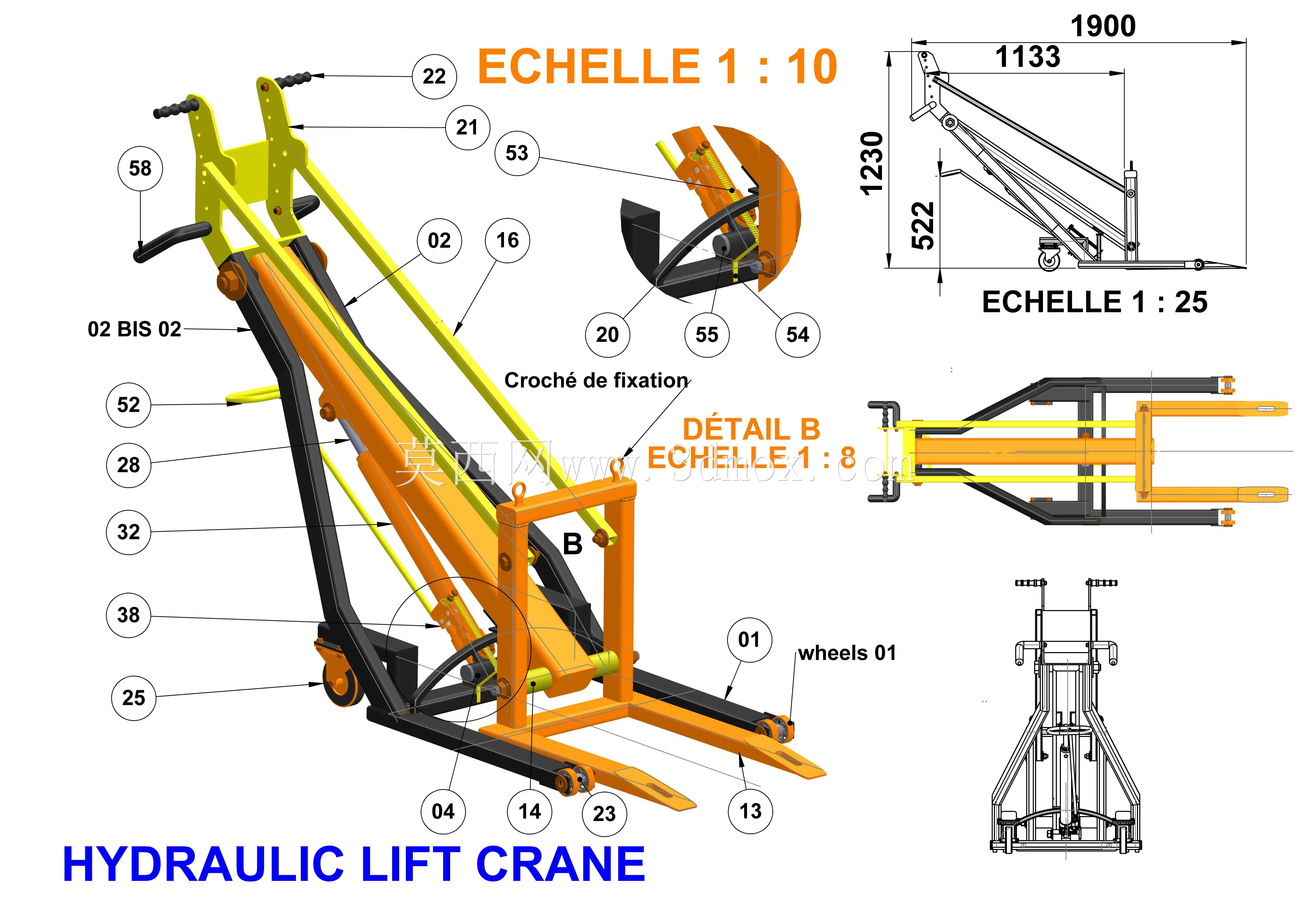

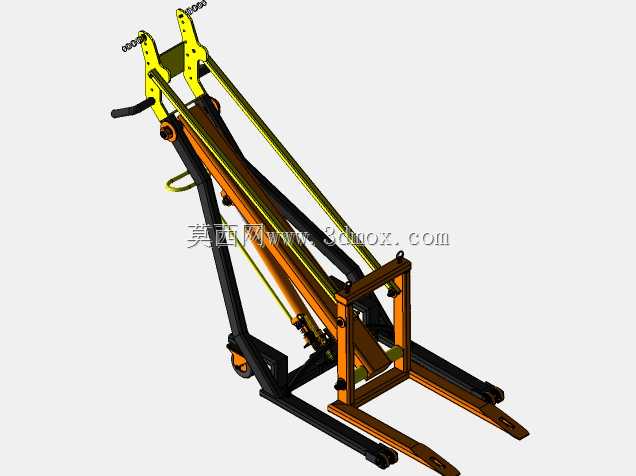

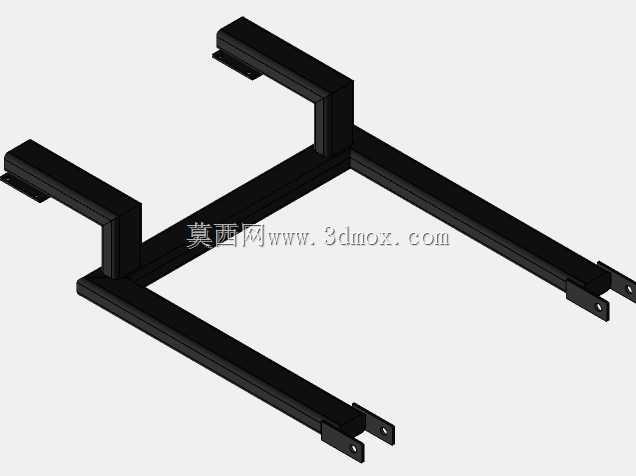

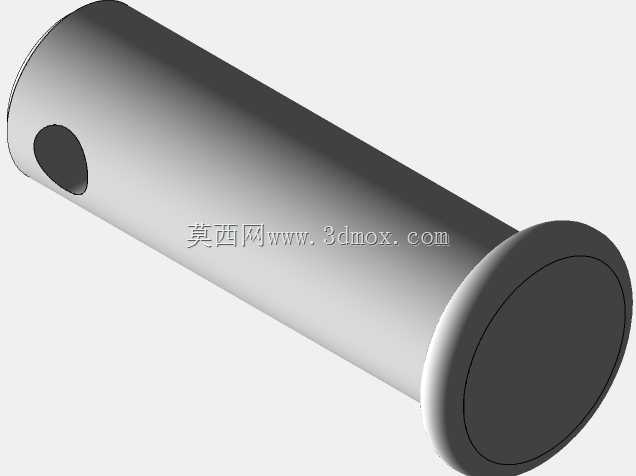

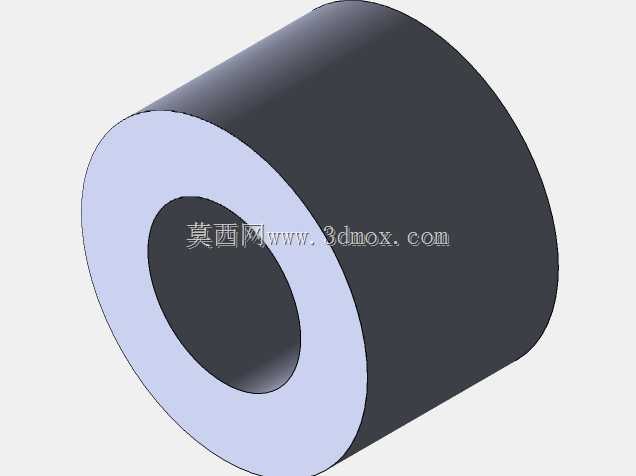

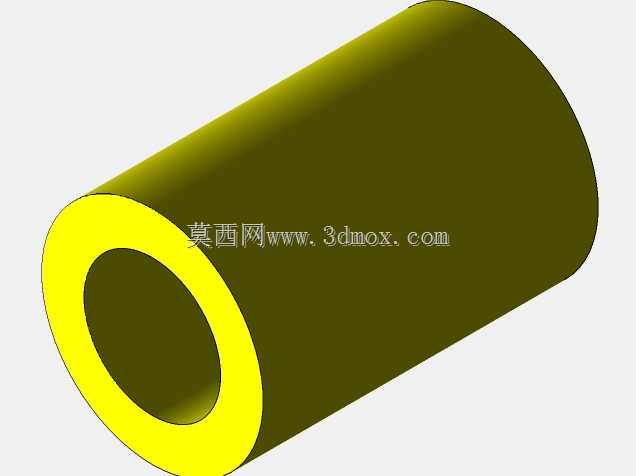

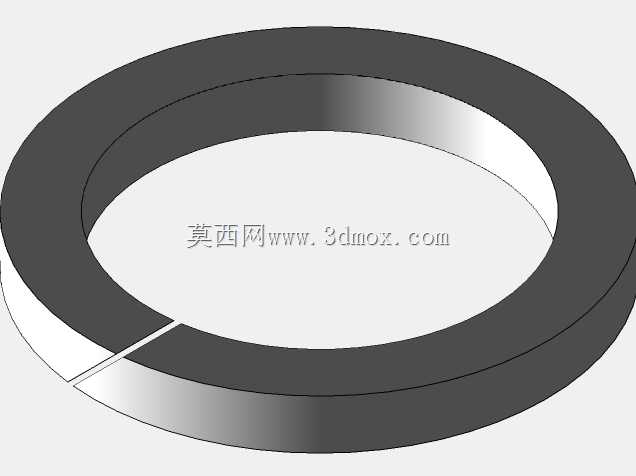

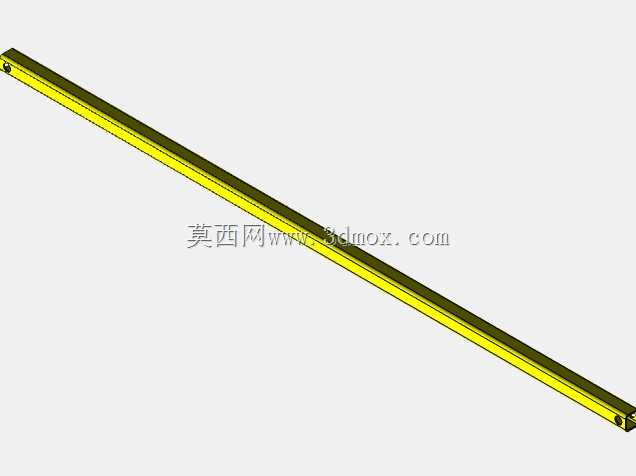

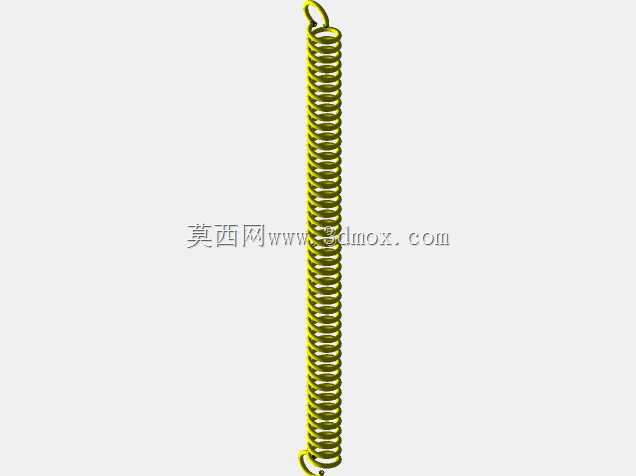

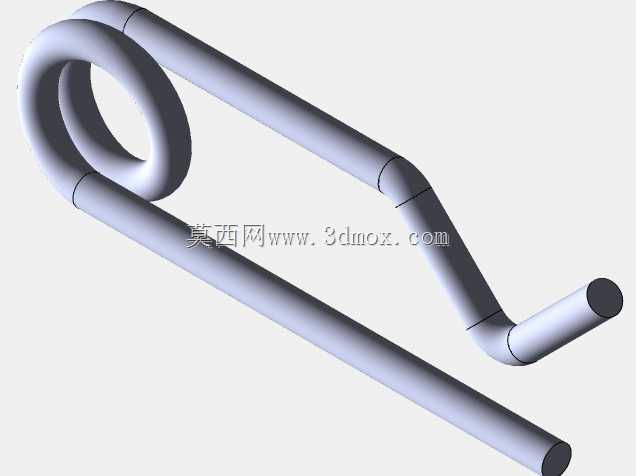

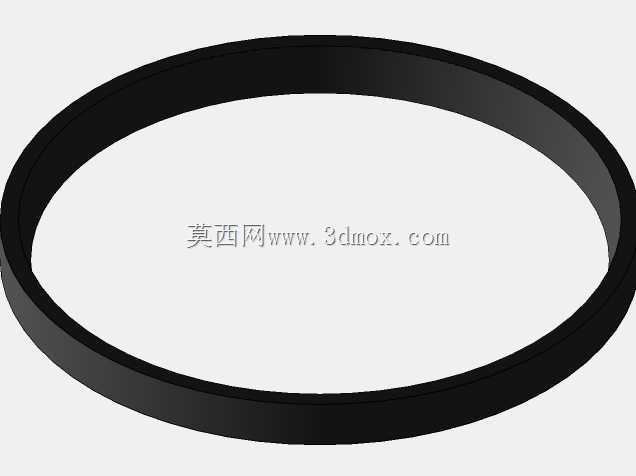

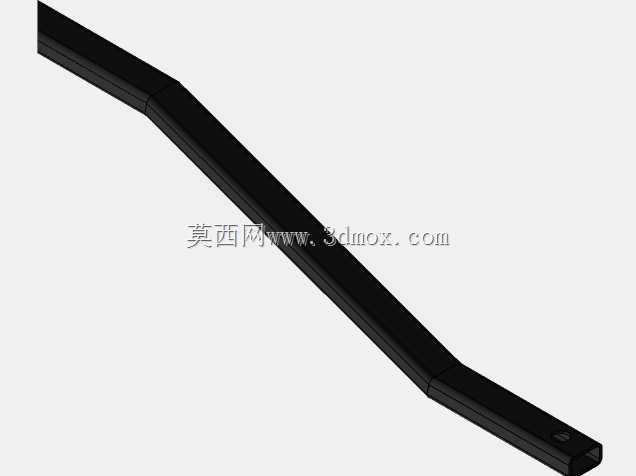

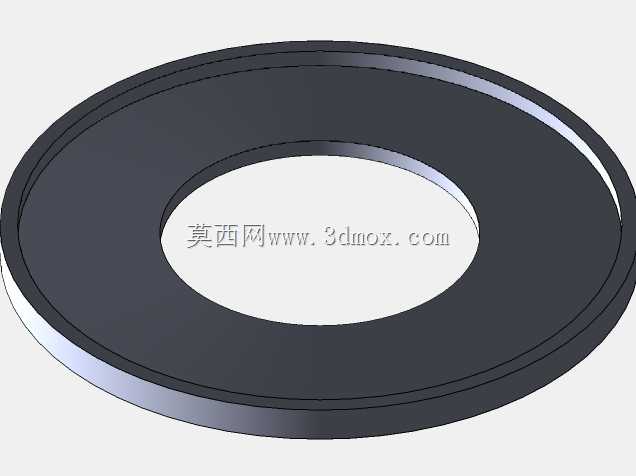

这款手动液压起重搬运设备主要面向车间零散重物短距离转运、仓储货位调整、设备维修工位的重型零部件移位场景，能够在狭窄通道、有限作业空间内完成数百公斤级重物的起升与水平搬运作业，无需外接动力源，适配无供电条件的临时作业场景，也可作为生产线上的辅助工位器具，配合完成重型工件的工序间流转。设备核心采用手动液压驱动起升结构，通过摇臂操作液压泵芯建立油压，驱动起升臂架完成抬升动作，液压回路内置溢流保护结构，可避免超载作业带来的结构损坏与安全风险，泄压阀采用渐进式开度设计，能够精准控制重物下降速度，防止重物骤降引发的磕碰损伤。前端叉臂采用低放式设计，可直接伸入托盘底部、设备底座间隙完成托举，无需额外垫高作业，叉臂前端做收窄倒角处理，能够适配不同规格的标准托盘与非标工装底座，减少对位调整的时间成本。整体架体采用异型钢管焊接成型，主受力臂采用箱型截面结构，在控制整体自重的前提下保证足够的抗弯抗扭强度，受力集中的铰接点位采用镶套式销轴连接，可降低长期使用后的铰接磨损，延长设备使用寿命。操作端设置符合人体工学高度的推拉扶手，扶手表面包覆防滑胶套，转向轮采用带刹车的万向脚轮，承载轮采用高强度尼龙轮，既能够在环氧地坪、水泥地面等常见车间地面顺畅推行，也可在作业点位踩下刹车锁定设备位置，避免起升作业时设备滑移。设计过程中重点控制了设备的整体外廓尺寸，将整机宽度控制在标准托盘通道的通行要求内，起升高度覆盖常规工位器具、托盘的抬升需求，最小转弯半径适配车间内狭窄的通道转角，无需对现有作业场地进行改造即可直接投入使用。架体表面采用喷塑处理，能够抵御车间内常见的油污、切削液腐蚀，日常维护仅需定期检查液压油位与铰接点位润滑即可，无需复杂的保养流程。设备后部设置的吊框结构可额外适配吊带吊装作业，能够对不适合叉臂托举的异形工件进行起吊搬运，拓展了设备的适用范围，可满足多场景下的零散重物起重搬运需求，降低人工搬运重型工件的劳动强度，减少车间内重物搬运的安全隐患。
