全自动饼干成型生产加工设备结构设计

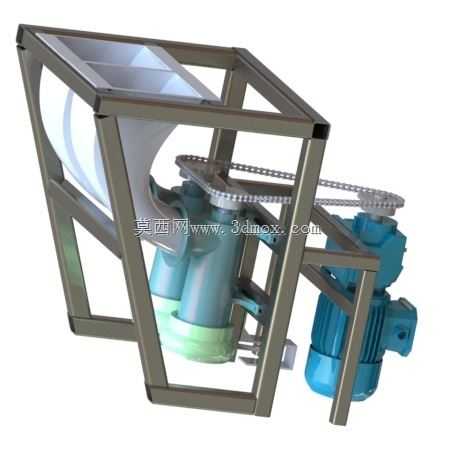

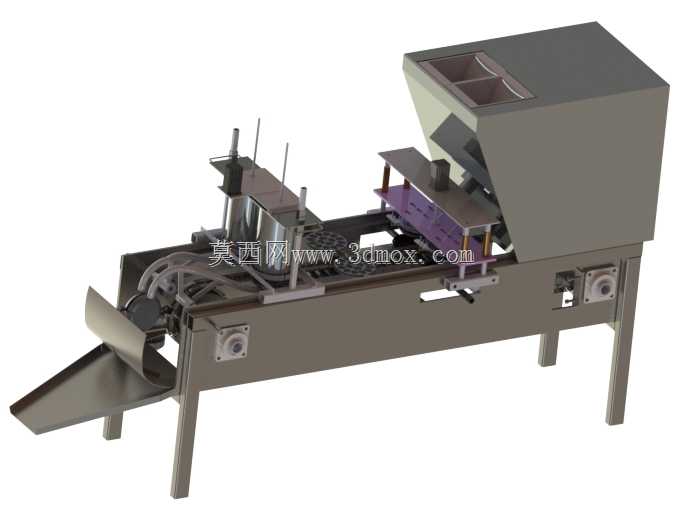

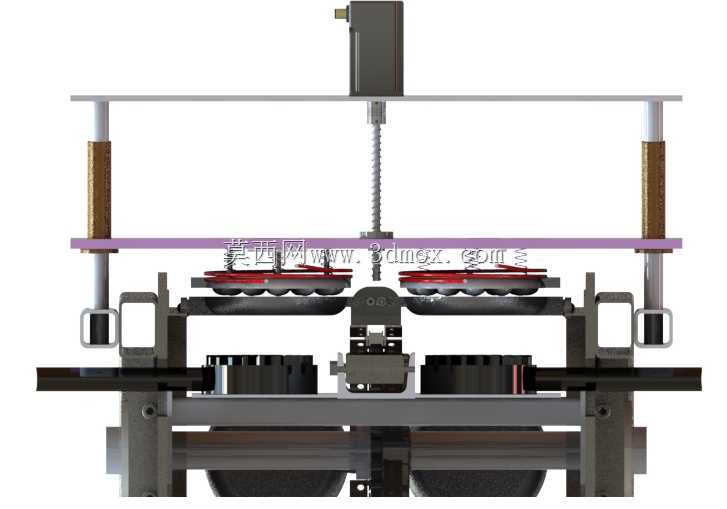

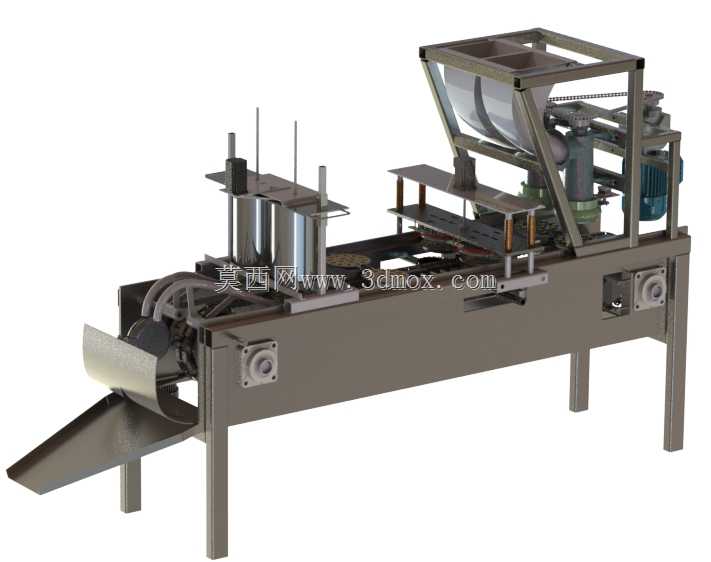

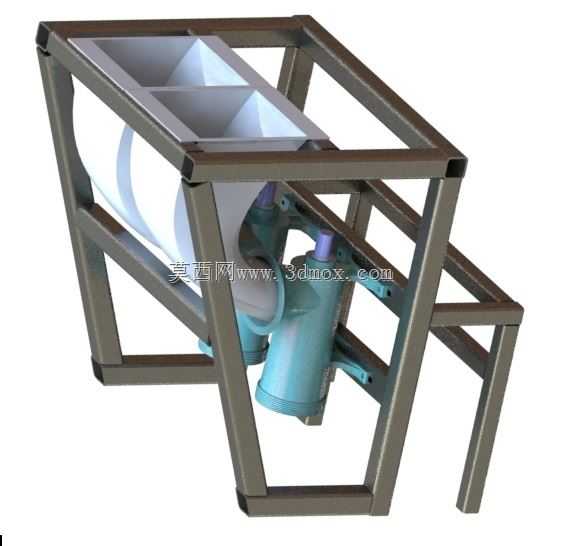

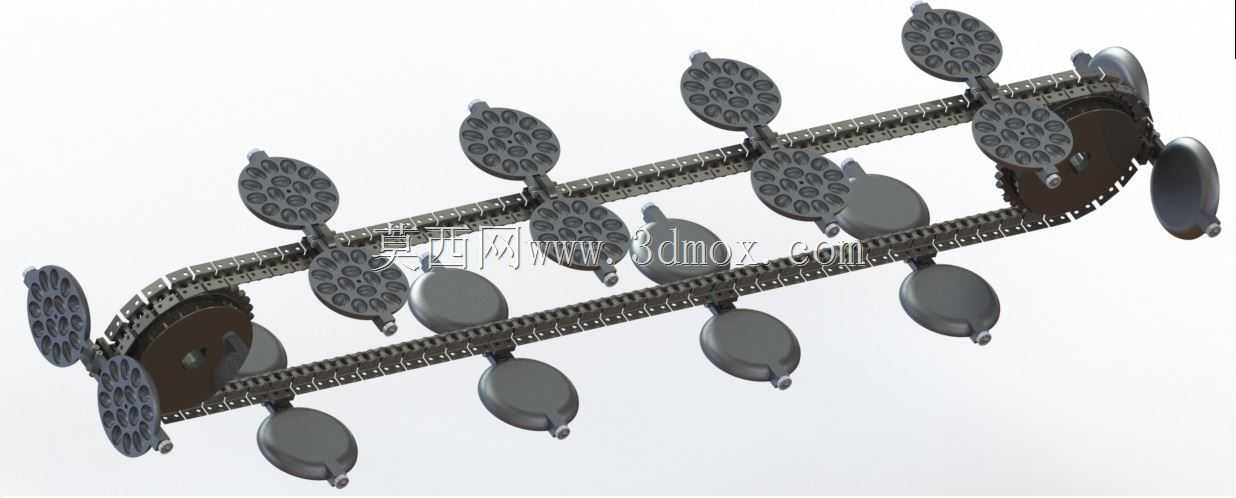

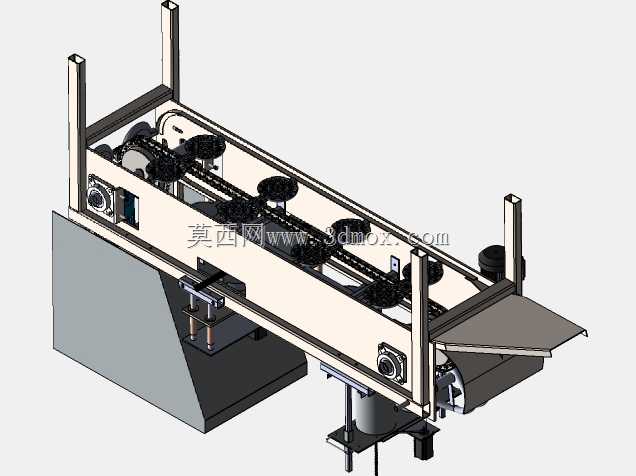

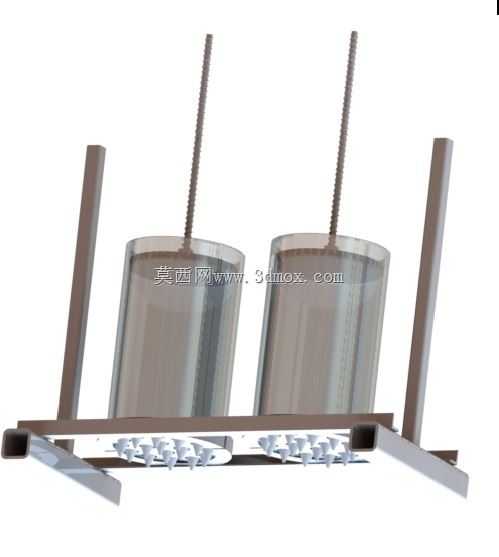

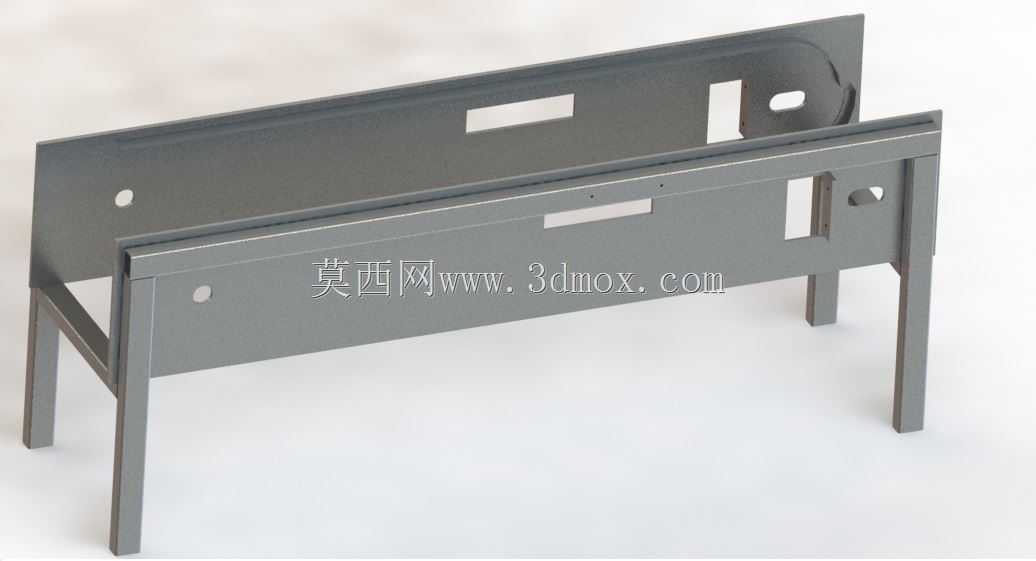

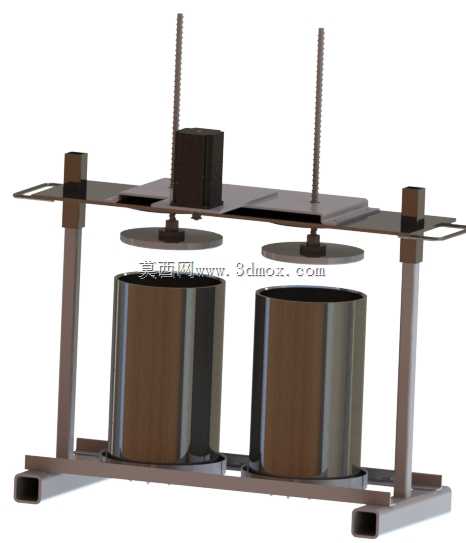

该设备主要应用于休闲食品加工领域的饼干规模化生产场景，可对接前端和面、压延工序与后端烘烤、冷却、包装工序，组成完整的饼干连续化生产线，适配酥性、韧性、夹心基片等多品类饼干的成型加工需求，能够在中小型食品加工厂、烘焙中央工厂的生产车间内完成批量饼干生坯的自动化制备作业，替代传统人工分料、摆盘的低效生产模式，大幅降低食品生产环节的人工接触概率，满足食品加工的卫生管控要求。设备整体采用长条形卧式机架布局，机架以标准工业型材与不锈钢板材拼接成型，所有与食材接触的部位均采用食品级材质设计，避免食材在加工过程中出现污染风险，整机底部设置可调式支撑脚，可根据车间地面平整度调整设备水平度，适配不同厂房的安装地面条件，设备进料端设置倾斜式出料导槽，可直接将成型完成的饼干生坯平稳输送至下游烘烤设备的输送网带上，无需额外增设转接输送机构。设备核心功能覆盖饼干生产的全前段成型流程，顶部设置的大容量储料料斗可承接预处理完成的饼干面团，通过内部的螺旋送料机构将面团均匀输送至下方的成型工位，成型工位配备可更换的模具模组，能够根据生产需求更换不同花型、规格的成型模具，生产不同造型的饼干产品；料斗下方设置定量下料机构，可精准控制每一份面团的下料重量，保证单块饼干的重量误差控制在极小范围内，保障成品规格的一致性。设备中部设置多组定位导柱与压合成型组件，通过链传动机构带动模具载台匀速行进，在行进过程中依次完成压模、脱模、生坯输出的工序动作，传动系统采用减速电机搭配链传动的结构，运行转速可根据生产节拍需求灵活调整，适配不同产能的生产计划。设备侧面预留维护检修窗口，日常生产过程中可快速打开窗口完成内部残留物料的清理与易损件的更换，所有传动部件均设置安全防护外罩，避免生产过程中操作人员误触运动部件引发安全风险，整机的气路、线路均采用内置式排布，沿机架型材内部走线，既避免管线外露积累灰尘，也能防止生产过程中物料泼溅对管线造成腐蚀损坏。在设计思路上，该设备优先兼顾食品生产的卫生要求与设备运行的稳定性，整体结构无清洁死角，所有与食材接触的平面均设计为倾斜导料结构，生产结束后可直接通过冲洗完成设备清洁，不会出现物料残留变质的问题；同时设备的模块化设计能够让不同功能单元实现快速拆装，当需要切换生产品类时，仅需更换对应模具与调整下料参数即可完成换产，无需对设备主体结构进行大规模改造，有效缩短食品生产企业的换产准备时间，提升生产线的柔性生产能力。
