车床配套顶尖式手动尾座结构设计

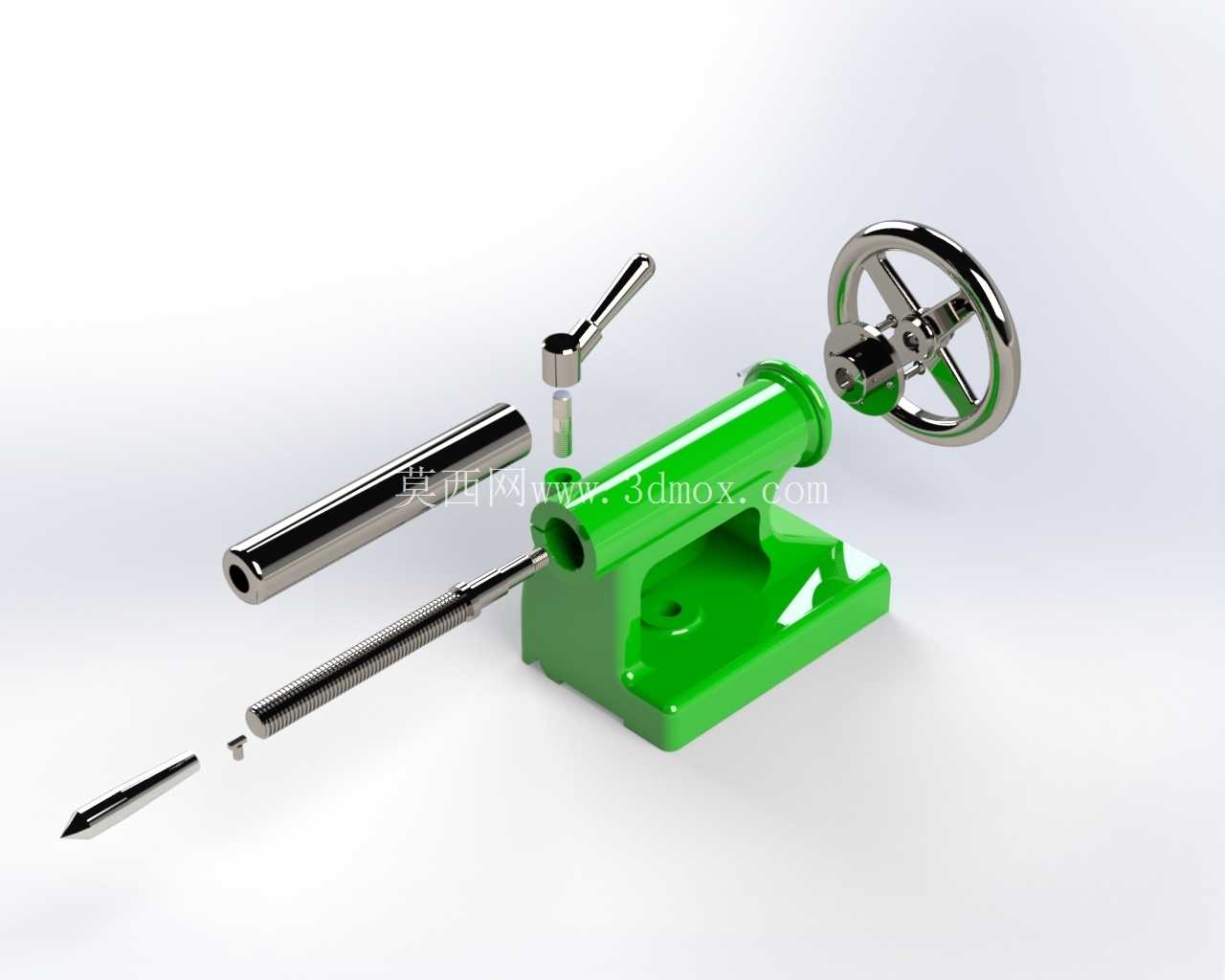

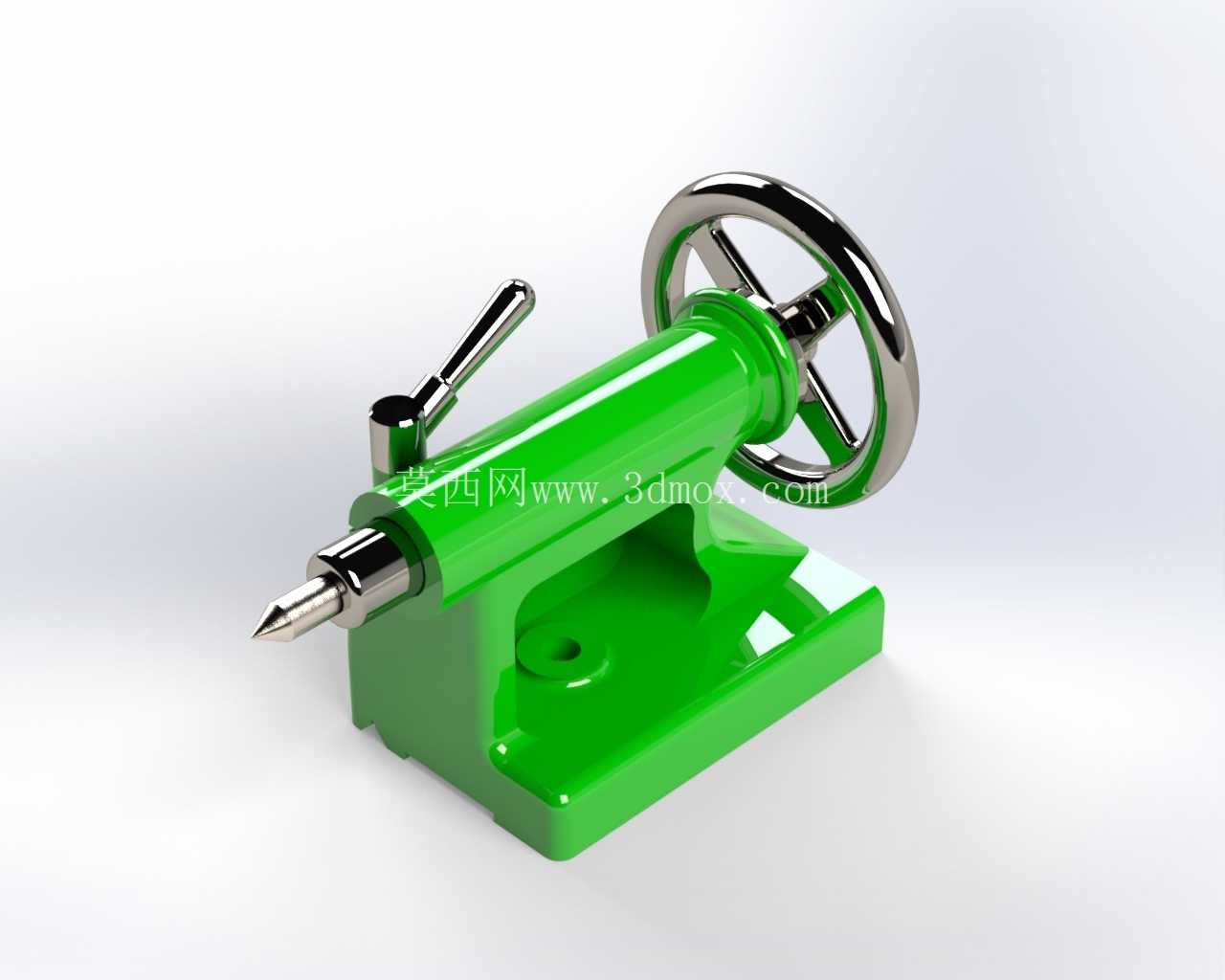

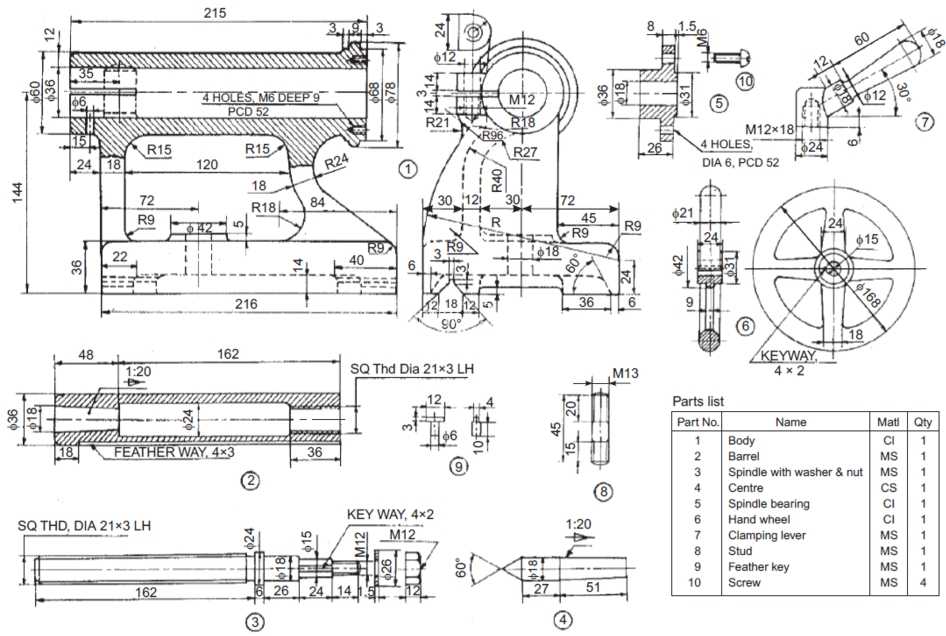

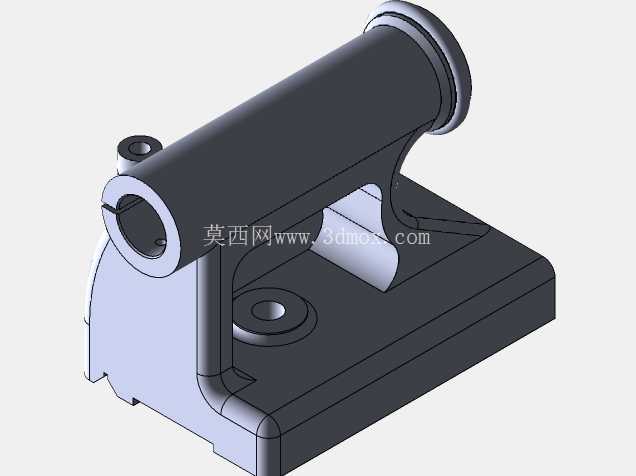

　　这款尾座是卧式车床的核心配套功能部件，主要适配普通卧式车床、小型数控车床的长轴类工件装夹场景，在轴类零件车削、外圆磨削、螺纹加工工序中承担工件轴向定位与顶紧作用，抵消切削过程中工件受径向切削力产生的挠曲变形，避免长工件加工时出现振纹、让刀甚至工件飞出的安全隐患。从结构设计逻辑来看，整体采用箱式铸铁底座作为承载基体，底座开设的长条形安装槽可直接适配车床床身的导轨安装面，通过压板螺栓实现尾座在床身导轨上的位置锁止，安装时可根据工件长度灵活调整尾座与主轴卡盘的间距，适配不同长度规格的轴类工件加工需求。

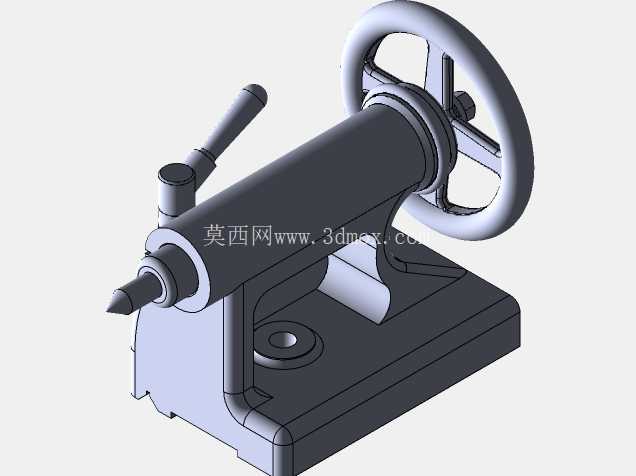

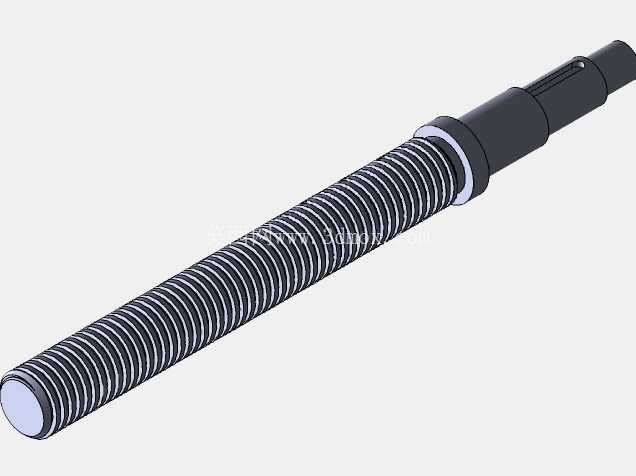

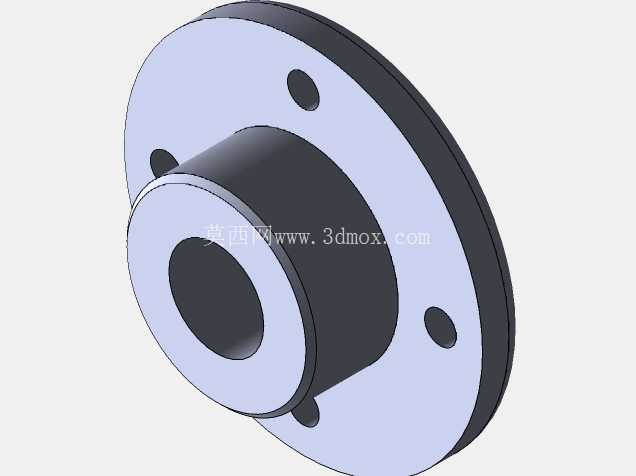

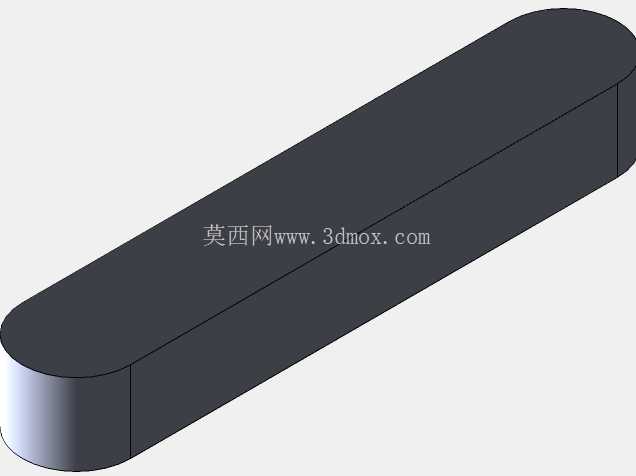

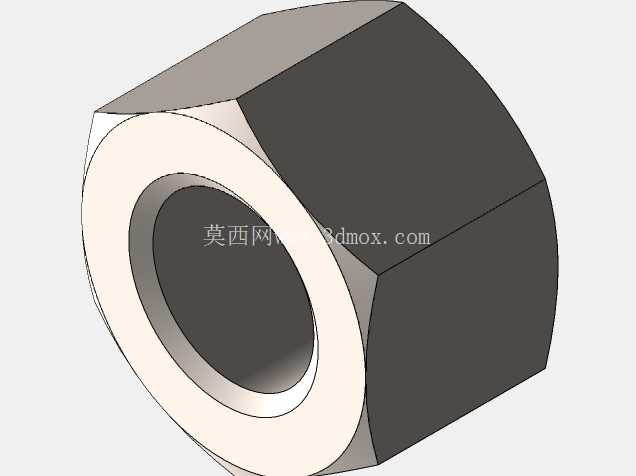

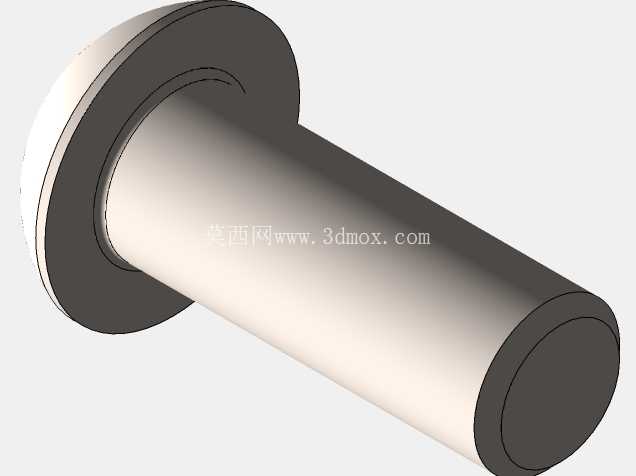

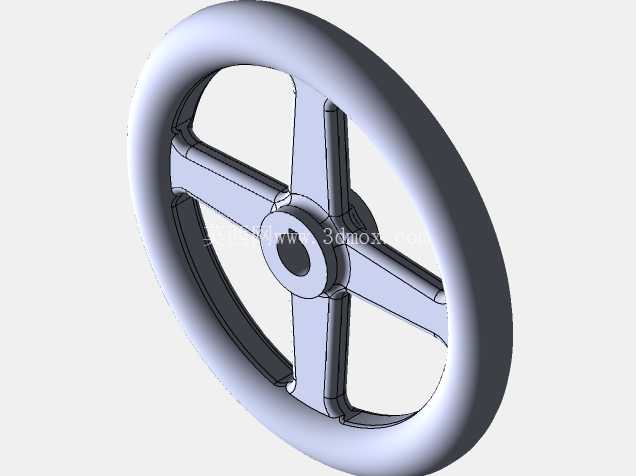

　　手动操作部分采用手轮驱动丝杠进给的经典结构，手轮为三辐条镀铬金属结构，握持时摩擦力充足，转动手轮可带动内部丝杠副推动顶尖套筒沿轴向直线移动，实现顶尖的进退动作，套筒侧面设置的锁紧手柄可在顶尖顶紧工件后快速锁止套筒位置，避免切削过程中套筒受轴向反作用力出现回缩移位，保障装夹刚性。顶尖采用标准莫氏锥度安装结构，可根据加工需求更换固定顶尖、回转顶尖等不同类型顶尖，适配高速切削、重载切削等不同加工工况，顶尖的锥面同轴度公差控制在0.01mm以内，保证顶紧后工件的回转轴线与主轴轴线重合，降低工件的圆度、圆柱度加工误差。

　　底座的安装基准面经过平面磨削加工，平面度公差不低于IT7级，安装后尾座套筒轴线与床身导轨的平行度误差控制在0.02mm/100mm以内，避免顶紧工件后出现别劲、顶尖磨损过快的问题。在实际车间应用场景中，这类尾座除了常规的轴类工件顶紧，还可通过换装钻夹头、铰刀等辅具，完成轴类工件端面的中心孔钻削、内孔铰削等工序，拓展车床的加工范围。设计过程中针对尾座的受力特性做了结构优化，底座的加强筋布局可承受最大5kN的轴向顶紧力，满足直径100mm以内、长度1500mm以内轴类工件的加工刚性需求，套筒的行程设计为120mm，可覆盖常规工件的顶紧行程需求，无需频繁调整尾座在床身上的固定位置，提升加工操作效率。

　　操作侧的锁紧手柄采用偏心锁紧结构，扳动角度仅需15度即可完成套筒的锁止与释放，操作便捷性优于传统的螺纹锁紧结构，适合批量加工场景下的频繁操作。整体外观的涂装采用机床行业通用的警示绿配色，外露金属件均做镀铬防锈处理，可适配车间多油污、多切削液的工作环境，日常维护仅需定期向套筒注油孔加注润滑油即可保证进给动作顺畅，维护成本极低。
