单活塞四循环发动机Inventor三维模型

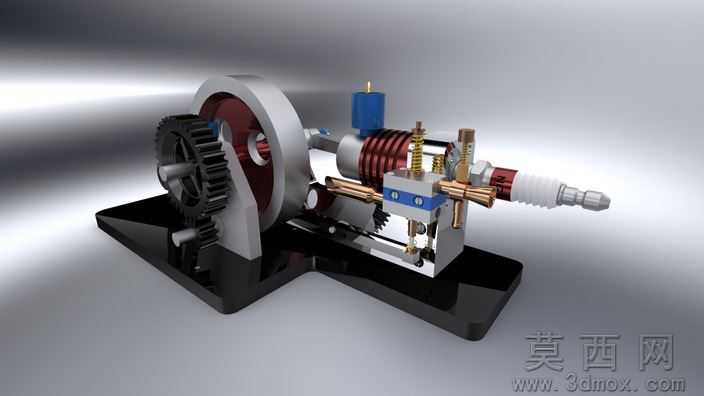

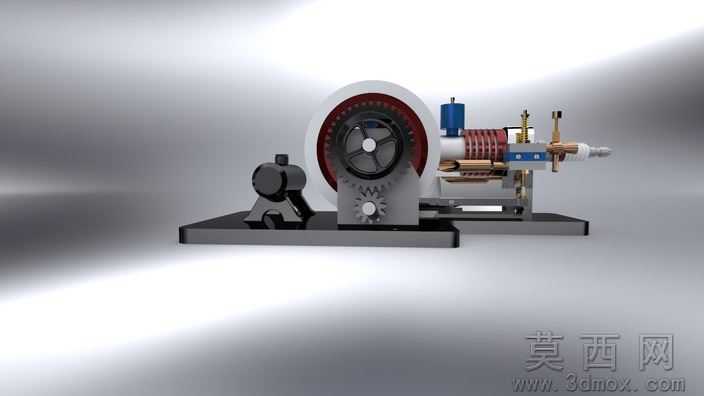

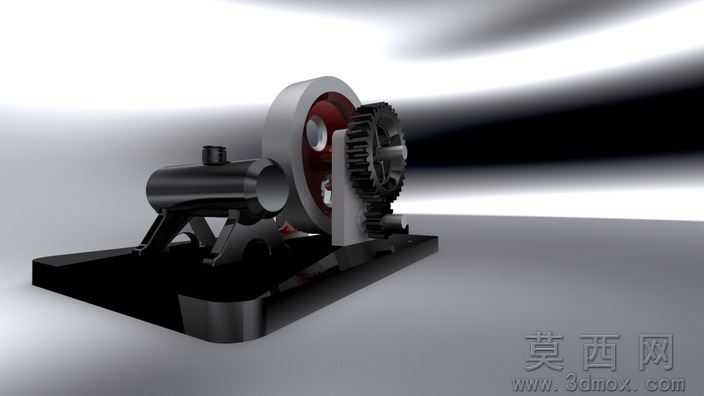

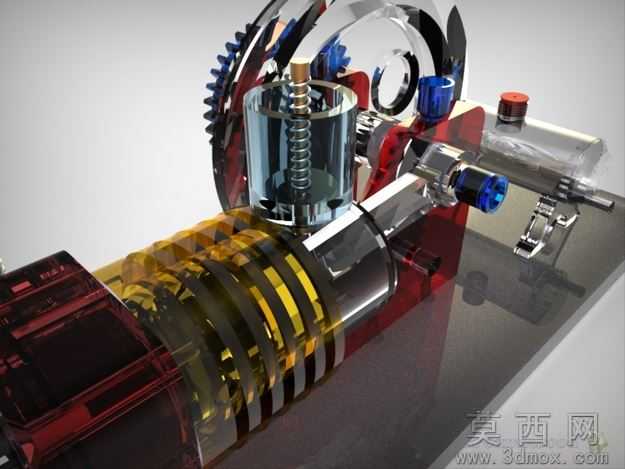

本模型为单活塞四循环发动机结构，建模阶段采用Autodesk Inventor2012软件完成全参数化设计，首先从核心运动部件入手，先完成活塞本体的尺寸建模，匹配M8规格火花塞的安装接口尺寸，依次完成曲柄连杆机构、传动齿轮组、进气阀组件、点火组件、散热鳍片气缸、输出飞轮的独立零件建模，所有零件均按照实际装配约束完成配合，保证齿轮啮合间隙、活塞行程、气门开闭时序符合四冲程发动机的运动逻辑，可直接用于运动仿真演示。参数设计层面严格遵循小型单缸内燃机的尺寸比例，活塞行程、气缸内径、齿轮传动比均按照可实现四循环工作的逻辑设定，火花塞安装位预留标准M8螺纹接口，可适配同规格标准火花塞模型替换，各部件公差预留合理，不存在装配干涉问题。渲染材质方面，针对不同零件匹配对应材质属性，气缸散热鳍片采用阳极氧化红铜材质，传动齿轮与输出飞轮采用发黑碳钢材质，机架底座采用哑光黑色工程塑料材质，气门弹簧采用镀锌弹簧钢材质，火花塞陶瓷部分采用高白瓷材质，金属管路采用抛光黄铜材质，整体渲染光影柔和，金属质感与非金属材质区分清晰，完整还原小型内燃机的真实外观质感。结构原理上完整复现四循环发动机的工作逻辑，包含进气、压缩、做功、排气四个冲程对应的部件运动关系，传动齿轮组负责传递曲轴动力驱动气门开闭，火花塞负责压缩冲程末端点火，活塞往复运动通过曲柄连杆转化为飞轮的旋转运动，所有运动部件约束完整，可直接添加运动驱动模拟完整工作过程。软件兼容方面，模型源文件为Autodesk Inventor2012格式，同时附带STL通用格式文件，可兼容SolidWorks、UG、ProE等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证。研发教学应用层面，该模型可作为内燃机原理课程的直观演示教具，帮助学习者理解四冲程发动机的核心结构与工作逻辑，也可作为小型内燃机研发的结构参考，还可用于机械建模教学的装配约束、参数化设计练习案例，同时STL格式支持3D打印制作实体教具，满足课堂展示、科普演示的使用需求。
