工业机柜用手柄式凸轮锁具结构设计

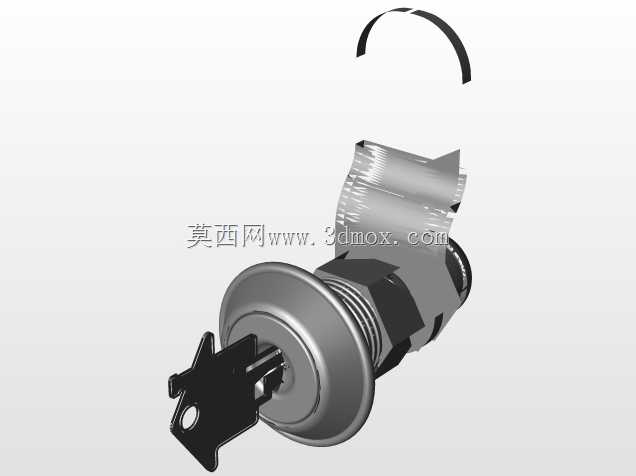

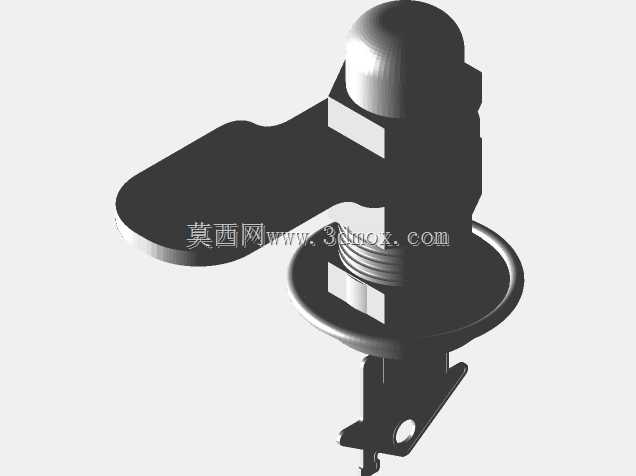

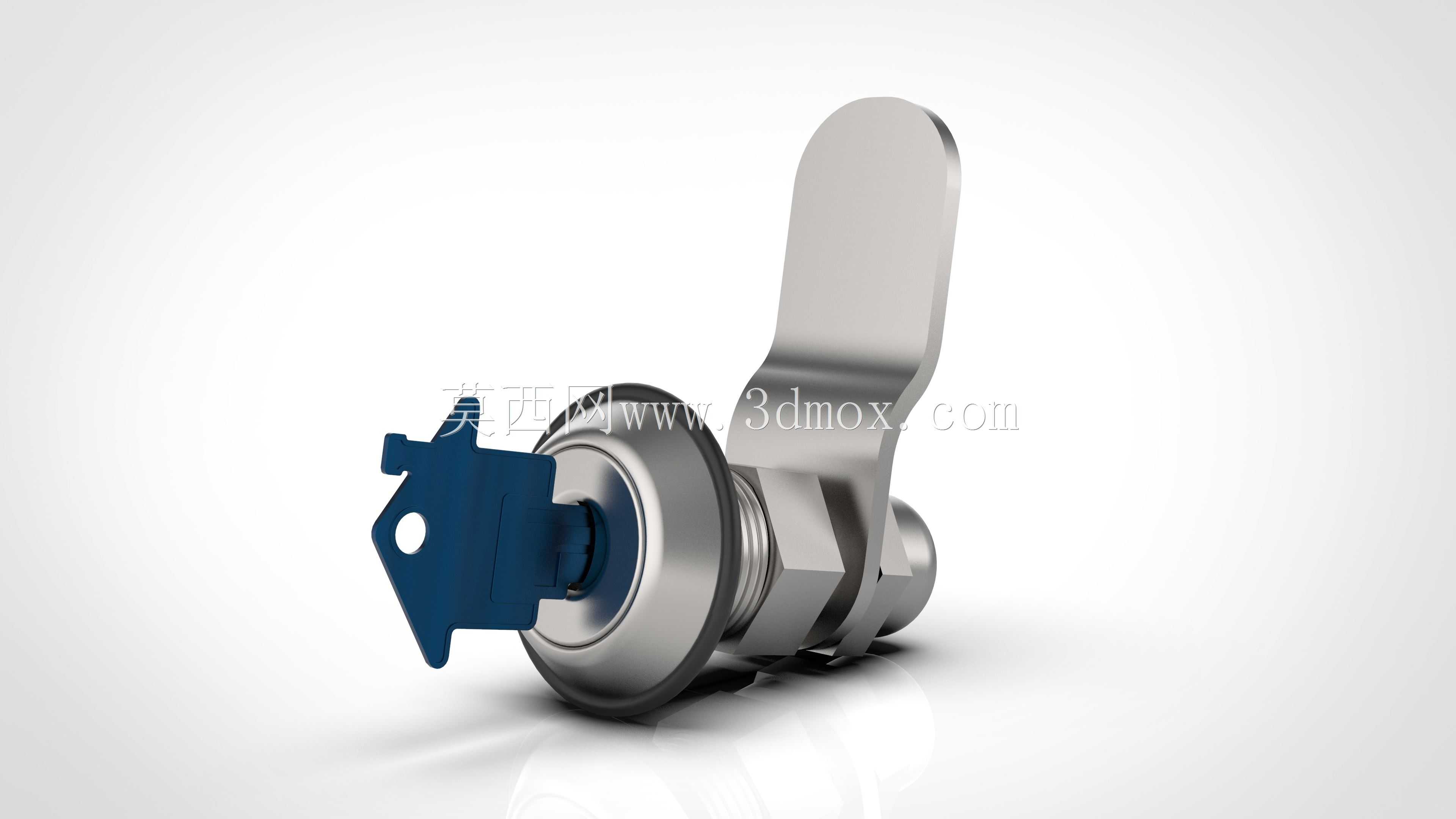

这款凸轮锁是面向工业柜体、储物箱体类场景开发的机械式锁止构件，核心应用场景覆盖工业电气控制柜、户外通讯机柜、工具箱柜、储物柜、小型设备舱门等需要频繁启闭、可靠锁止的使用场景，能够在无额外供电的纯机械结构下实现门板与柜体框架的快速锁合与解锁，适配各类钣金材质的薄型门板安装需求。从实际用途来看，该锁具通过手柄扳动带动内部凸轮结构转动，依靠凸轮的偏心轮廓实现锁舌与柜体卡扣位的压紧或脱离，相比传统钥匙式转舌锁，扳动式手柄的操作力矩更大，解锁与锁止的动作更顺畅，即便操作人员佩戴劳保手套也能轻松完成操作，适配工业场景下的高频操作需求，同时锁止状态下凸轮结构能够提供持续的压紧力，让门板与柜体密封胶条紧密贴合，兼顾一定的防尘、防溅密封辅助效果。在功能特性上，该锁具采用金属主体结构，锁芯基座与手柄部分采用高强度合金材质冲压成型，表面做防锈钝化处理，能够适应车间、户外机柜等存在一定湿度、粉尘的使用环境，锁体内部的转轴与凸轮配合处做了减摩处理，长期反复扳动不会出现卡滞问题，锁舌部分采用异形偏心结构，锁止后能够承受一定的外力撬动，满足常规工业柜体的防误开、防非授权开启的基础防护需求。从设计思路来看，这款锁具采用了前置扳动手柄的布局，将操作受力点直接设置在锁体前端，避免了传统转舌锁需要额外搭配钥匙、操作力臂短的缺陷，手柄的弧形轮廓贴合人体手指的扳动角度，操作时无需额外工具即可完成启闭，同时锁体整体采用贯穿式安装结构，从门板正面插入安装孔后通过背部的锁紧螺母即可完成固定，安装流程简单快捷，不需要复杂的钣金二次加工。在外形尺寸与安装边界上，该锁具适配常规厚度1-2mm的钣金门板，安装开孔为标准圆形通孔，锁体背部的凸轮组件可根据门板与柜体卡扣的间距调整安装角度，凸轮的转动行程覆盖常规柜体门板的锁合间隙需求，锁体整体突出门板表面的高度经过优化，不会在柜体安装、运输过程中出现勾挂杂物的问题，手柄在收起状态下与锁体基座贴合平整，整体外观简洁利落，既满足工业场景的实用需求，也兼顾了柜体外观的整体性。
