铝型材框架式真空转移设备结构模型

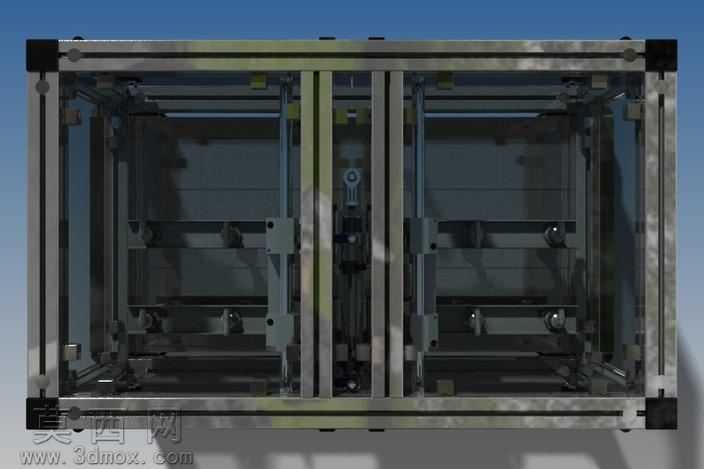

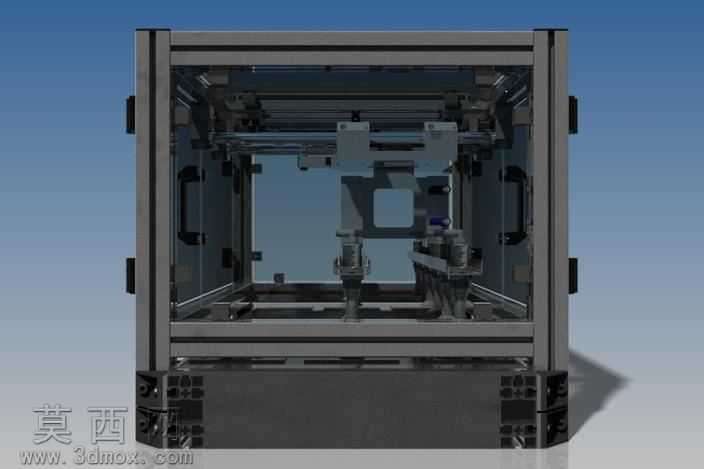

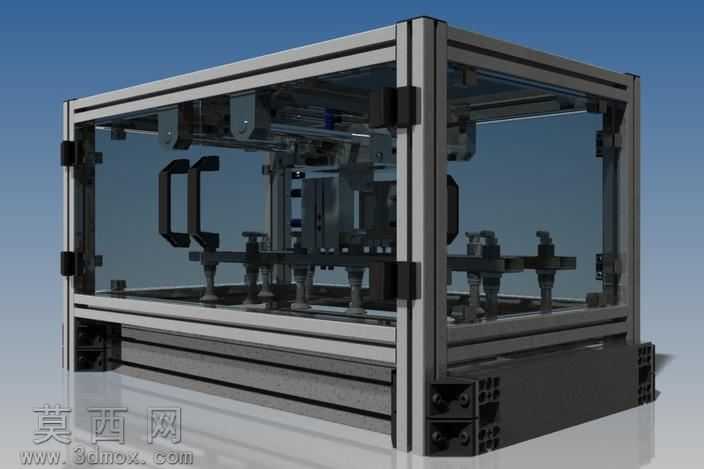

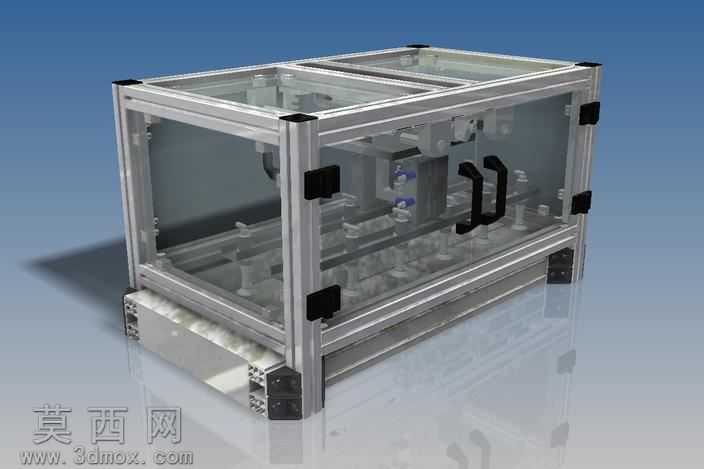

本模型为真空转移设备的完整三维结构设计，采用工业铝型材搭建主体承载框架，建模过程中严格遵循铝型材组装的标准规范，精准还原了欧标铝型材的截面槽口、端角连接块、快装角件等细节特征，框架连接处的螺栓孔位、锁紧件位置均按照实际装配尺寸绘制，确保模型可直接用于装配干涉校验。设备外围采用透明亚克力板材作为防护围挡，建模时对板材的嵌装槽、侧边密封胶条预留位、快拆式门体合页结构都做了精细化处理，透明材质渲染时调整了折射率与轻微反光参数，还原亚克力材质的通透质感同时，体现出防护板的厚度与边缘倒角细节。设备内部的真空转移执行机构采用分层布局设计，上层布置真空管路排布槽与真空发生器安装位，中层设置可调节行程的滑移载台，载台表面预留了真空吸盘安装螺孔与定位销孔，下层布置驱动组件与电气元件安装腔，各层之间的支撑横梁、走线槽位、管路固定卡扣都逐一建模还原。设计过程中充分考虑了设备的维护便捷性，框架侧面预留了可拆卸检修面板的安装位，底部设置了可调脚杯与万向脚轮的复合安装结构，既可以通过脚杯调平实现设备固定放置，也可通过脚轮完成工位转移。渲染阶段采用工业蓝渐变背景，搭配柔和的顶光与侧补光，突出铝型材的金属磨砂质感、透明防护板的通透感以及内部机械结构的层次感，对内部传动组件的金属表面做了轻微的氧化质感处理，还原工业设备真实的材质表现。整体结构设计兼顾了刚性承载与可视化防护需求，铝型材框架无需焊接即可完成组装，透明围挡可实时观察内部真空转移作业状态，内部组件的模块化布局便于后续根据实际生产需求调整真空吸盘数量、载台行程参数，可直接作为真空输送类设备的设计参考原型，用于方案展示、结构校核以及生产加工指导。
