带定位夹具的双层铝型材操作工作台

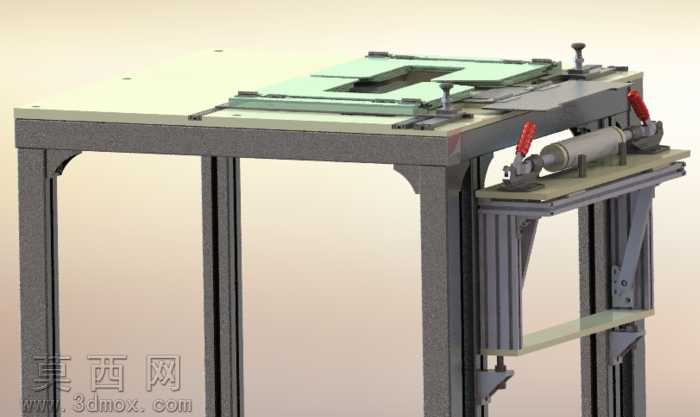

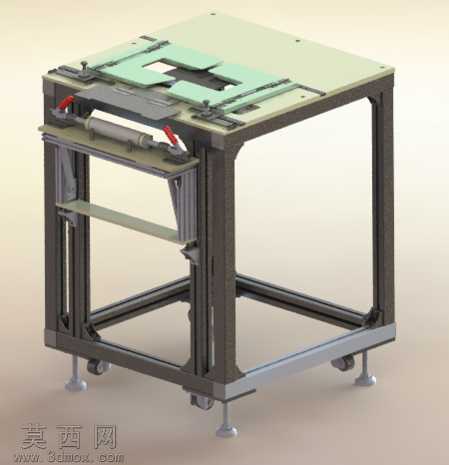

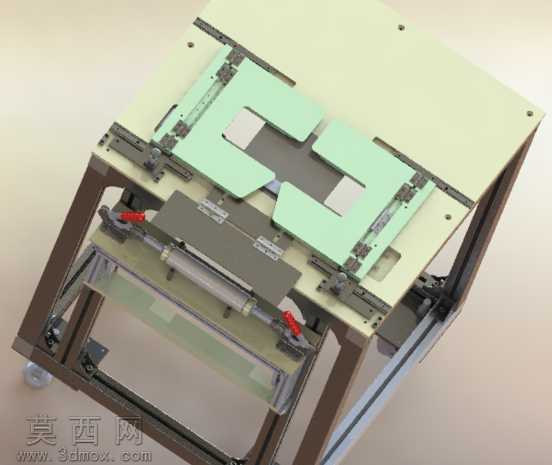

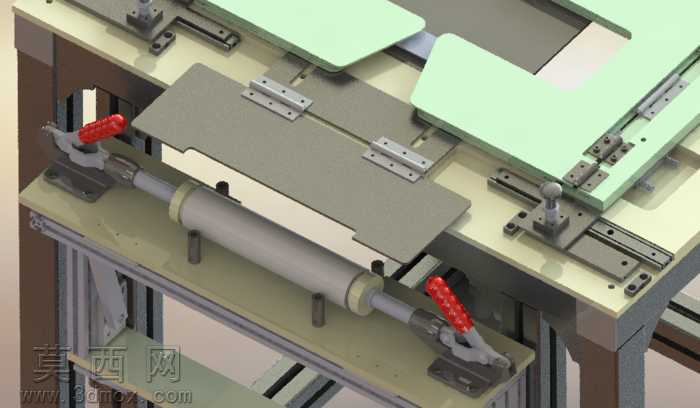

本模型采用SolidWorks完成全参数化三维建模，整体结构以工业铝型材搭建框架主体，通过标准角码与紧固件完成型材间的刚性连接，建模过程中对铝型材的槽道、端面安装孔位均做了1:1还原，确保后续工程出图与实际加工的尺寸匹配度。渲染阶段采用哑光金属材质模拟铝型材表面阳极氧化质感，台面板赋予浅米色防静电板材材质，夹具部分的操作手柄采用红色防滑橡胶材质、气缸部分做了银色金属缸筒与黑色密封端盖的材质区分，底部脚轮采用黑色橡胶包边金属支架材质，可调脚杯赋予镀铬金属与防滑橡胶垫的分层材质，通过三点布光打出框架结构的明暗层次，清晰呈现各部件的装配关系。结构设计上采用双层台面布局，上层台面预留多组定位夹具安装位，夹具通过线性导轨实现横向位置可调，搭配气动元件完成工件的快速压紧定位，中层设置置物搁板用于放置操作工具或待加工工件，底部框架同时配置万向脚轮与可调支撑脚杯，脚轮带刹车结构满足工位移动需求，脚杯可调节高度实现工作台的水平校准，适配不平整的车间地面。设计思路围绕车间人工操作工位的实际需求展开，兼顾工位的灵活性与操作稳定性，上层夹具的模块化设计可根据不同加工工件的尺寸快速更换定位组件，铝型材框架无需焊接即可完成组装，后期改造拓展性强，整体框架底部做了横向加强筋设计，避免长期承重出现框架形变，所有活动部件均做了运动干涉检查，确保夹具滑动、气缸伸缩过程中无部件碰撞，模型包含完整的装配体结构与各零件的建模特征，可直接用于工装方案评审、加工件出图以及工位布局模拟。
