手动软管弯折加工专用工装设备

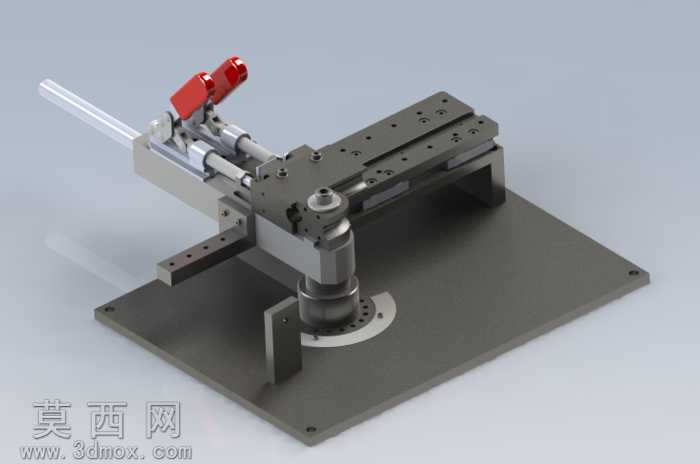

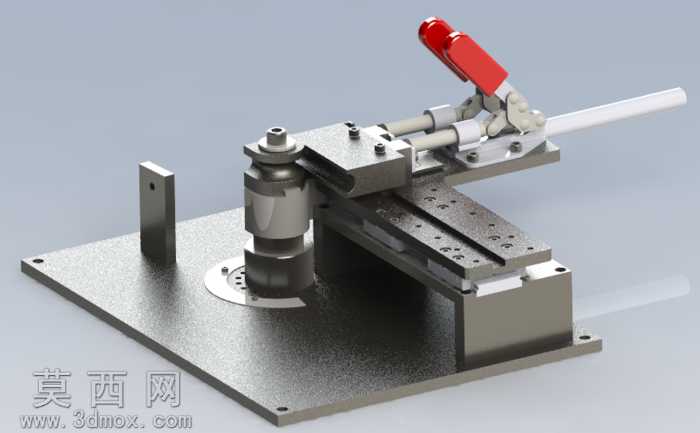

本模型为手动软管弯折加工专用工装，整体采用三维参数化建模完成，从底座基准面开始自下而上搭建装配结构，所有零件均按实际加工尺寸1:1还原，建模过程中对配合公差做了合理预留，确保活动部件的运动逻辑符合真实工装的使用状态。渲染阶段采用哑光金属材质作为主体结构的基础材质，底座、安装板、支撑座等钢制零件做了发灰的磨砂金属质感处理，还原普通钢材加工后的表面状态，手柄部分的快速夹钳采用亮红色烤漆材质，与金属主体形成清晰的视觉区分，透明软管采用半透明PC材质，设置了合适的透光率与折射参数，还原塑料软管的视觉特征，所有金属活动部件的接触面做了轻微的磨损质感处理，让渲染效果更贴近实际工装的使用质感。结构设计上，工装采用厚重的方形钢板作为安装底座，底座上预留了标准安装孔位，可直接固定在工作台面使用；核心弯折机构包含旋转定位座、可调式定位滑轨、快速夹紧手柄三个核心部分，旋转定位座带有角度刻度盘，可根据弯折需求调整旋转角度，实现不同角度的软管弯折作业；可调式滑轨上带有多组等距安装孔，可根据待加工软管的直径、长度调整定位挡块的位置，适配不同规格的软管加工需求；前端的快速夹钳采用肘节式压紧结构，可快速完成软管的装夹固定，操作省力且压紧力稳定，避免弯折过程中软管出现移位。设计思路围绕小型管材加工的手动作业场景展开，摒弃了复杂的动力结构，全部采用手动机械结构实现弯折功能，整体结构紧凑、操作便捷，无需外接电源或气源即可使用，适合小批量软管加工、现场修配等场景使用，建模过程中对所有活动部件做了运动干涉检查，确保手柄压合、旋转座转动的全行程无零件碰撞，各连接部位的紧固件、定位销均按标准件库选型装配，还原真实工装的装配逻辑。
