8毫米铝管专用倒角加工设备结构设计

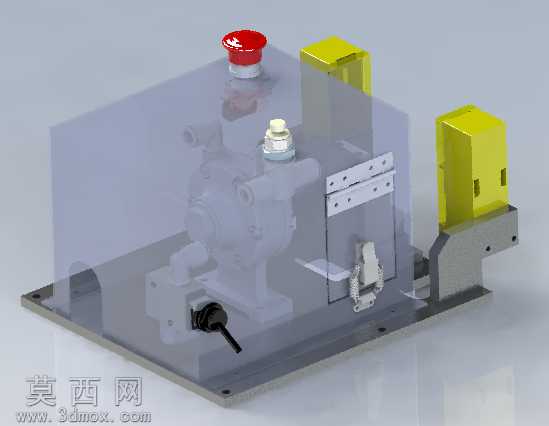

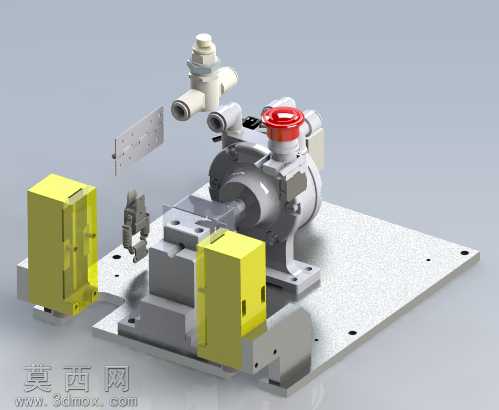

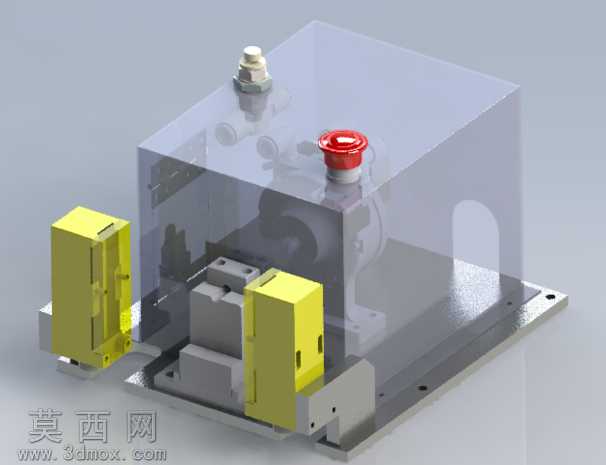

本设计为针对8毫米规格铝管进行端面倒角加工的专用设备，整体采用SolidWorks完成全参数化三维建模，所有零部件均按照实际加工装配公差进行建模约束，可直接用于生产加工参考与结构优化。设备整体采用台式布局，底部为平整金属安装底板，通过安装孔位可直接固定在加工工作台面，保障设备运行过程中的结构稳定性。设备上部设置半透明防护外罩，既可以直观观察内部加工运行状态，又能够阻挡倒角加工过程中产生的铝屑飞溅，提升设备操作的安全性，外罩顶部集成了红色急停按钮与气源调节接头，方便操作人员快速进行紧急停机操作与气压参数调整。设备前部对称设置两组黄色安全防护的加工工位，每个工位对应一套铝管定位夹持机构，夹持组件采用硬质合金材质的定位块与弹性压合结构，能够精准适配8毫米外径铝管的装夹需求，保证铝管装夹后与倒角刀具的同轴度，避免倒角出现偏斜、大小边的加工缺陷。内部核心加工组件集成了旋转驱动主轴、进给滑台与倒角刀头，主轴采用伺服驱动方案，可根据铝管材质特性灵活调整转速参数，进给滑台采用线性导轨导向，保证进给过程的平稳性，刀头可根据倒角角度需求更换不同规格的成型倒角刀，适配不同倒角要求的铝管加工场景。建模过程中对所有运动部件进行了干涉检查，验证了夹持动作、进给动作、防护门开合的运动行程无干涉，渲染阶段对不同材质部件进行了区分赋色，金属结构件采用磨砂金属材质，防护外罩采用半透明PC材质，操作按钮采用醒目的工程塑料配色，安全防护部件采用警示黄色，整体渲染效果清晰直观，能够完整展现设备的装配关系与运行逻辑。设计过程中充分考虑了小型五金件加工的操作便捷性，双工位布局可交替完成上下料与加工动作，有效缩短单工件加工的辅助时间，提升铝管倒角加工的整体效率，同时设备整体结构紧凑，占地面积小，适合小型五金加工车间的批量铝管倒角工序使用，所有标准件均采用国标通用规格，便于后期设备的维护与易损件更换。
