台式多工位管类加工专用钻孔机

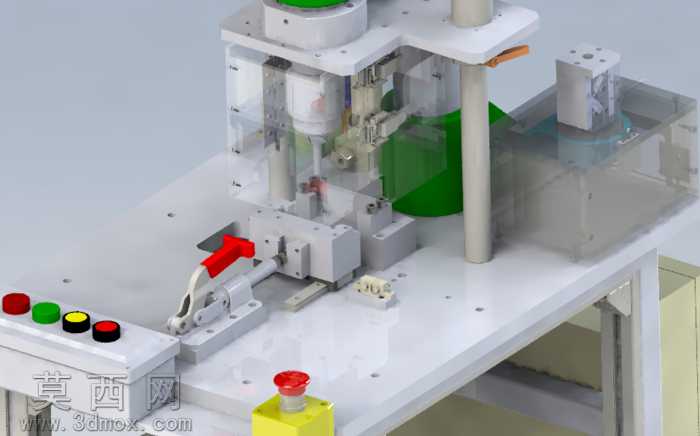

本作品为针对小直径管材加工设计的台式钻孔机三维模型，建模阶段采用自顶向下的设计思路完成整体结构搭建，先完成整体工位布局规划，再逐一拆分各功能模块完成零件建模与装配约束，确保各运动部件无干涉、装配关系符合实际机械加工设备的设计逻辑。模型完整还原了设备的双层台架结构，下部机架采用方管焊接框架搭配中层置物搁板，保证设备整体刚性的同时预留了电气元件、储料结构的安装空间；上部工作台面采用加厚平板设计，表面精准排布了操作按钮组、急停开关、工件定位夹具、多轴钻孔动力头以及出料输送结构。渲染阶段针对不同部件匹配了对应材质属性：机架与台架部分赋予哑光喷塑金属材质，还原工业设备常用的灰白漆面质感；操作按钮分别赋予红、绿、黄等彩色半透明塑料材质，急停开关搭配醒目的黄色防护底座；钻孔动力头的传动部分赋予金属切削加工的亮面金属质感，绿色护罩部分赋予工程塑料哑光材质，工作台下方的储料桶赋予米白色硬质塑料材质，整体渲染效果贴近真实工业设备的视觉表现。结构设计上，该钻孔机针对19.05mm、12.7mm规格的管材设置了专用定位夹具，可实现管材的快速装夹定位，搭配多轴钻孔头可一次完成多孔位同步钻削加工，工作台侧边设置的出料滑道可在加工完成后自动将工件导出至接料位置，操作面板排布在工作台前侧方便操作人员单手完成启停、加工模式切换等操作，设备四角设置可调支撑脚，可根据安装地面情况调整设备水平度，保证钻孔加工的精度稳定性。设计过程中充分考虑了小型加工设备的操作便捷性与维护便利性，所有传动部件均设置了安全护罩，避免加工过程中切屑飞溅、运动部件外露带来的安全隐患，整体结构紧凑，占地面积小，适合小型五金加工车间完成小规格管材的钻孔加工作业，建模过程中对所有标准件如紧固件、按钮、调节脚等均按照国标规格建立参数化模型，可直接导出工程图纸用于实际生产制造。
