输送机自动MOVIL机箱结构三维设计

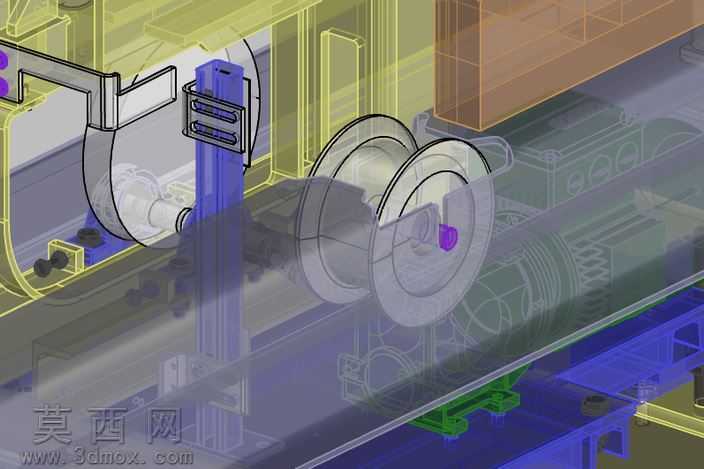

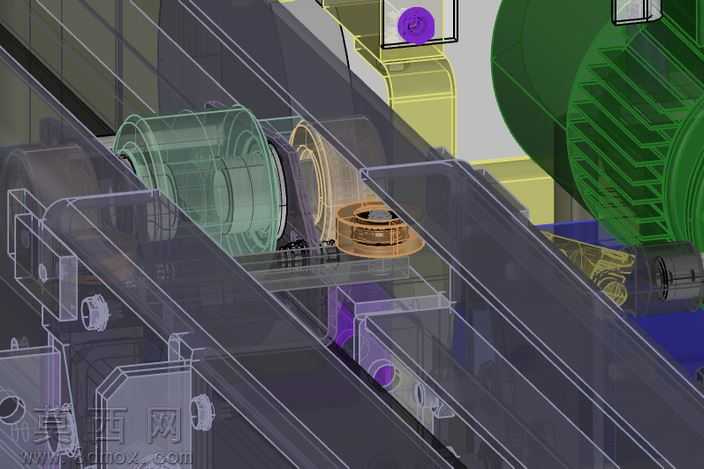

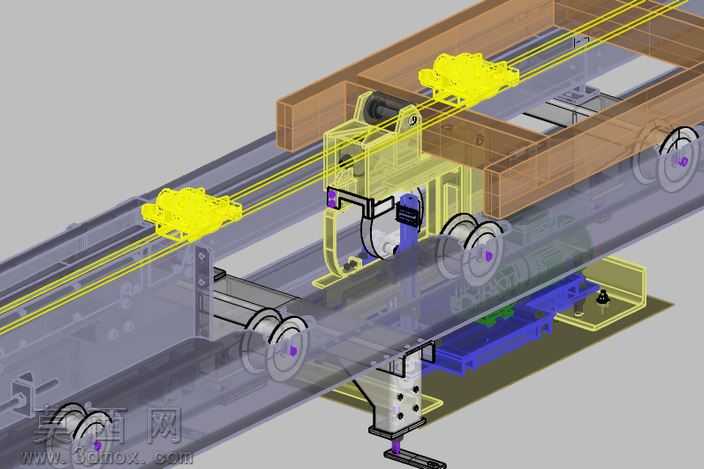

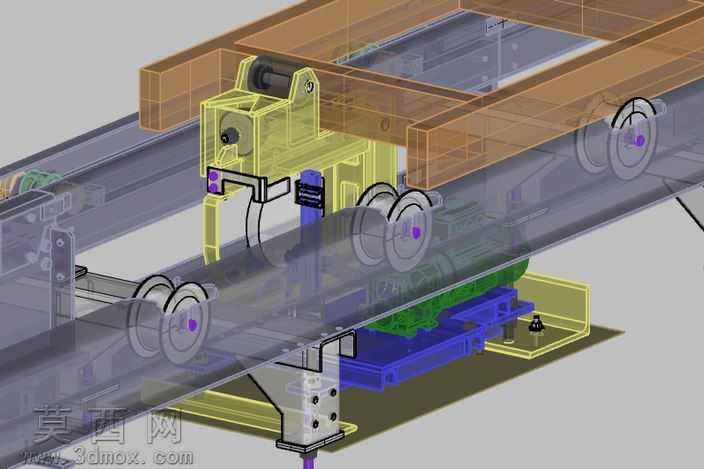

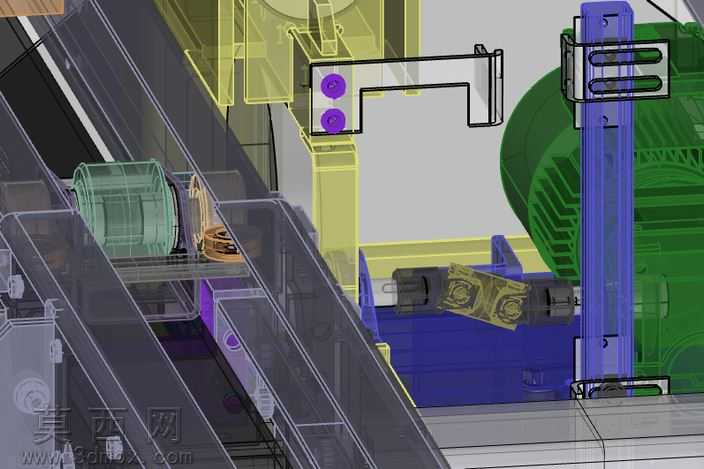

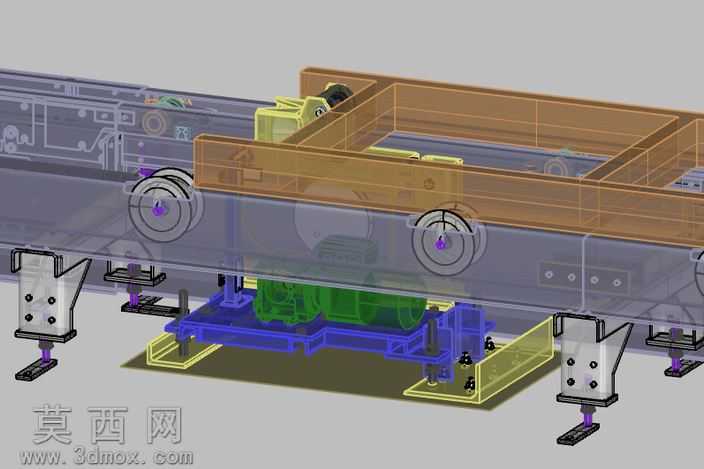

本作品为输送机配套的自动MOVIL机箱三维设计模型，建模过程中严格遵循工业输送设备的结构设计规范，先从整体机架的基准定位开始搭建，以输送作业的承载需求为核心，逐层构建内部传动组件、外部防护壳体、移动底架的各部分结构。建模阶段对每一处装配间隙做了精准把控，比如滚轮组件与机架导轨的配合公差、传动部件与机箱壳体的避让空间，都按照实际生产装配的标准预留合理尺寸，避免出现结构干涉问题。材质设置上，针对不同部件的功能属性做了区分：承重机架部分赋予高强度碳钢材质，调整金属粗糙度参数还原冷轧钢材的哑光质感，同时添加细微的表面纹理模拟工业钢材的真实加工痕迹；传动滚轮部分采用耐磨工程塑料与金属轮毂的复合材质，分别设置不同的反光度与材质色彩，清晰区分不同功能的组件；外部防护壳体采用半透明工程塑料材质，既可以直观展示机箱内部的传动结构布局，又能还原设备实际使用时的防护外壳视觉效果。渲染阶段采用工业产品常用的等轴测视角，搭配柔和的环境漫反射光源，避免强反光遮挡结构细节，同时通过不同色彩的材质区分不同的装配模块，比如蓝色标识支撑立柱、黄色标识外部防护框架、紫色标识关键定位部件，让整个模型的结构层次一目了然。设计思路上，这款机箱兼顾了固定安装与移动作业的双重需求，底部的移动底架集成了滚轮组件与支撑定位结构，既可以满足输送机工位调整时的移动需求，到位后又能通过支撑结构锁定位置保证运行稳定性；内部预留了充足的传动部件安装空间，同时在壳体对应位置开设了维护开口，方便后期设备的检修与部件更换；整体结构采用模块化设计思路，各个组件都可以独立拆分，既方便生产加工时的分模块制造，也便于后续根据不同的输送负载需求调整内部组件配置，适配不同规格的输送机使用场景。模型完整还原了机箱从外部防护到内部传动、从固定支撑到移动结构的全部细节，每一处连接孔位、加强筋结构都按照实际工艺要求设计，没有冗余的结构特征，完全符合工业设备的设计逻辑。
