重型平板安装式静音万向脚轮结构设计

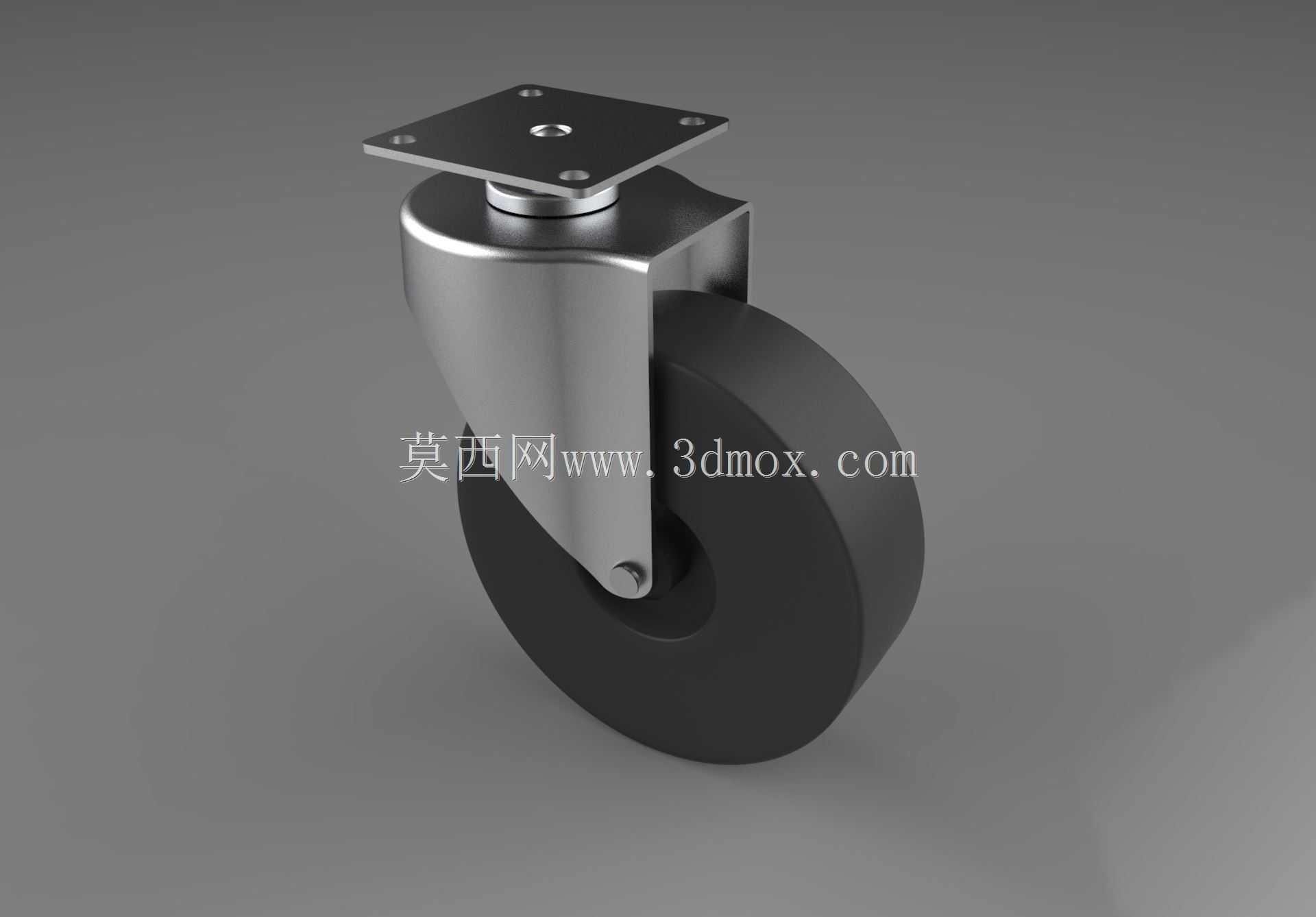

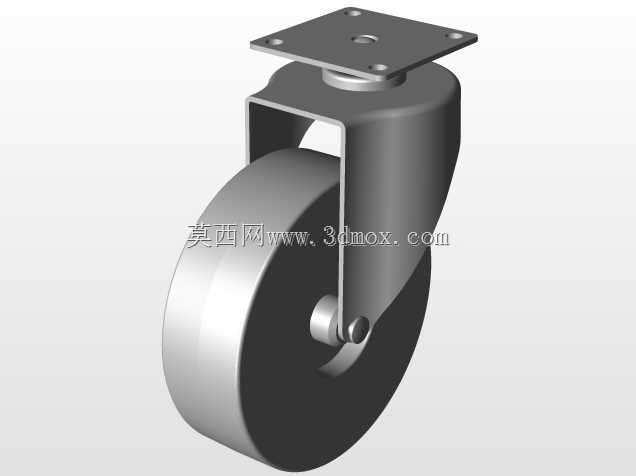

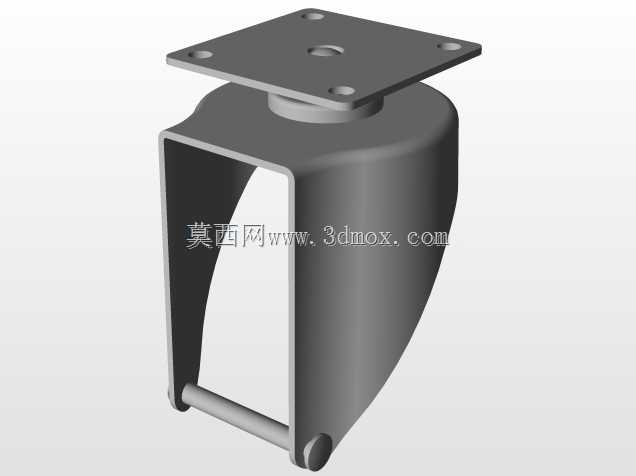

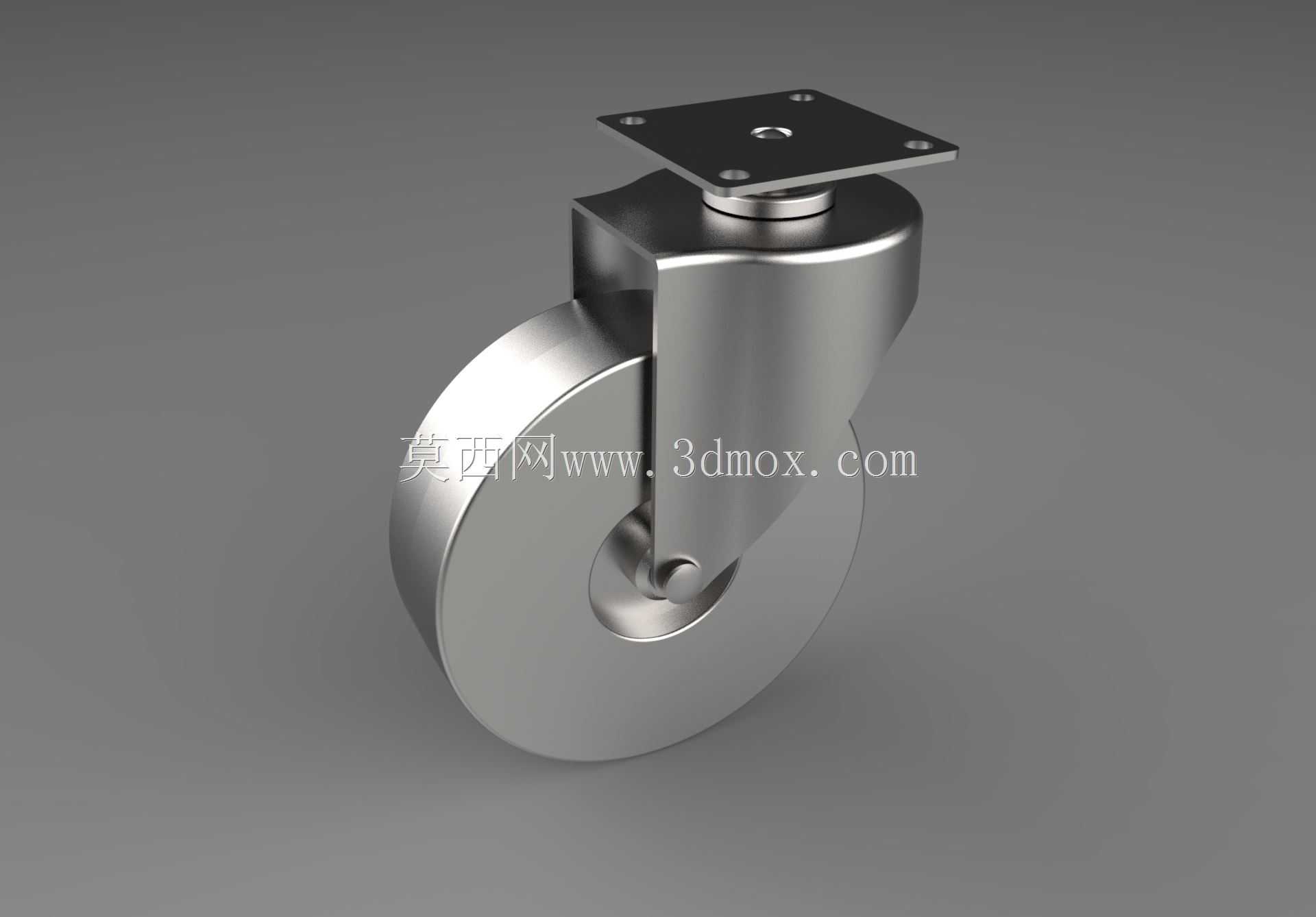

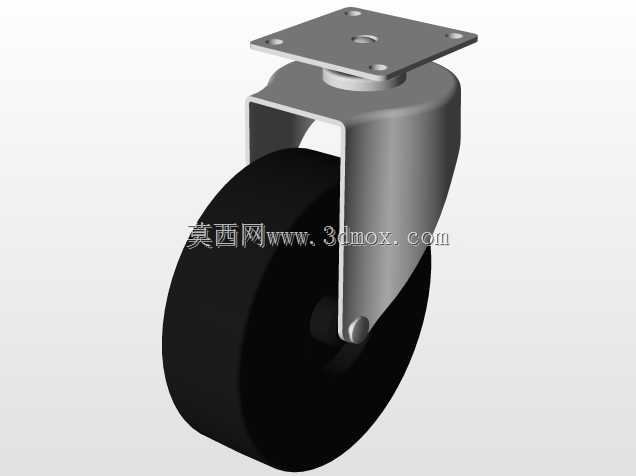

这款万向脚轮主要面向工业设备移动、商用家具移位、仓储物流周转等多场景的移动支撑需求，在车间设备转场、医疗设备推送、重型货架移位、工业机柜移动等场景中都能适配，可承载大重量负载同时保证转向顺滑，避免移动过程中出现卡顿、轮体抱死、噪音过大等影响作业体验的问题。从功能特性来看，这款脚轮采用顶部方形法兰安装结构，安装板预留四个对称分布的固定孔位，安装时可通过螺栓直接与设备底部的安装面锁紧固定，连接强度高，可承受垂直方向的大载荷冲击，不会在长期重载使用后出现安装板变形、连接松动的问题。转向支架采用一体成型的金属弯板结构，支架与顶部安装座之间内置推力轴承结构，可在负载状态下实现360度自由旋转转向，转向阻力小，即使在满载状态下也能轻松调整设备的行进方向，不会出现转向卡滞需要撬动设备才能转向的情况。轮体采用高弹性耐磨橡塑材质，轮面为宽幅圆弧设计，接触地面的面积更大，单位面积承压更小，既可以在环氧地坪、水泥地面、瓷砖地面等多种常见地面上顺畅滚动，也能避免硬质轮体划伤地面，同时橡塑材质自带的阻尼特性可以有效吸收滚动过程中产生的震动，降低移动时的噪音，即使在需要安静的作业环境中使用也不会产生刺耳的摩擦声响。从设计思路来看，这款脚轮在结构设计时优先考虑重载使用的可靠性，支架部分做了加厚处理，轮体与支架的连接轴采用高硬度金属销轴，配合防松锁紧结构，长期使用不会出现销轴脱出、轮体偏移的问题；支架外侧做了光滑的圆弧过渡处理，没有尖锐的棱角，避免安装和使用过程中划伤操作人员。外形尺寸方面，这款脚轮的安装板为标准方形尺寸，孔位间距符合通用工业脚轮的安装规范，可直接替换同规格的传统脚轮，无需对设备底部的安装结构做额外改造；整体安装高度适配常规工业设备的底部离地间隙，安装后不会出现设备整体抬升过高导致重心不稳的问题，轮体宽度经过优化，既保证足够的承载能力，也不会因为轮体过宽导致滚动阻力过大。在实际使用中，这款脚轮可根据使用需求搭配刹车结构，在设备需要固定位置时锁止轮体转动和支架转向，保证设备停放时的稳定性，不会因为地面轻微倾斜出现自行滑移的问题，适配绝大多数需要移动功能的工业与商用设备的支撑移动需求。
