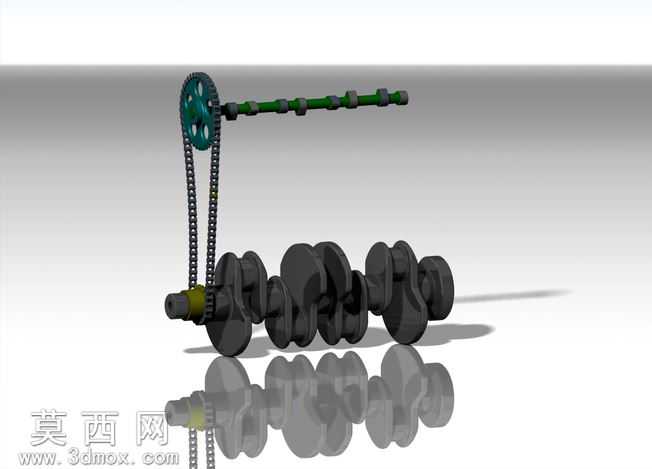

汽车发动机正时链条传动结构三维建模

本作品为汽车发动机正时链条传动系统的三维建模成果，建模过程严格参照内燃机配气正时机构的实际工程尺寸比例开展，首先完成核心部件曲轴的结构建模：精准还原多缸发动机曲轴的主轴颈、连杆轴颈、平衡块、前端驱动链轮的曲面与实体结构，对曲轴的油道开孔、圆角过渡细节做了精细化处理，保证结构特征与量产机型一致。随后完成凸轮轴部件建模，还原凸轮轴上各缸进排气凸轮的型线轮廓、轴颈支撑结构、后端从动链轮的安装定位特征，确保凸轮型线符合配气相位的设计逻辑。正时链条部分采用逐节建模方式，还原内链板、外链板、销轴、滚子的装配关系，每节链节的铰接自由度都做了对应约束，可实现真实的链传动啮合运动仿真。建模完成后对各部件赋予差异化材质：曲轴部件采用锻钢材质效果，添加金属磨砂质感与机加工面的反光差异；凸轮轴同样采用合金钢材质，表面做调质处理的质感表现；正时链条采用高强度合金钢材质，添加金属光泽与传动磨损的细微质感区分；链轮部分还原齿形的淬火处理质感，齿面做高光处理体现加工精度。整体装配过程严格遵循正时机构的装配定位要求，保证曲轴链轮与凸轮轴链轮的正时标记对齐，链条张紧度符合实际装配公差，同时添加了镜面反射地面的渲染环境，通过光影效果突出各部件的结构轮廓与装配关系，可直观演示曲轴转动时通过链条带动凸轮轴同步转动、实现进排气门精准正时开闭的运动过程，清晰展示正时系统的传动逻辑与结构组成，可用于内燃机结构教学、传动原理演示等场景。
