优化设计版GE喷气发动机支架结构

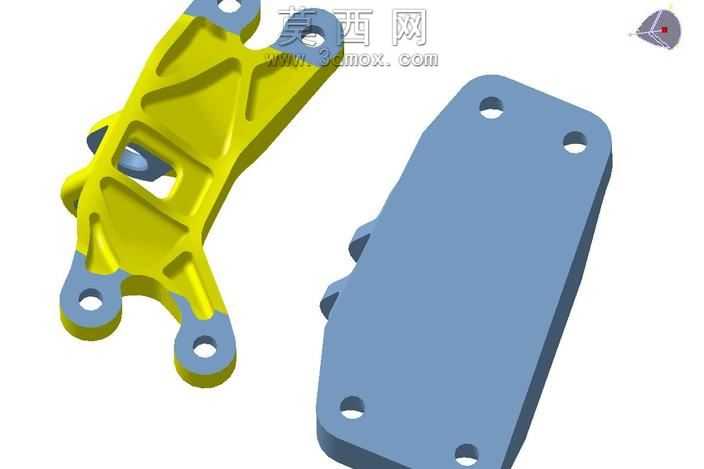

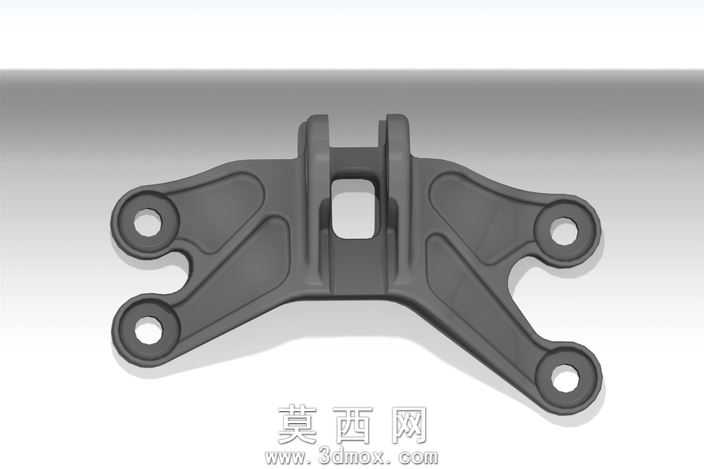

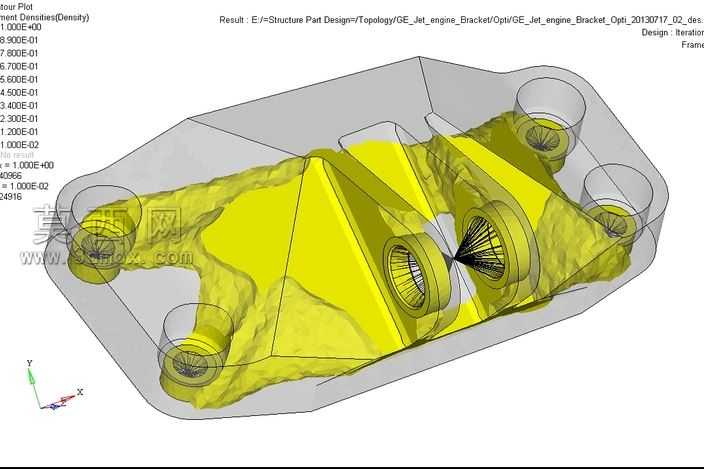

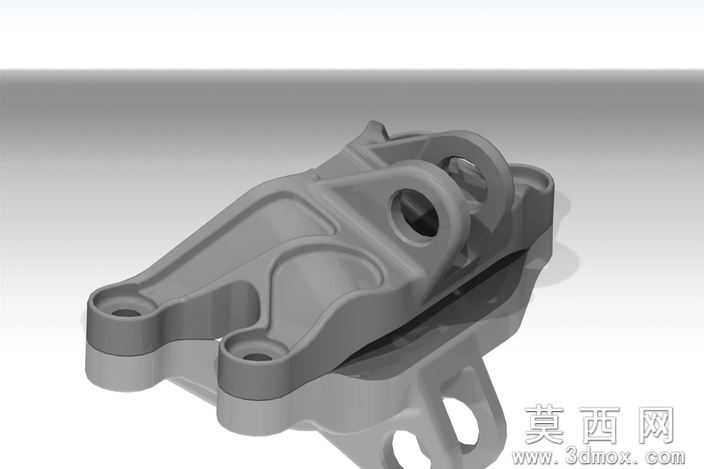

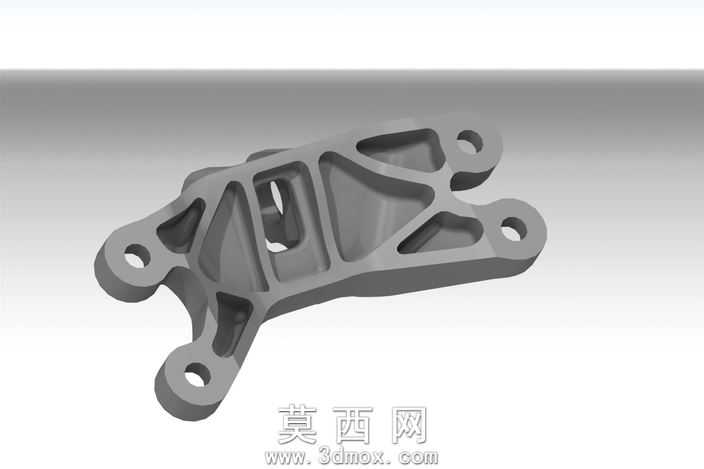

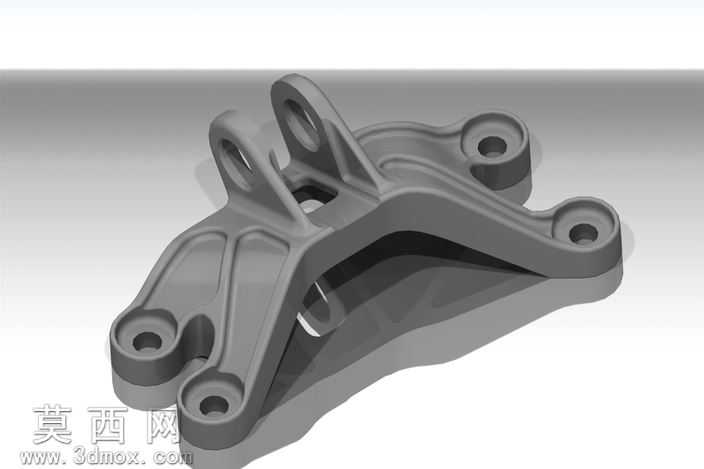

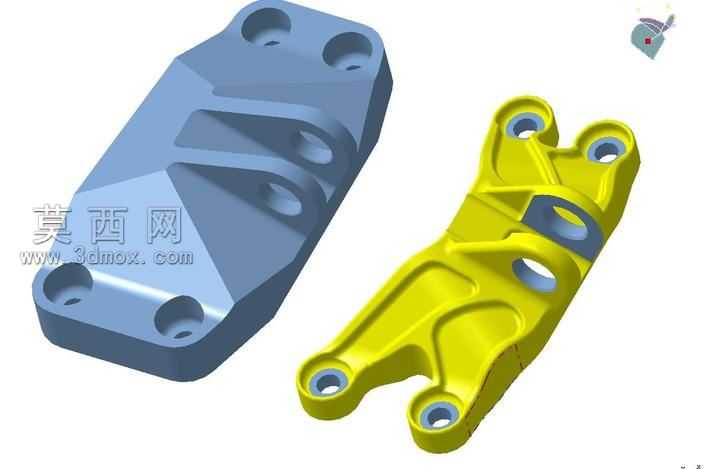

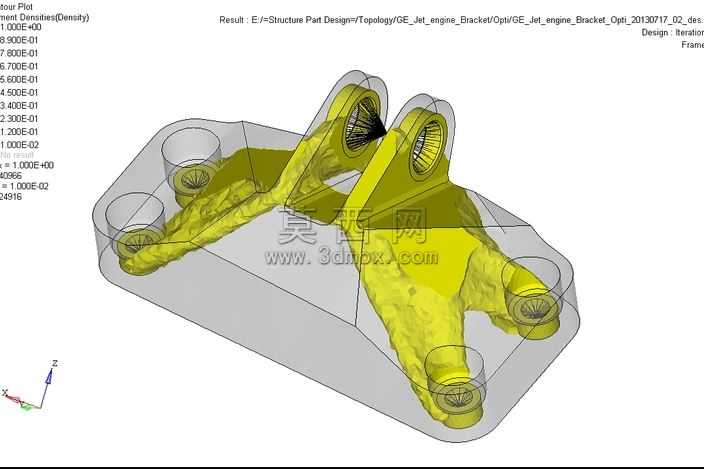

该作品为经过拓扑优化迭代的GE喷气发动机支架三维模型，整体建模过程遵循航空零部件的设计逻辑，首先基于发动机安装点位的空间约束完成基准坐标系搭建，逐一确定支架与发动机本体、安装机座的连接孔位坐标，保证各安装面的形位公差符合航空装配要求。建模阶段先完成基础承力结构的实体搭建，再结合有限元分析得到的应力分布结果，对非承力区域进行材料去除优化，在保证整体结构强度、抗疲劳性能满足航空工况要求的前提下，将整体重量控制在484g，实现了结构性能与轻量化的平衡。模型的细节处理严谨，所有连接孔位均设计了适配紧固件的沉头结构，各承力筋条的走向完全匹配应力传递路径，避免出现应力集中的锐角结构，所有棱边均做了符合航空加工标准的圆角过渡，既减少了加工过程中的应力残留，也能降低运行过程中的振动疲劳风险。渲染阶段采用金属哑光材质模拟航空铝合金的加工质感，通过光影调整清晰展现支架的筋条布局、安装点位分布与整体轮廓形态，能够直观呈现优化后的结构特征。整个设计过程围绕航空发动机支架的实际使用需求展开，既保留了原支架的安装适配性，又通过结构优化实现了减重目标，模型的结构细节完整，各部分的连接逻辑清晰，可用于航空零部件结构优化的参考案例，也可作为相关机械设计教学的演示素材，帮助理解承力支架的拓扑优化思路、航空零部件的设计要点，以及轻量化设计在高端装备领域的实际应用方式。
