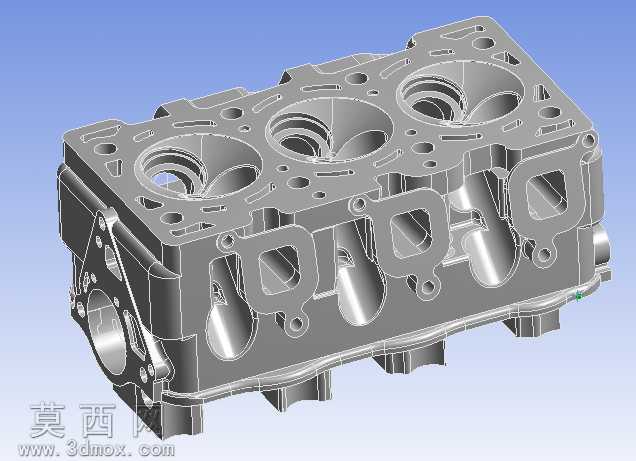

三缸内燃机气缸盖精密结构设计

本作品为三缸内燃机气缸盖的三维参数化设计模型，建模过程中严格遵循内燃机零部件的设计规范，先从整体布局基准入手，确定三个燃烧室凹腔的中心距与缸体对应缸孔的同轴度基准，以保证后续装配的精度匹配。建模阶段采用自顶向下的设计思路，先构建气缸盖的主体基体轮廓，再逐步细化各个功能结构：首先完成三个半球形燃烧室凹腔的曲面构建，通过曲面裁剪、实体加厚的方式保证燃烧室容积符合设计压缩比要求，同时精准布置进气道与排气道的走向，气道曲面采用多段样条曲线拟合过渡，尽可能降低进排气的气流阻力，提升内燃机的充气效率。随后依次加工出气门导管安装孔、气门座圈沉孔、喷油器安装孔、缸盖螺栓通孔、冷却水道腔室、润滑油道孔系等结构，其中冷却水道采用环绕式布局设计，确保燃烧室周围、气门座区域等高热负荷部位能够得到充分的冷却液冲刷，避免工作过程中出现局部过热开裂的问题；润滑油道则采用斜孔与直孔组合的连通方式，保证配气机构相关运动部件能够得到持续的润滑供给。模型的细节处理上，对各个安装凸台、加强筋的位置做了结构优化，在保证气缸盖整体刚度、满足螺栓预紧力受力要求的前提下，尽可能去除非必要的冗余材料，实现零部件的轻量化设计；所有孔系的倒角、密封面的平面度预留、安装定位销孔的位置公差都在建模中做了对应体现，能够直接用于后续的工程图导出与数控加工编程参考。渲染阶段采用金属铸铁材质模拟气缸盖的实际基材质感，对机加工密封面做了高光金属效果处理，非加工面保留铸件的亚光质感，通过多角度的光源布置清晰展现各个气道、孔系、加强筋的结构细节，整体模型无破面、无重叠几何，特征树逻辑清晰，可直接用于装配仿真、热力学仿真分析等后续研发环节，也可作为内燃机结构教学的直观演示模型使用。
