金属方管焊接支撑工作台架结构设计

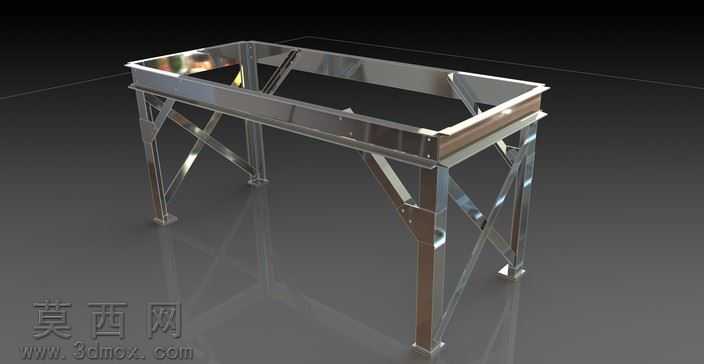

本作品为金属焊接工作台架三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循焊接构件的实际加工逻辑，先绘制各段方管的3D草图路径，再通过结构构件命令调用标准方管截面生成基础杆件，针对杆件交接位置采用裁剪延伸命令精准处理对接切口，保证各构件拼接严丝合缝，还原真实焊接前的下料拼接状态。模型对焊接节点做了精细化处理，所有立柱与横梁、斜撑的交接位置都添加了符合工艺要求的焊接接头特征，清晰呈现角焊缝的连接形态，斜撑结构采用交叉布置形式，分别连接桌架上部边框与立柱下部，通过三角形稳定结构提升整体架体的抗扭、抗变形能力，避免架体在承重状态下出现晃动或形变。渲染阶段采用抛光不锈钢材质赋予所有构件，材质参数调整为高反射低粗糙度，还原金属方管光亮的表面质感，场景搭配深灰色哑光地面，通过三点布光打出金属表面的清晰高光与反射倒影，清晰展现架体的线条感与结构层次。设计思路上优先考虑工作台架的承重稳定性与加工便捷性，整体采用矩形桌面框架搭配四条竖直方管立柱，上部边框采用加厚方管保证桌面承托强度，立柱底部设置平整的安装脚座，可通过膨胀螺栓与地面固定，进一步提升架体使用时的稳固性；所有杆件均采用标准规格方管，无需定制特殊截面型材，下料尺寸规整，焊接位置均处于便于人工操作的角度，能够有效降低实际生产的加工难度与成本，模型完整保留了所有构件的参数化特征，可根据实际使用需求快速调整架体的长宽高尺寸、方管截面规格，适配不同承重等级、不同使用场景的工作台搭建需求，可作为工业生产操作台、物料放置架、设备支撑架的基础设计参考，也可用于焊接结构教学演示案例，直观展示方管焊接架体的结构组成与节点处理方式。
