锥盆式动圈扬声器结构三维建模作品

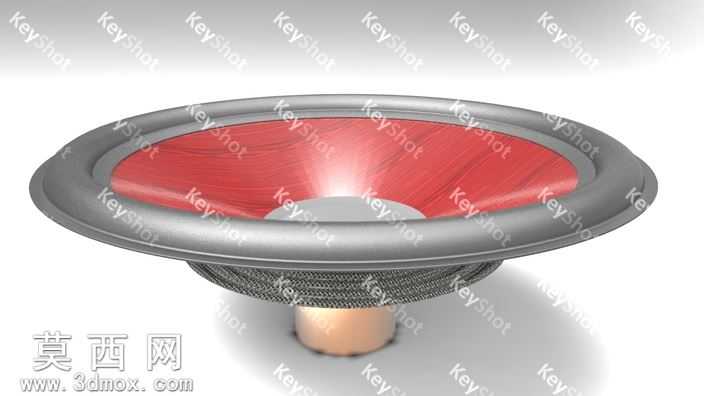

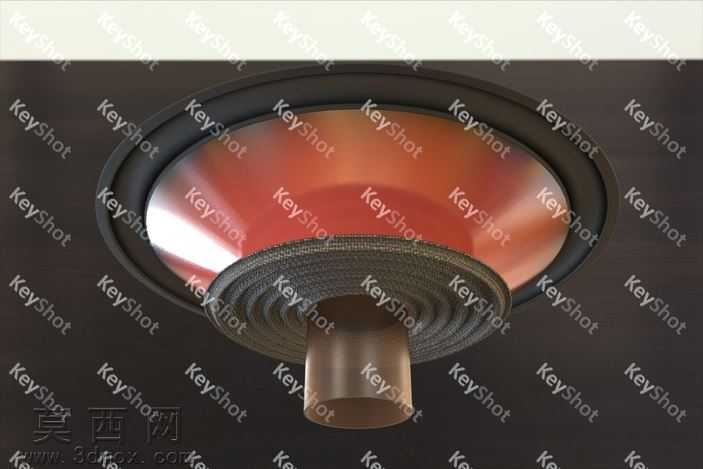

本作品为锥盆式动圈扬声器的三维建模成果，建模阶段以动圈扬声器的真实工作结构为核心依据，首先梳理各组成部件的装配逻辑与尺寸比例关系，在三维建模软件中依次完成T型导磁下极板、环形永磁体、上导磁极板构成的磁路系统建模，精准预留磁隙空间以匹配音圈的运动行程，保证磁路结构的尺寸合理性。随后完成音圈骨架、音圈绕组的建模，还原音圈与定心支片、锥盆的连接结构，其中定心支片采用波纹环状结构建模，还原其对音圈的径向定位与轴向顺性支撑特性；锥盆部分采用经典的锥形曲面建模，还原纸盆（或复合振膜）的曲面弧度，兼顾振膜的刚性与分割振动抑制特性，锥盆边缘的折环采用半圆弧凸起的弹性结构建模，还原折环对振膜的悬吊与顺性调节作用。之后完成防尘帽、盆架、接线端子等附属部件的建模，所有部件的装配关系完全贴合实际扬声器的生产装配逻辑，各部件间无干涉、无错位，可清晰展示扬声器从磁路到振动系统再到支撑固定系统的完整结构。渲染阶段采用KeyShot完成材质与光影调试，磁路系统的金属部件采用哑光镀锌钢材材质，还原导磁部件的金属质感；永磁体采用铁氧体或钕铁硼对应的深色哑光材质；锥盆振膜采用红色纤维复合材质，还原振膜表面的细微纤维纹理与半哑光质感；折环采用橡胶类半光泽弹性材质，还原橡胶的柔韧质感；音圈绕组采用漆包线的细密铜质纹理材质，定心支片采用纤维编织的织物纹理材质。光影布置采用柔和的工作室顶光搭配侧方补光，突出锥盆的曲面弧度与各部件的结构层次，背景采用纯白色渐变背景，让模型主体结构清晰突出，同时添加柔和的地面阴影增强模型的立体感与真实感。建模过程中对各部件的厚度、配合间隙都做了符合实际生产的参数设置，比如锥盆的壁厚、折环的厚度、磁隙的宽度都参考民用全频扬声器的常规参数设置，既保证模型的外观还原度，也能直观体现动圈扬声器的工作原理：音圈在磁隙中通入音频电流产生交变磁场，与永磁体的恒定磁场相互作用带动音圈轴向运动，进而带动锥盆振动推动空气发声，整个模型可用于电声器件结构教学、产品外观展示、结构原理演示等场景。
