带法兰安装座的万向调节轴承支撑结构

　　这款轴承支撑结构主要面向小型工装夹具、教学实验台架、轻型传动机构的转轴支撑需求，在桌面级实验设备、小型工装定位单元、手动调节机构中都能找到适配场景，核心作用是为穿设其中的转轴提供径向支撑的同时，允许转轴在一定角度范围内做万向偏转调整，适配安装面存在角度偏差、或者工作过程中需要转轴做小角度摆动的工况。从结构组成来看，底部为一体式椭圆形法兰安装座，座体上开设两个对称分布的沉头安装孔，安装时可通过内六角螺栓将整个支撑件固定在安装基板上，沉孔设计能够让螺栓头完全没入座体表面，避免突出的螺栓头干涉周边部件运动，安装孔的中心距经过适配常规小型工装的安装孔位设计，不需要额外做安装面的二次打孔适配就能直接替换同规格的常规轴承座。

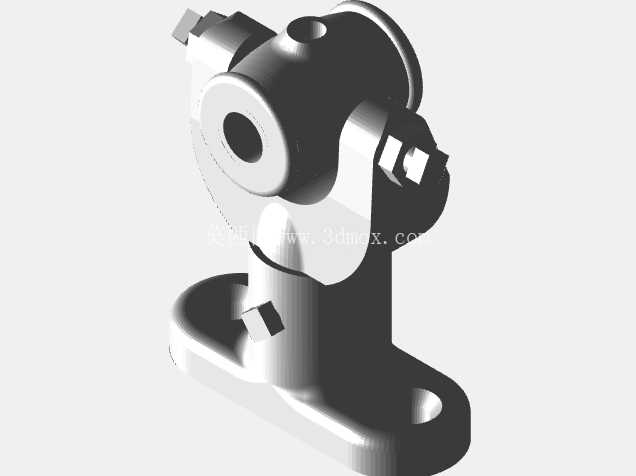

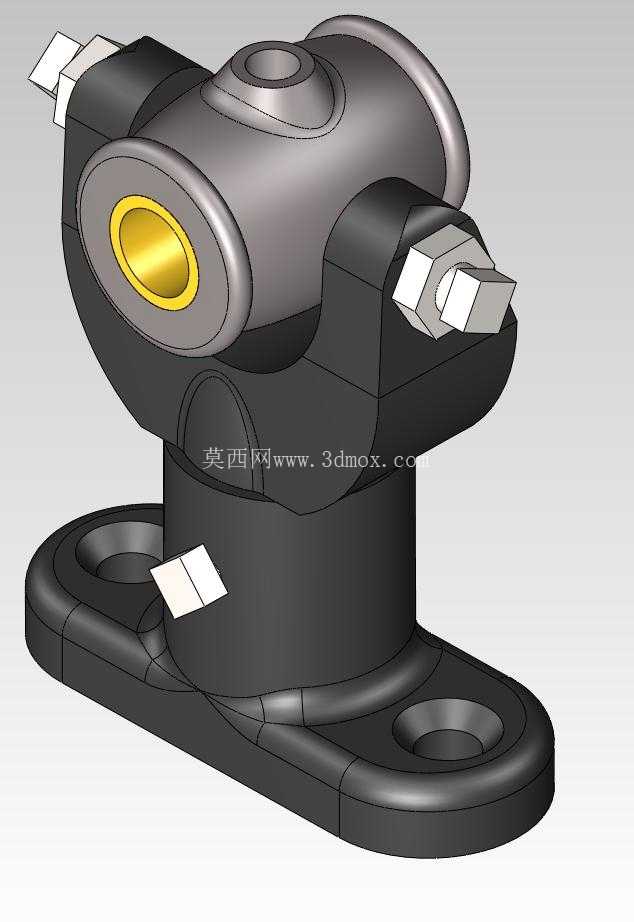

　　中间的立柱段为等直径圆柱结构，承担上部铰接结构与底部安装座之间的载荷传递，立柱与上部铰接座、底部法兰之间均做了大圆角过渡处理，避免直角连接处的应力集中问题，在承受径向偏载的时候不会出现根部断裂的失效情况。上部的铰接主体为十字轴式万向结构，核心的轴承安装孔为贯通式设计，孔内嵌装衬套类轴承元件，图中可见的金色环面为轴承内圈端面，转轴穿入后可在孔内做自由回转运动，铰接结构两侧的锁紧块为楔形快拆结构，当调整到所需的转轴偏转角度后，拧紧锁紧块上的紧固件即可将铰接角度锁死，让轴承孔的轴线保持固定角度，不需要持续调整的工况下可以直接锁死作为固定角度轴承座使用，需要频繁调整角度的工况下可以放松锁紧件，实现转轴角度的实时调节。

　　设计过程中优先考虑了结构的易加工性，所有外形面均为规则的回转面、平面与小斜面组合，没有复杂的异形曲面，不管是采用机加工方式做金属件加工，还是采用3D打印做塑料原型件制作，都能快速加工成型，不需要特殊的刀具或者成型工艺。安装边界方面，底部法兰的长轴、短轴尺寸适配100mm间距以内的安装孔位，整体高度控制在小型工装常用的支撑高度范围内，上部铰接部分的最大回转外径不会超出底部法兰的投影范围，安装后不会占用过多的周边空间，轴承内孔的直径适配常用的小直径传动轴，能够满足多数轻型传动的载荷需求。

　　结构的受力路径经过优化，转轴承受的径向载荷通过轴承内圈传递到外圈，再通过铰接座传递到中间立柱，最终均匀分散到底部法兰的两个安装点上，不会出现局部载荷过大的情况，锁紧块的楔形结构在锁死时能够产生足够的抱紧力，避免工作过程中因为振动出现角度滑移，同时楔形面的接触面积大，锁紧时不会压伤铰接座的配合面，反复调整角度也不会出现配合间隙变大的问题。在实际应用中，这款支撑件可以用在小型传送带的张紧轮支撑、手动操作工装的转轴定位、教学实验台的可调转轴座、小型检测设备的探头摆动支撑等场景，相比固定式的轴承座，它不需要在安装时精准调整安装面的角度，允许安装面存在一定的角度误差，通过自身的万向调节功能补偿安装偏差，降低安装调试的难度，同时在需要调整转轴角度的场合，不需要拆卸整个支撑件重新打孔安装，只需要松开锁紧件调整角度后重新锁死即可，大幅提升调试效率。
