多自由度可调式工业支撑铰链结构设计

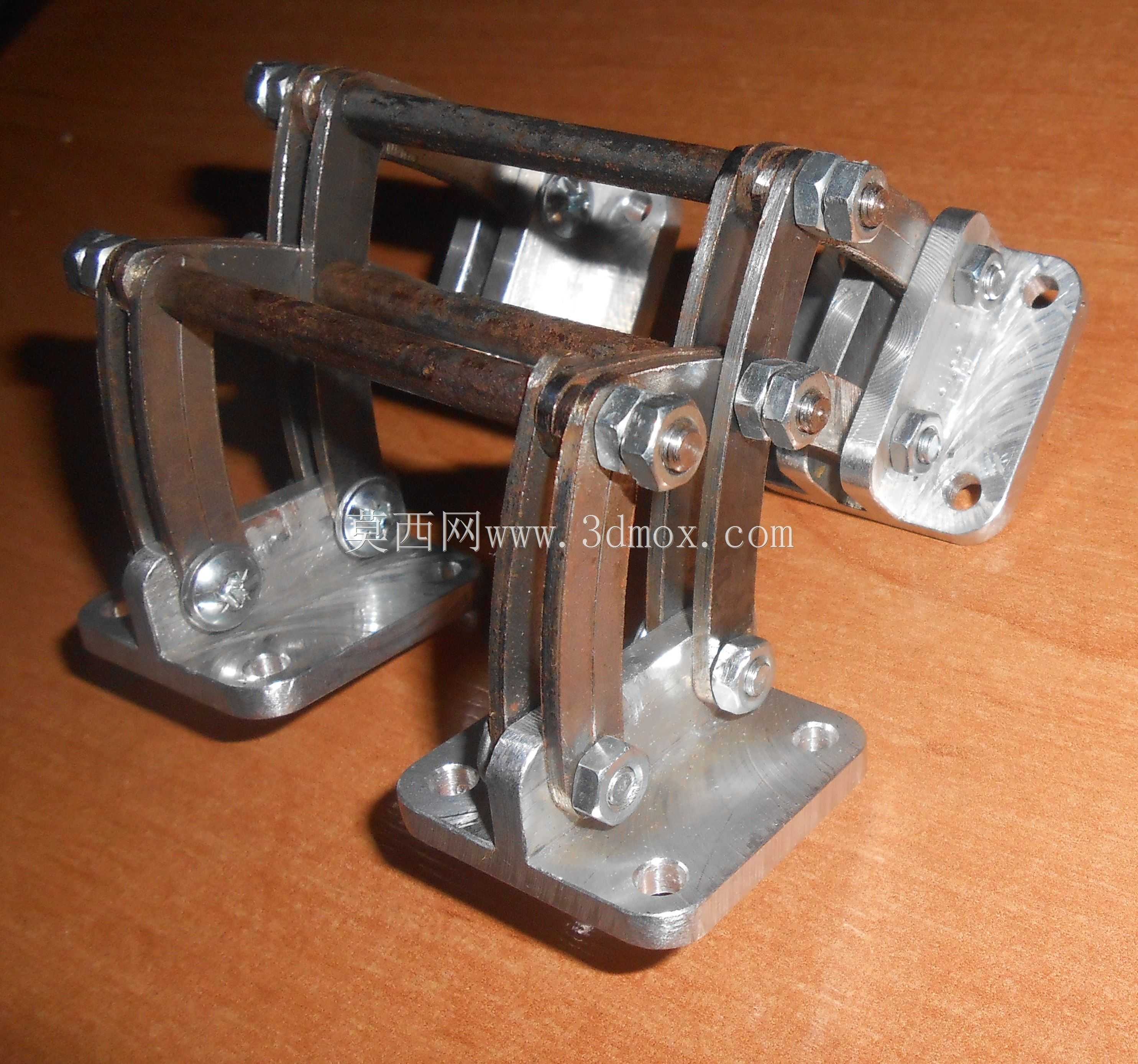

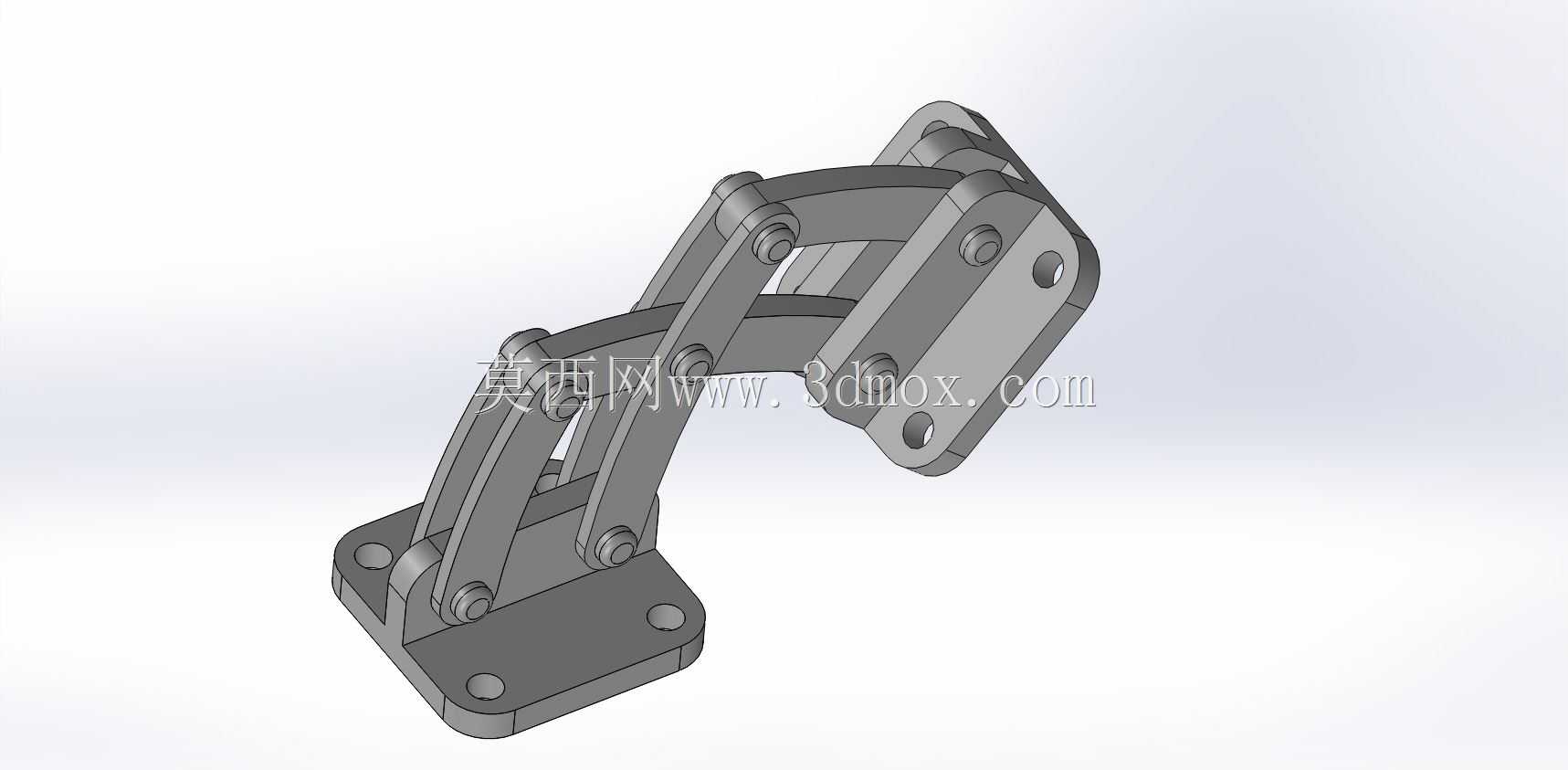

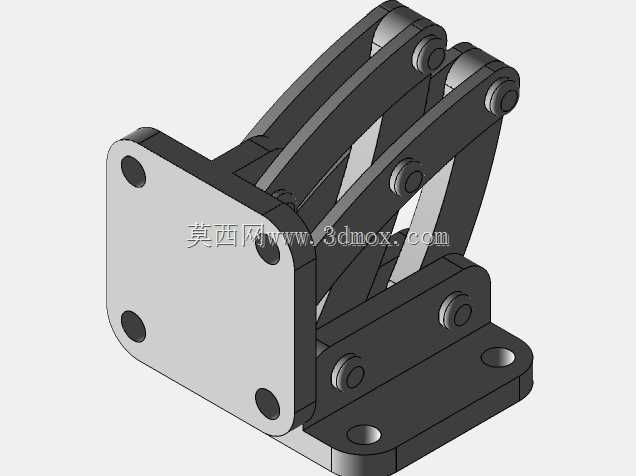

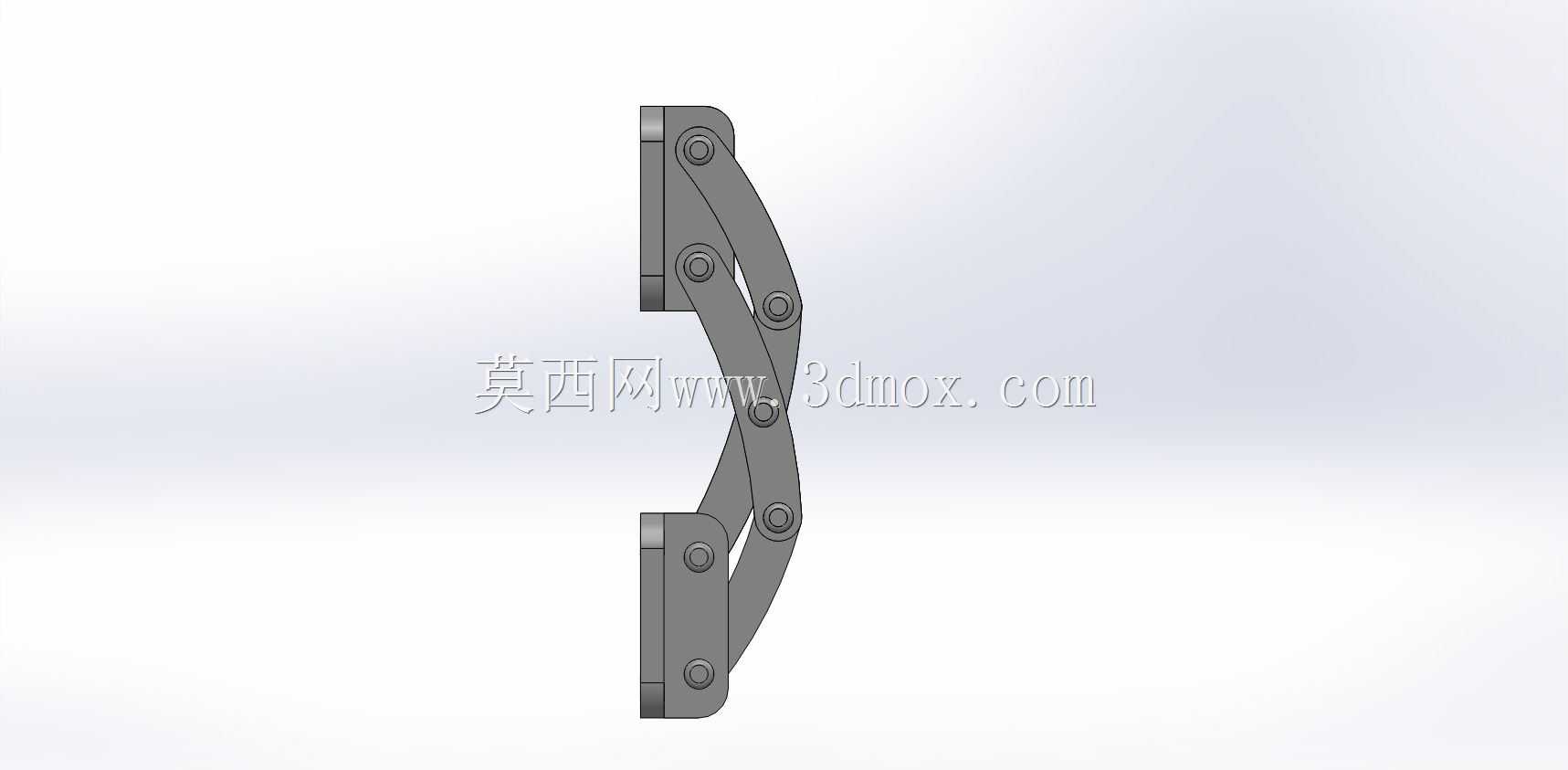

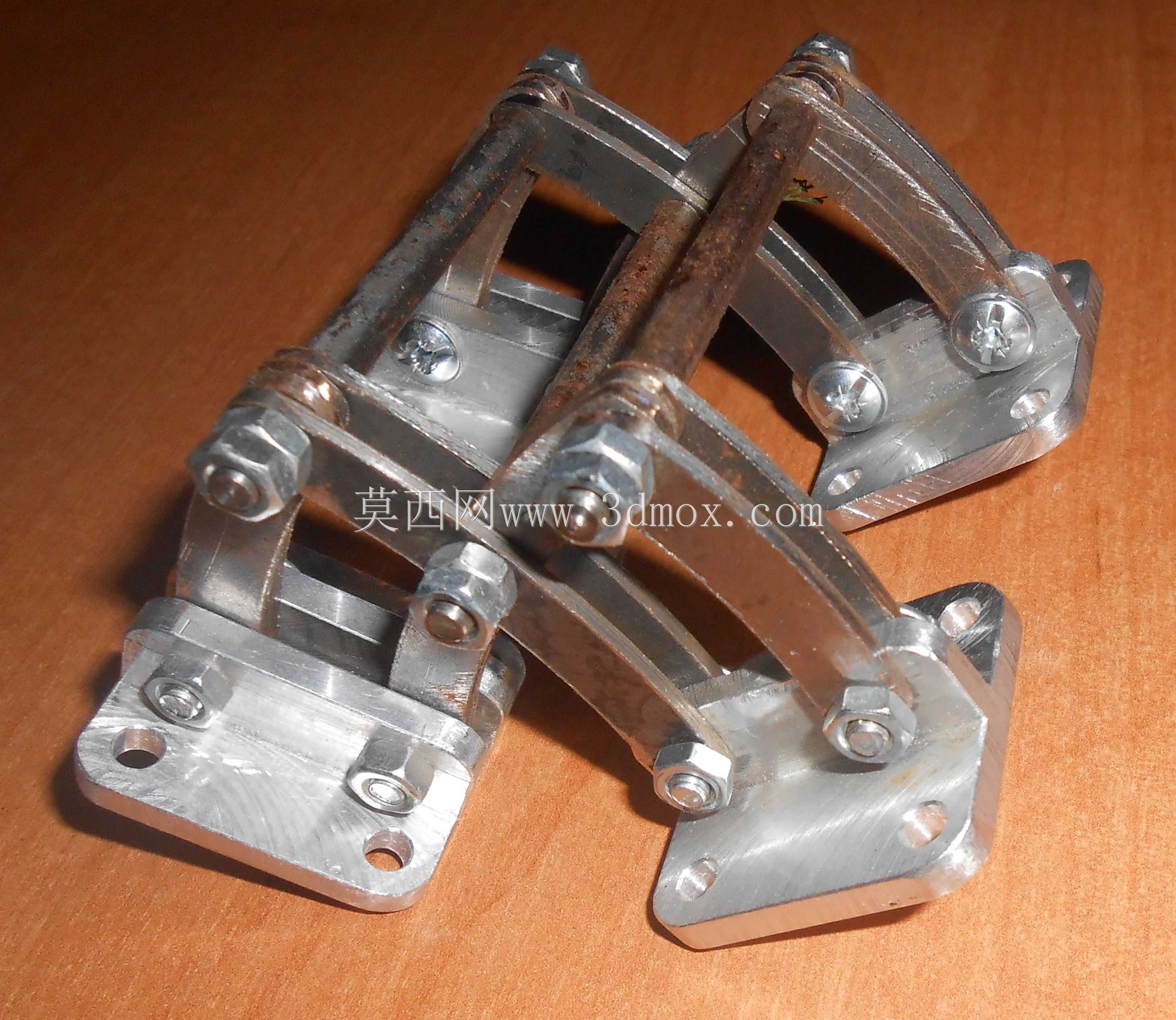

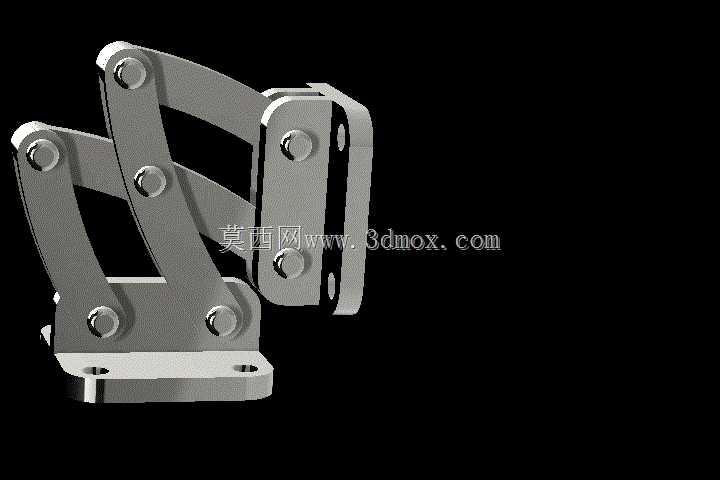

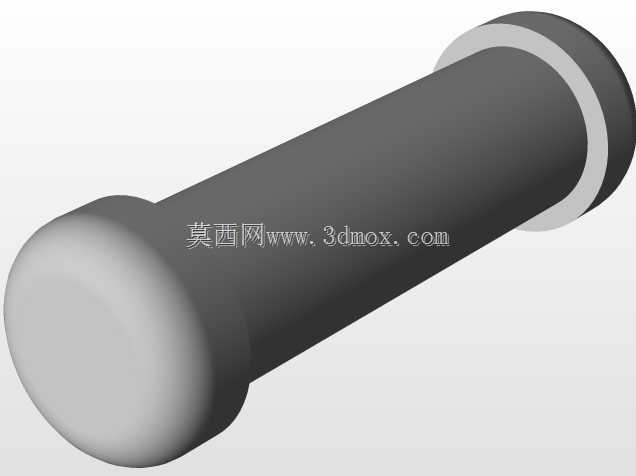

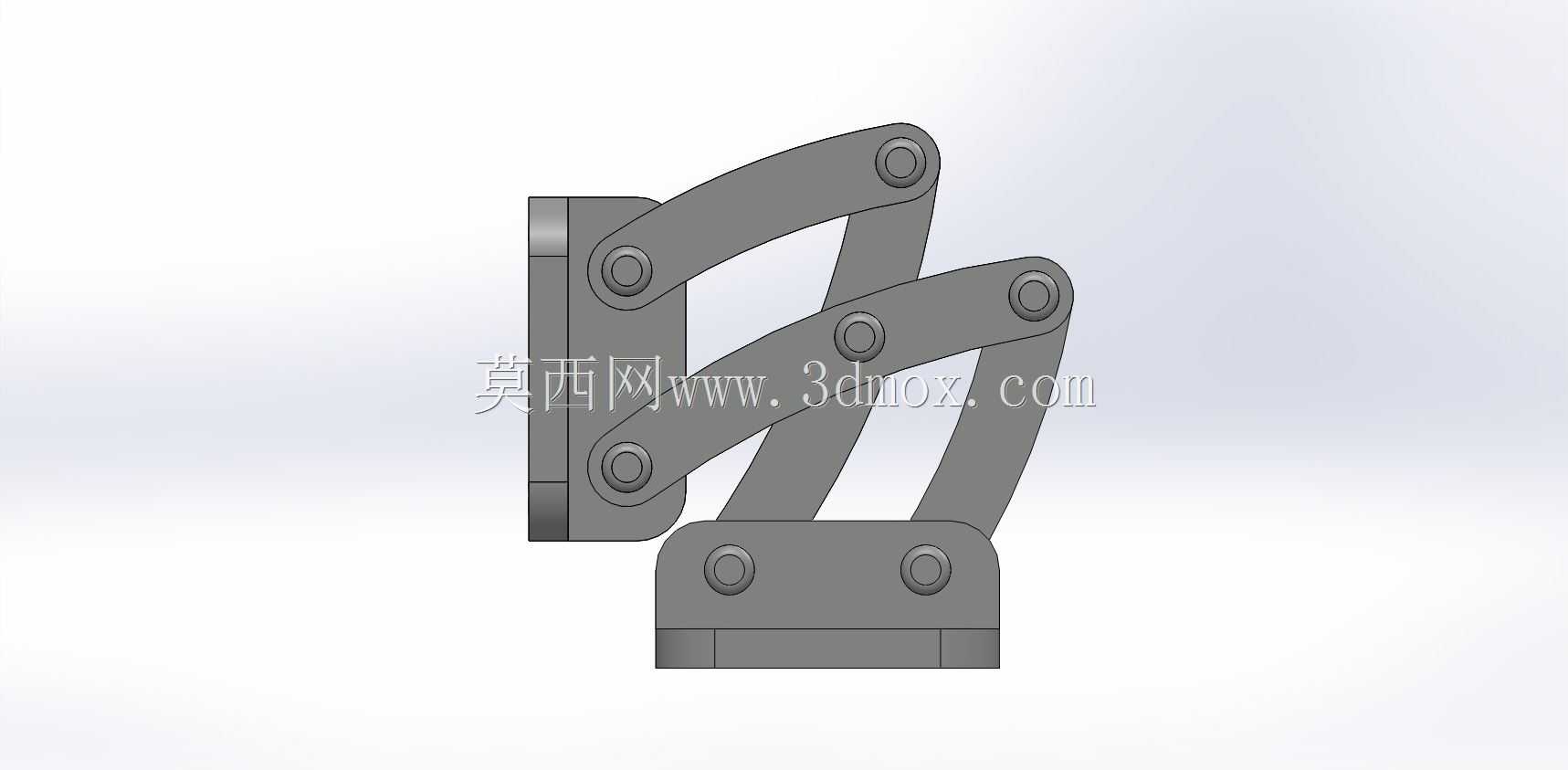

该多段铰接式支撑铰链主要面向工业设备舱门、重型检修盖板、特种装备防护门以及需要多角度悬停定位的开合结构场景，在轨道交通车载设备舱、工业机床防护门、自动化生产线安全围挡、特种车辆侧开舱体等场景中均可适配使用，核心作用是实现两个相对独立构件之间的活动连接，同时在开合过程中提供稳定的支撑力，避免开合件自由下坠或晃动，替代传统单一转轴合页无法实现多段角度定位、支撑力不足的缺陷。从功能特性来看，该铰链采用多组平行连杆铰接结构，区别于普通单轴合页仅能实现绕固定轴的圆周转动，该结构可在开合过程中让活动端实现复合位移，既能够满足大角度开合的通行或操作空间需求，又能在0到最大开合角度范围内的任意位置实现稳定悬停，无需额外加装气撑或支撑杆件，整体结构集成度更高，安装后不会占用额外的舱内空间。从设计思路层面，该铰链采用对称式双列连杆布局，每一组铰接点均配置独立的销轴连接结构，连杆之间的转动副配合间隙经过严格控制，既保证转动过程顺滑无卡滞，又避免间隙过大导致的开合晃动；两端的安装底座采用带安装孔的法兰式平板结构，安装面做平面度处理，保证与被连接件安装面完全贴合，受力均匀不会出现局部应力集中；所有连杆构件采用等强度设计，在铰接受力位置做局部加厚处理，非受力区域做合理的减重优化，在保证整体结构强度满足重载开合需求的前提下，尽可能降低构件自身重量。从安装边界来看，两端安装底座均设置四个对称分布的沉头安装孔，可适配标准内六角螺栓进行固定，安装时仅需要在被连接的固定端与活动端对应位置加工匹配的螺栓孔即可完成装配，不需要额外加工复杂的嵌合槽；铰链处于完全收拢状态时整体厚度较薄，不会在安装面外突出过多尺寸，完全闭合时活动端与固定端可实现紧密贴合，满足防护结构的密封间隙要求；当铰链完全展开至最大开合角度时，多组连杆形成稳定的三角支撑结构，可承受垂直于活动安装面的额定载荷，不会出现连杆弯折或铰接点脱开的问题，适配的活动件重量覆盖范围广，从轻质设备舱门到重型金属防护盖板均可稳定支撑，长期往复开合使用过程中铰接点磨损量小，维护成本低，适合在工业环境下长期可靠运行。
