剪叉式倾角可调工业作业承载台

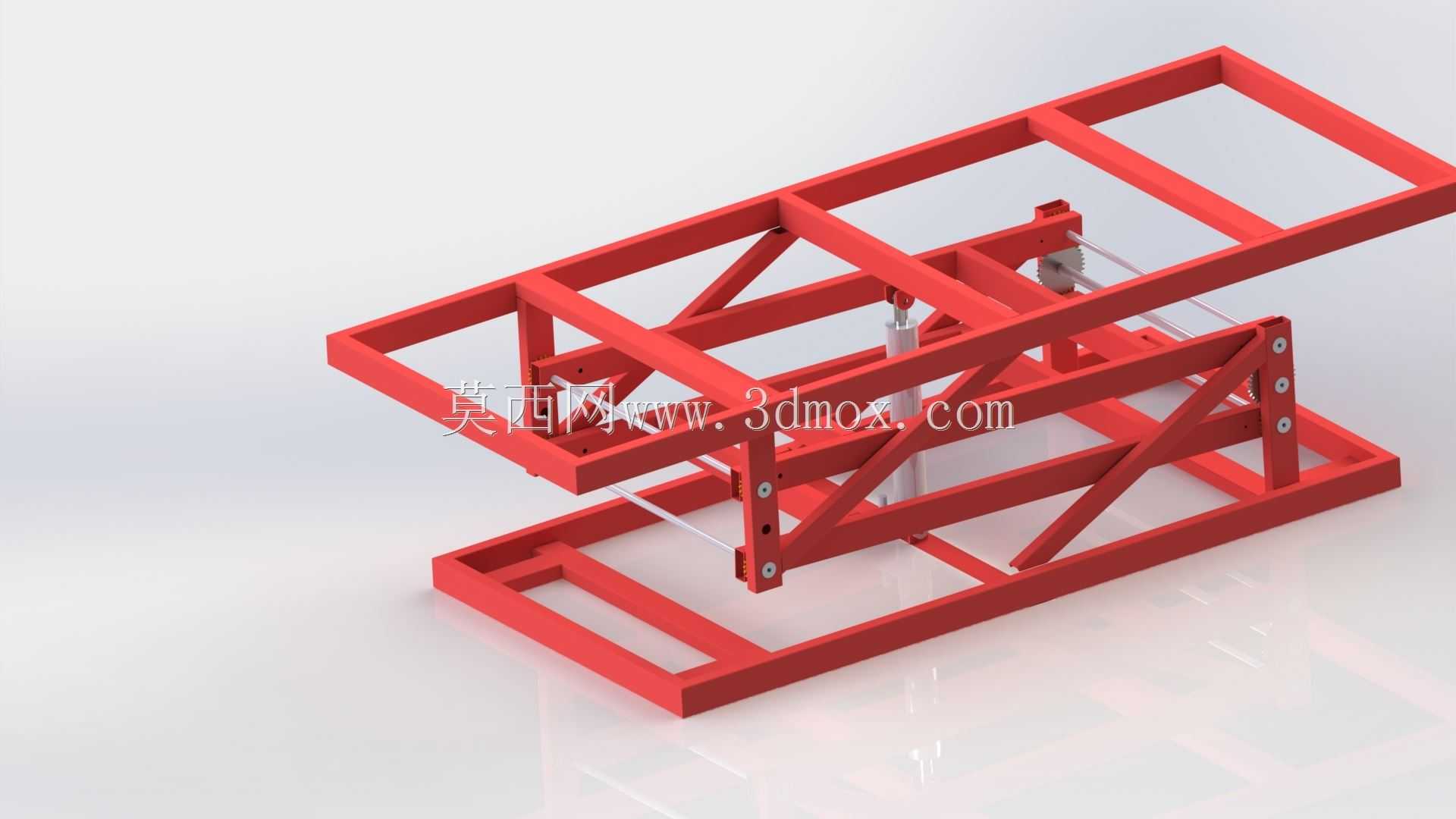

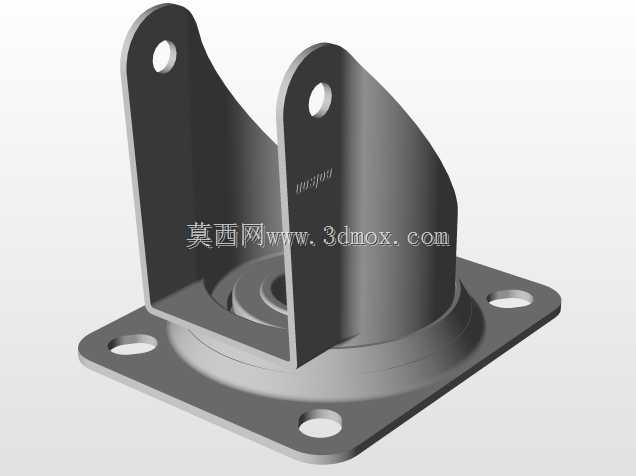

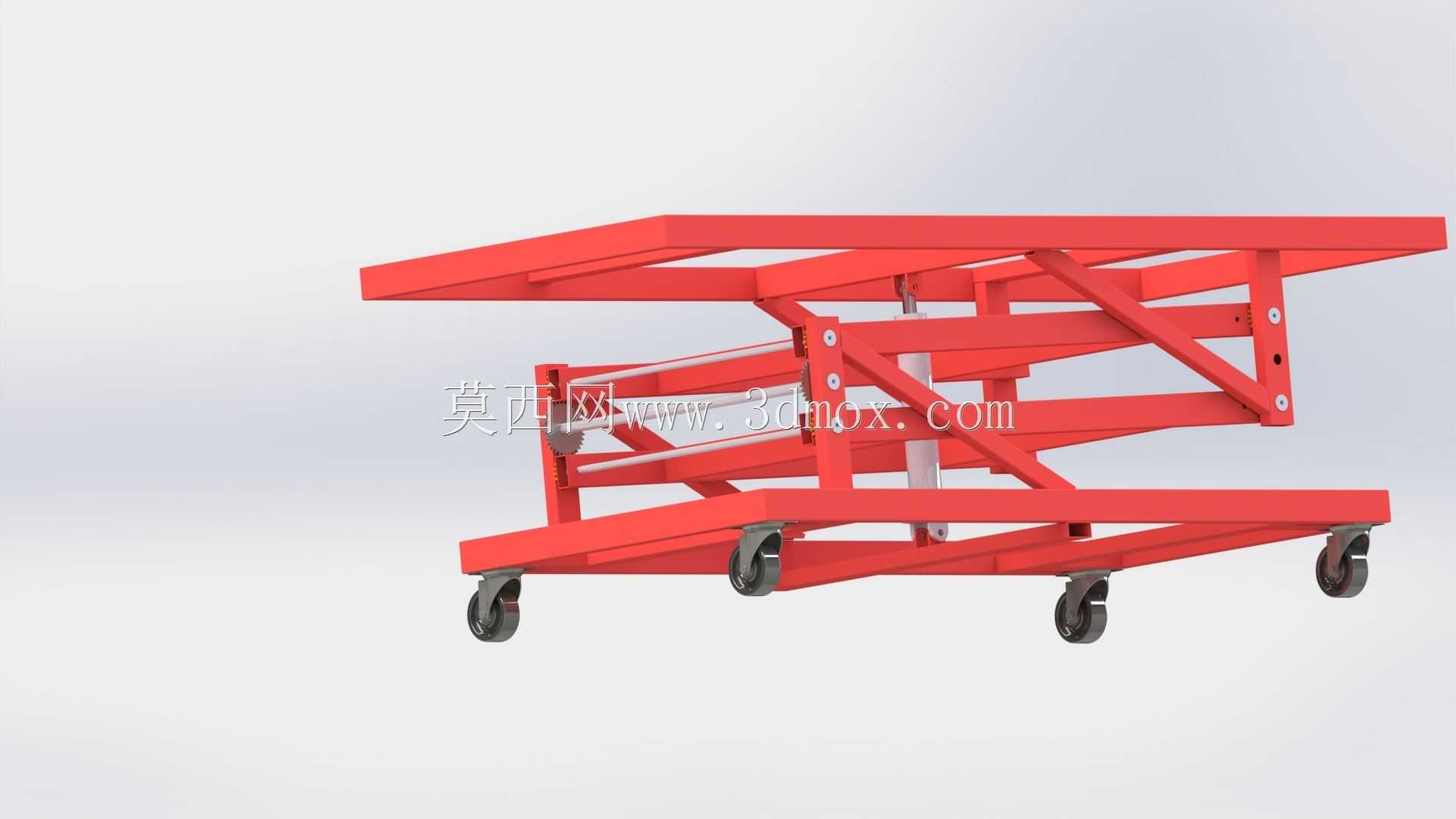

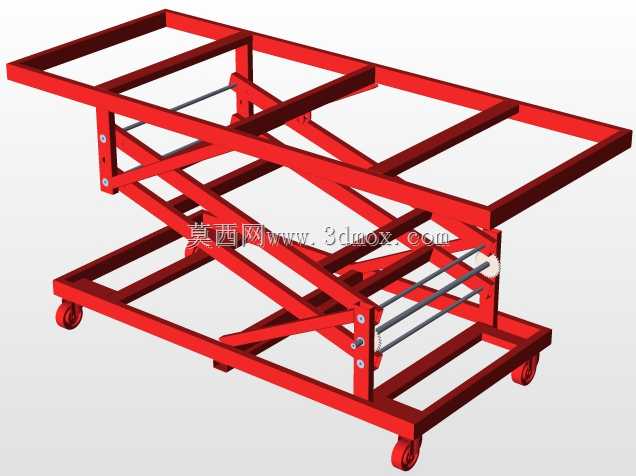

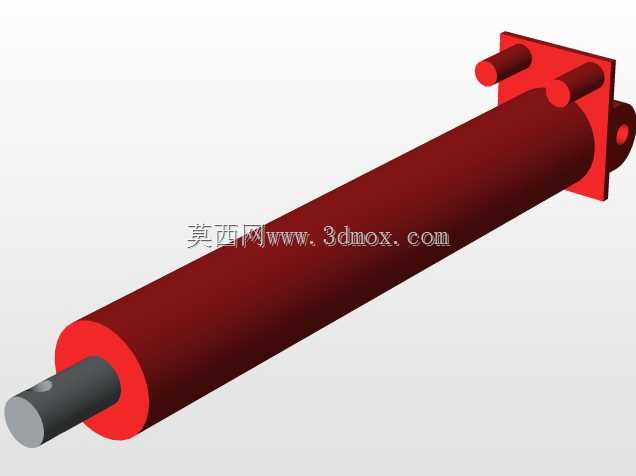

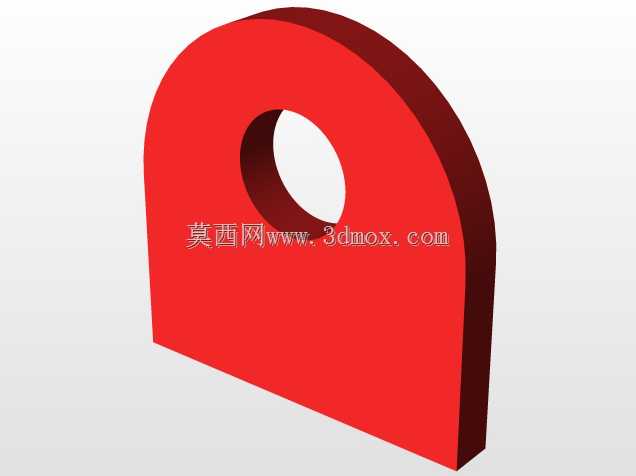

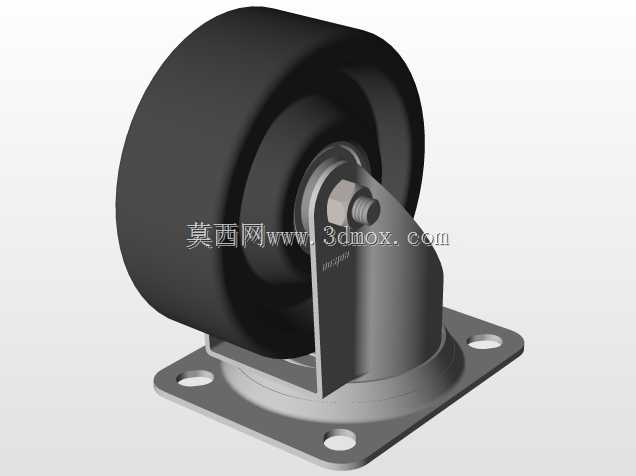

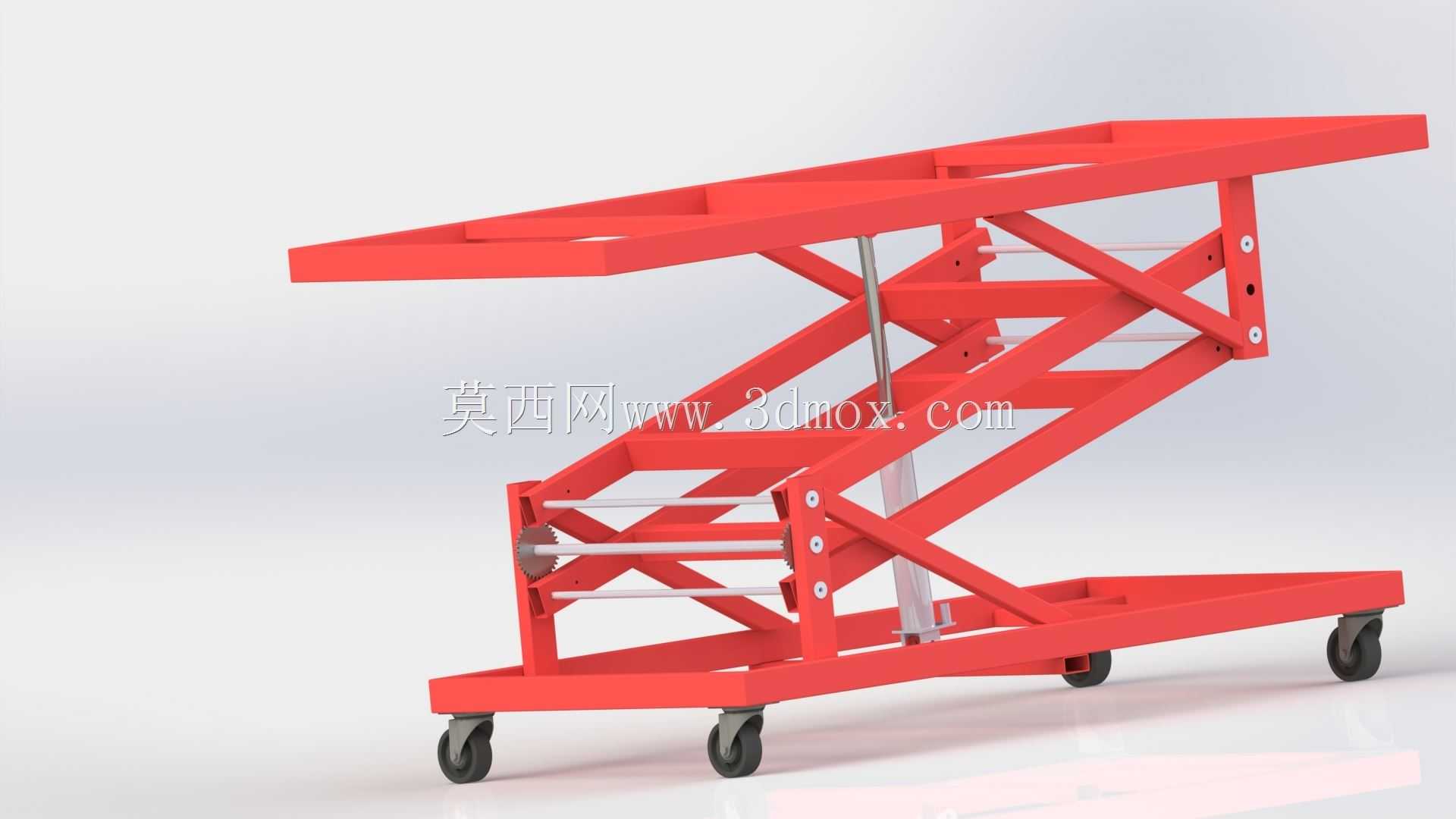

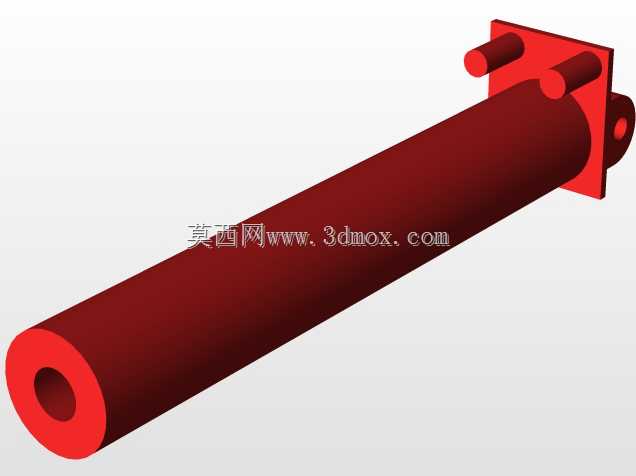

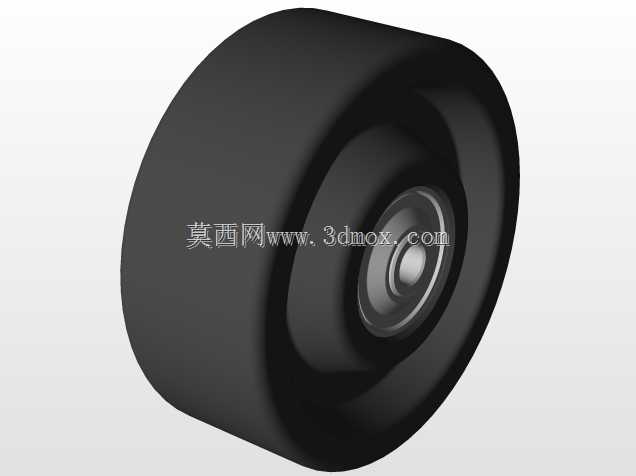

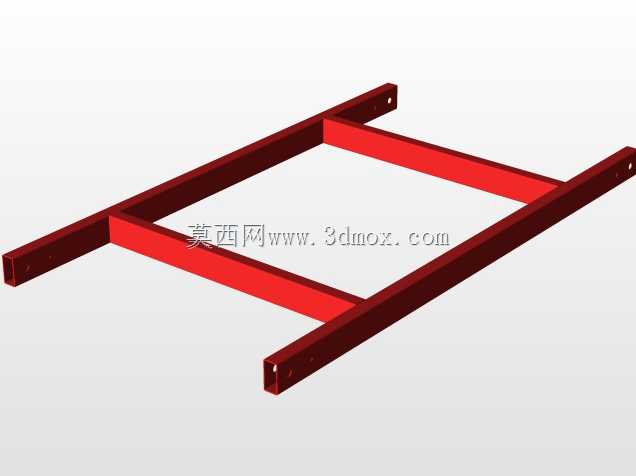

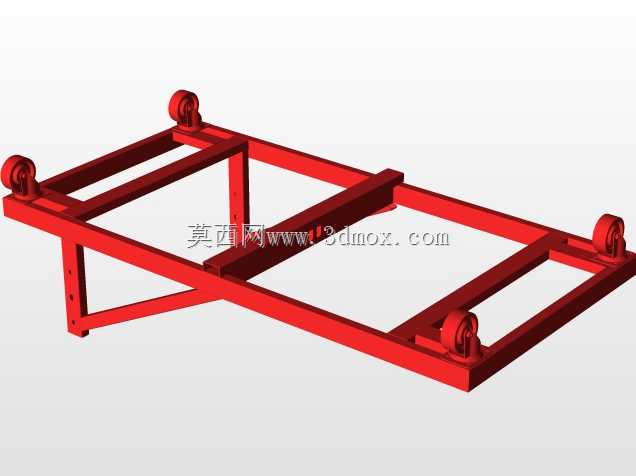

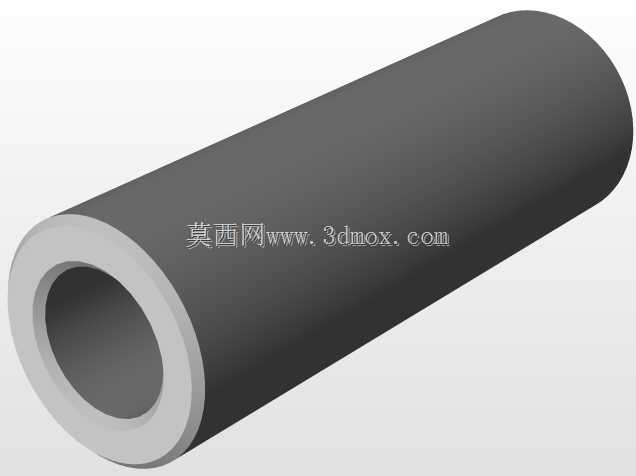

这款可调作业承载台，核心采用双层剪叉铰接支撑结构，区别于常规仅能垂直升降的作业台，可同时实现作业面高度与倾斜角度的双维度调节，适配多类生产场景的特殊作业需求。在实际生产场景中，这类承载台常部署在装配工位、工件检修区、非标工装对接段，比如异形部件装配时，作业人员无需反复调整工件装夹角度，通过调节台架倾角即可将作业面调整至最符合人体工学的操作姿态，大幅降低长时间俯身、抬臂作业的疲劳感，也能减少工件反复吊装换位的辅助工时。结构设计上，底部框架采用矩形型钢焊接成型，作为整个台架的安装基座，底部预留了标准地脚螺栓安装孔位，可直接固定在混凝土地面或者配套的移动脚轮底座上，安装边界需预留周边至少300mm的操作与维护空间，避免调节过程中与周边设备产生干涉。中层剪叉臂采用对称双组布置，铰接点全部采用带衬套的销轴连接，既保证铰接转动的顺畅度，也能承受偏载工况下的径向剪切力，避免长期使用后铰接点出现旷量。驱动端配套液压支撑缸作为动力执行件，缸体两端分别铰接在底部基座与上层剪叉臂上，通过液压杆的伸缩量变化，同步带动剪叉臂的开合角度变化，既可以控制上层作业面的整体升降高度，也能通过单侧支撑的行程差实现作业面的倾角调整，调节过程中两侧剪叉臂设置有同步拉杆，避免两侧动作不同步导致的台架卡滞。上层作业台面采用框式型钢焊接结构，台面预留了通用的工装安装T型槽或者螺纹孔位，可直接固定夹具、工件定位座、小型加工动力头等附件，框架内部设置有交叉斜撑加强筋，保证台面在承受集中载荷时不会出现局部变形，整体框架焊接后做去应力处理，避免长期承重后出现结构形变。日常使用中，这类台架的承载能力根据型钢壁厚的不同可覆盖500kg到2t的区间，调节范围可根据实际需求定制剪叉臂的长度，常规款的高度调节范围在300mm到1200mm之间，倾角调节范围可覆盖0到15度，完全满足常规装配、检修、检测类作业的姿态调整需求。设计过程中需要重点关注铰接点的润滑通道预留，所有销轴位置都要设计黄油嘴安装位，方便定期加注润滑脂，减少铰接面的磨损，同时剪叉臂的极限位置要设置硬限位块，避免调节超出行程后出现结构脱开的风险，液压回路要配套液压锁，避免管路失压时台架意外下落，保障作业过程的安全性。
