小空间垂直夹紧移动式电磁锁结构设计

　　在紧凑型智能柜、小型自动化设备仓门、密集排布的通讯终端机柜这类安装空间极度受限的场景里，常规电磁锁往往因为锁体行程方向、安装基面占用尺寸过大，无法适配垂直方向的夹紧锁紧需求，这款移动式电磁锁正是针对这类痛点完成的结构设计。从实际应用场景来看，这类锁具常被用在堆叠式智能储物格、壁挂式小型电控箱、桌面级自动化设备的安全防护门位置，这类场景的共同特点是安装面的水平方向预留尺寸不足，无法容纳横向布置的常规电磁锁，同时要求锁闭动作完成后能提供垂直方向的预紧夹紧力，避免门体因为设备运行振动出现松脱、缝隙漏光或者防护等级不达标的问题。

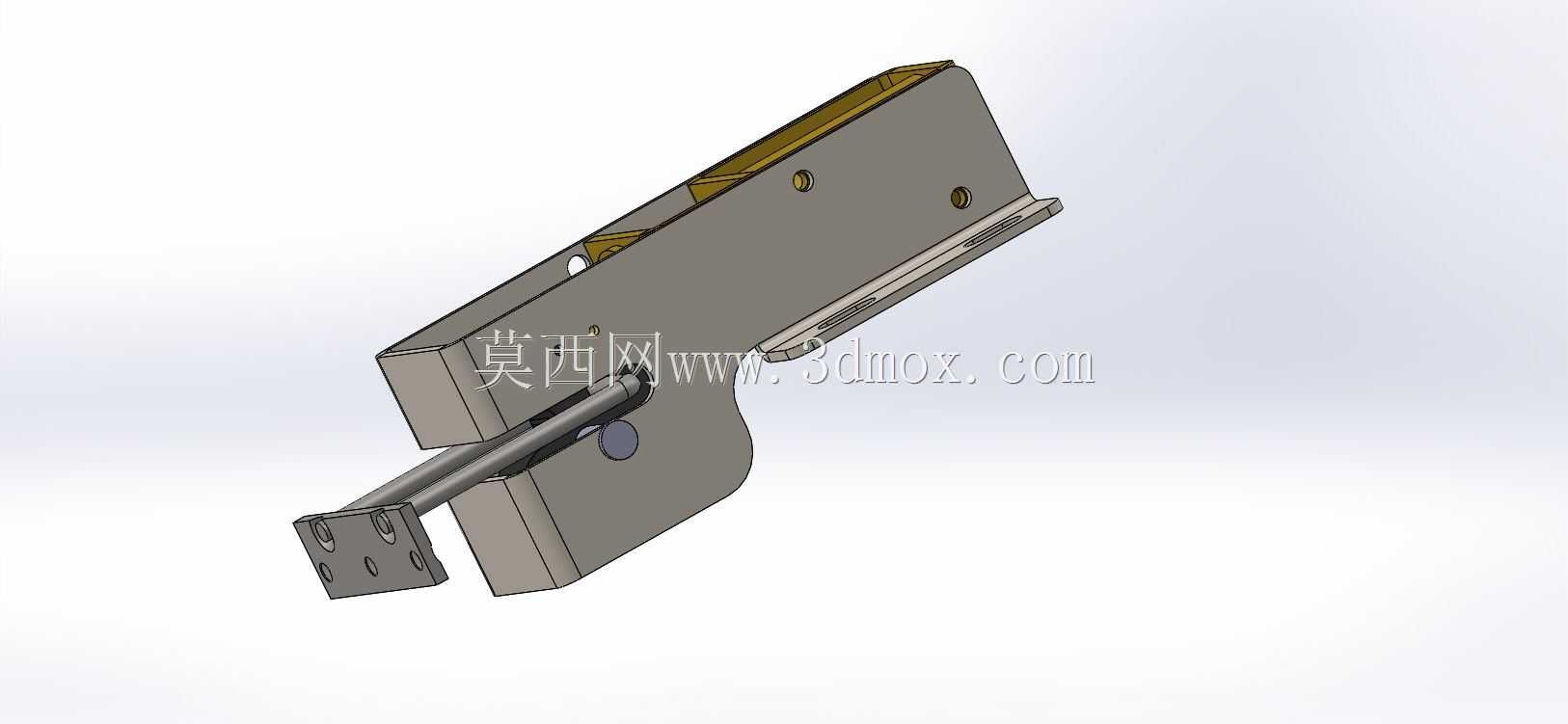

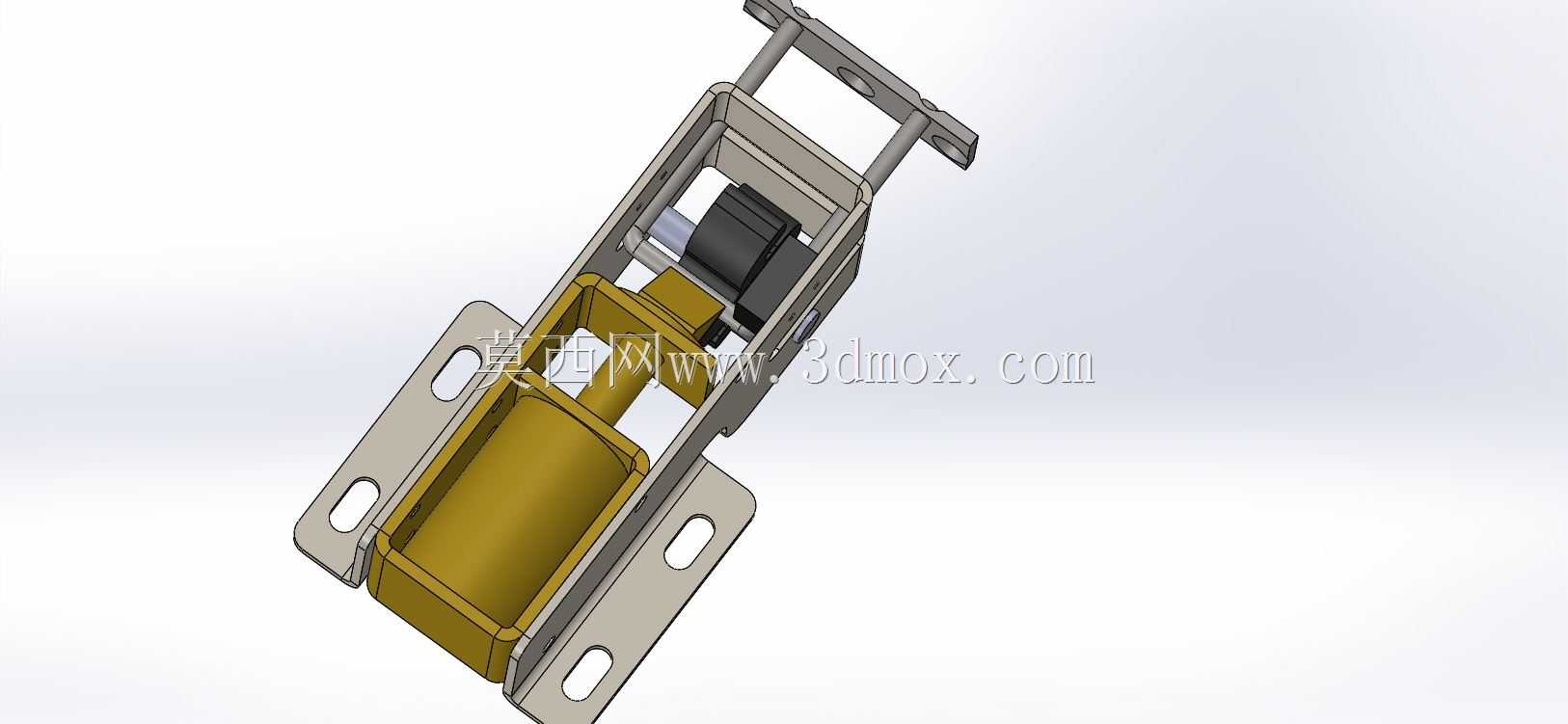

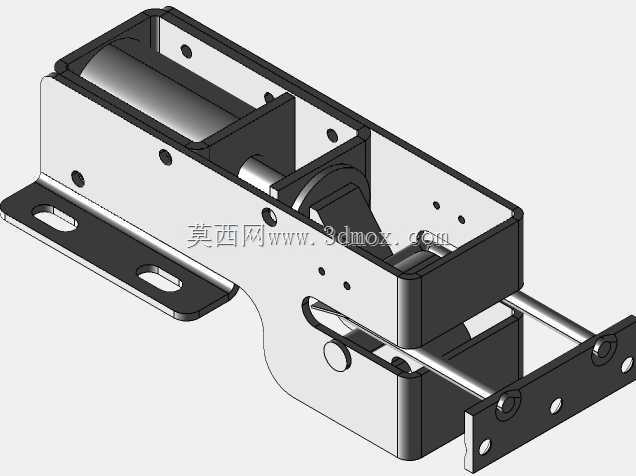

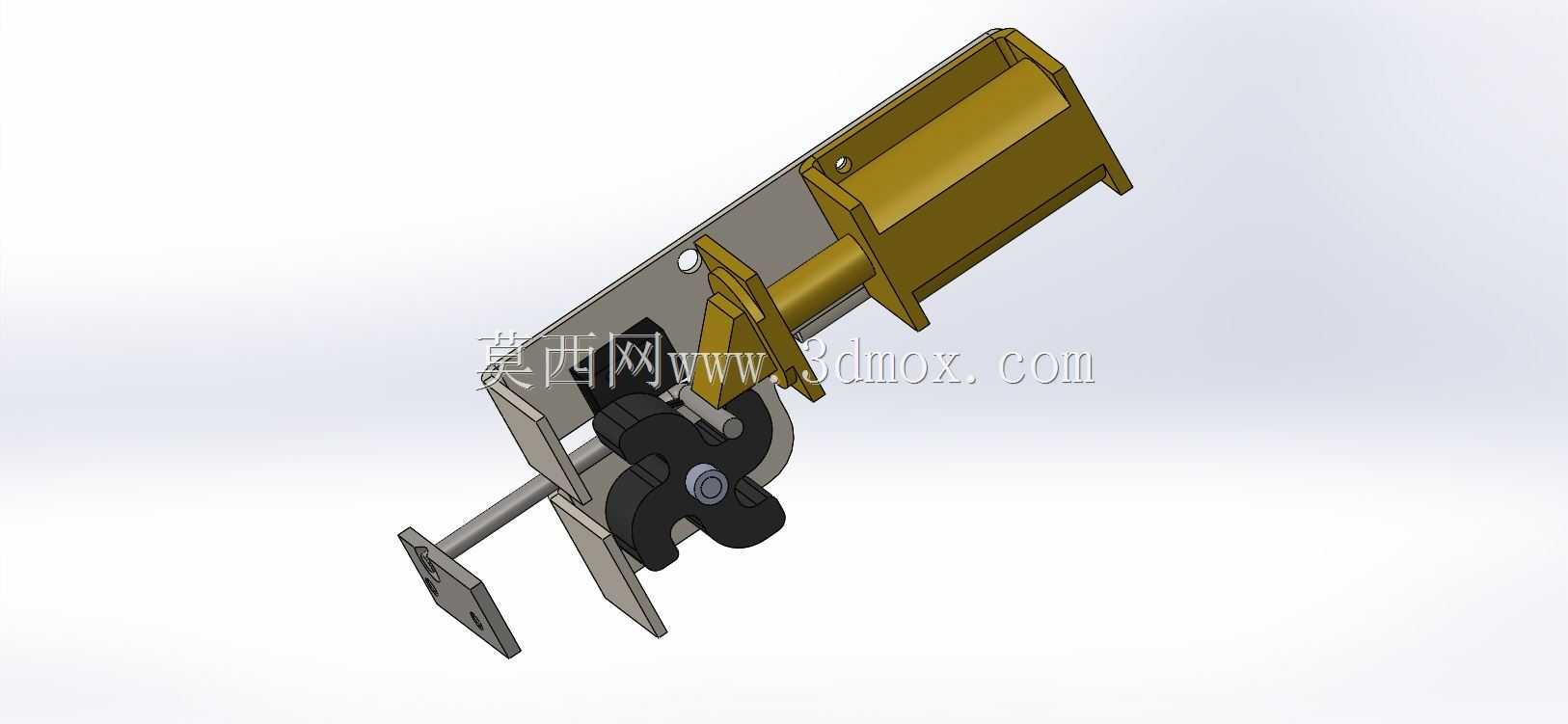

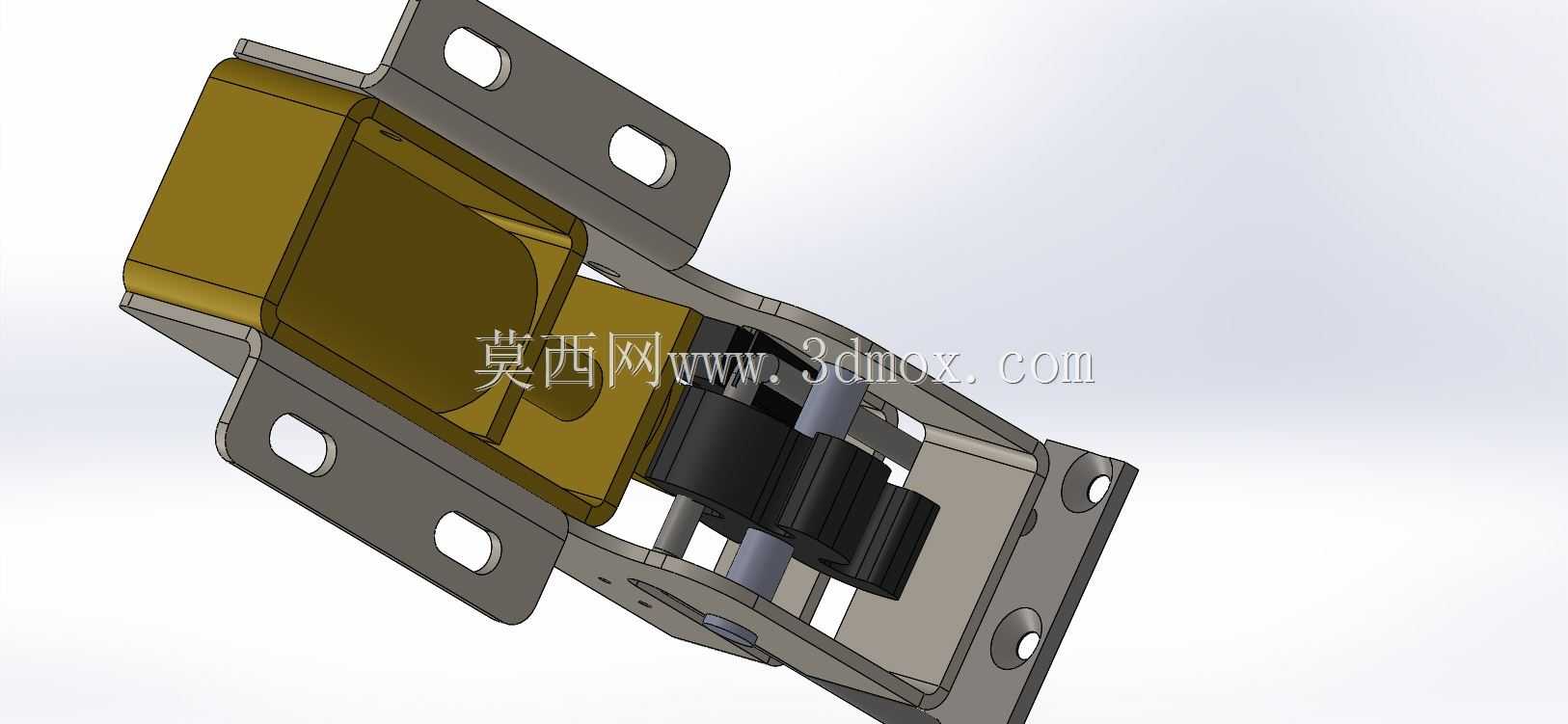

　　从功能特性上看，这款电磁锁采用动铁芯移动式结构，区别于常规吸合式电磁锁的平面吸合逻辑，通电后动铁芯带动锁舌组件沿轴向移动，完成锁止动作的同时，锁舌端部的斜面结构会在行程末端对锁扣座施加垂直于安装面的压紧力，实现夹紧效果，不需要额外增加压紧弹片或者辅助锁紧结构，就能保证锁闭后门体与安装基面紧密贴合。锁体的框架采用折弯钣金拼合结构，既保证了整体结构强度，又能将电磁线圈、动铁芯、复位弹簧这些核心部件完全容纳在框架内部，避免外露部件在安装或者使用过程中被磕碰损坏，同时框架上预留的多个安装孔位，支持正面、侧面两种安装方式，适配不同设备的安装基面预留条件。

　　设计过程中首先要考虑的就是安装边界的约束，针对小空间应用的需求，锁体整体的宽度方向尺寸做了压缩，将线圈组件沿锁体长度方向布置，避免横向尺寸过大占用过多安装空间，底部的安装折边特意设计了长条形腰型孔，允许安装时在一定范围内调整锁体位置，降低安装基面的孔位加工精度要求，现场装配时不需要反复配打孔位，就能调整到合适的锁合间隙。锁舌的伸出行程经过反复校核，既保证足够的锁合深度，避免受外力冲击时出现脱锁问题，又不会因为行程过长导致线圈功耗增加、锁体响应速度变慢，复位弹簧的刚度匹配也经过多轮验证，断电状态下能可靠带动锁舌复位完成解锁，不会出现卡滞、复位不到位的情况，同时弹簧力不会过大导致线圈通电时的吸合力被过多抵消，保证锁闭动作顺畅。

　　从结构细节来看，锁体框架上的各个折弯边都做了内折边处理，没有外露的锐边，安装和维护时不会划伤操作人员，动铁芯与框架的配合部位预留了合适的配合间隙，表面做了防锈处理，长期在多尘、轻微潮湿的环境下使用也不会出现锈死卡滞的问题。锁舌与锁扣的接触部位做了圆弧过渡处理，即使门体安装时存在少量的位置偏差，锁舌也能顺利滑入锁扣位置完成锁紧，不会出现顶死、无法锁闭的情况。在实际选型使用时，需要注意安装面的平面度误差不能过大，否则会影响垂直夹紧的效果，锁扣的安装位置要与锁舌的运动方向对正，偏差控制在腰型孔的调整范围内即可，不需要额外做高精度的定位加工，能有效降低配套设备的生产加工成本。

　　不同于常规电控锁只提供锁止定位的功能，这款结构自带的垂直夹紧特性，还能替代部分小型设备上的压紧机构，在一些需要频繁开合、同时要求闭合后保持一定压紧力的小型仓门、检测工位防护盖位置，直接用这款电磁锁就能同时完成锁止和压紧两个功能，不需要额外布置压紧夹具，能进一步简化设备的整体结构，减少零部件数量，降低装配和后期维护的工作量。锁体的出线位置做了预留，支持从侧面或者背面走线，适配不同设备的布线方向，避免线缆外露影响设备整体外观，也能减少线缆被剐蹭损坏的风险。
