双辊剪切式食材破碎处理装置结构

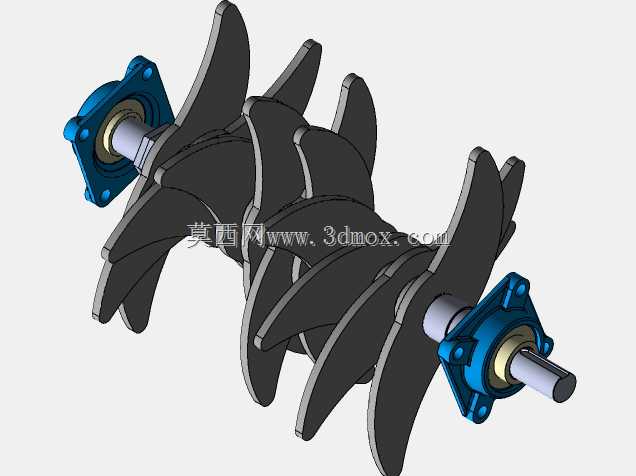

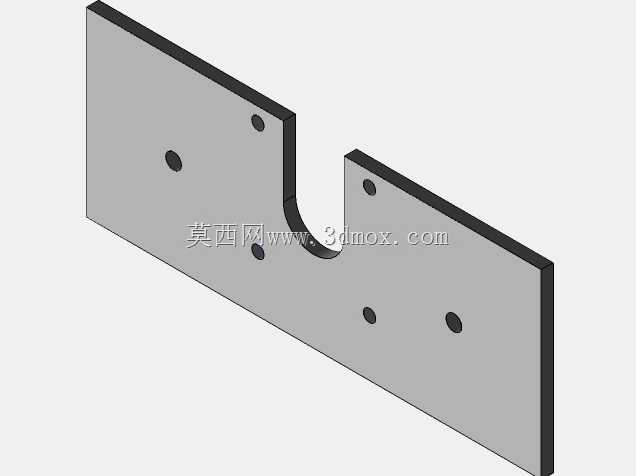

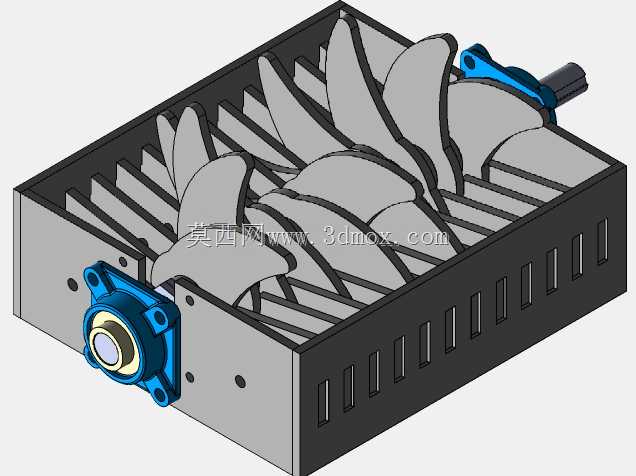

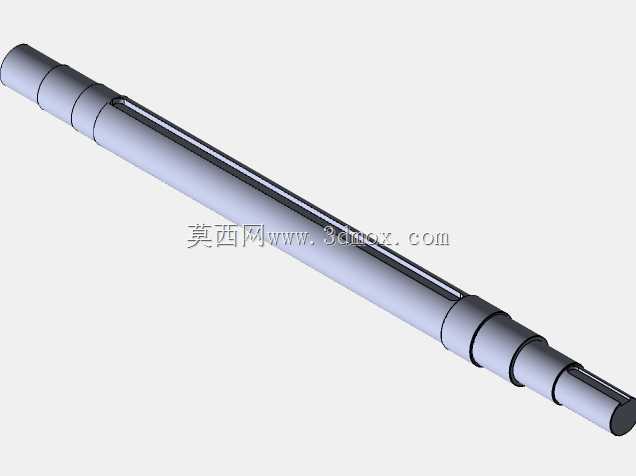

　　这套双辊剪切式破碎结构，核心应用场景集中在小型食材加工的前置处理环节，区别于常规办公碎纸机的窄幅进纸、低扭矩设计，该结构针对软质、带一定纤维的食材破碎需求做了针对性适配，可完成果蔬、软质食材的剪切分块作业，适配小型餐饮后厨、食材预处理工位的配套安装需求。从结构布局来看，整套装置采用封闭箱式承载设计，箱体作为核心安装基准，两侧预留轴承安装位，用于固定两根平行布置的剪切辊轴，轴端通过带座轴承实现径向与轴向定位，轴承座采用法兰式安装结构，直接通过紧固件固定在箱体侧壁，安装时可通过侧壁的定位孔快速找正两轴的平行度，避免辊轴运转过程中出现卡滞、剪切间隙不均的问题。剪切辊是整套结构的核心功能部件，每根辊轴上交错布置多组弧形剪切刀，

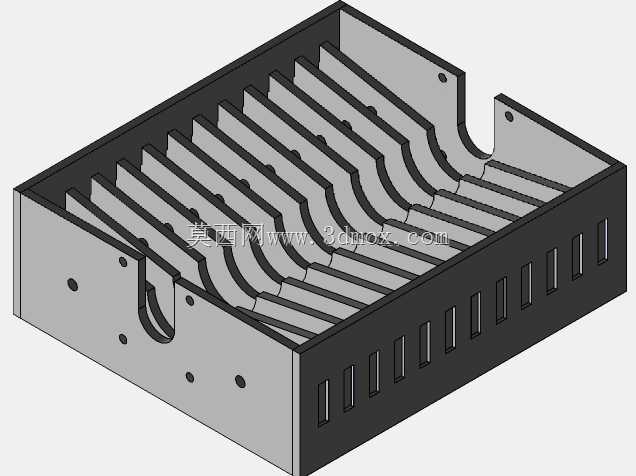

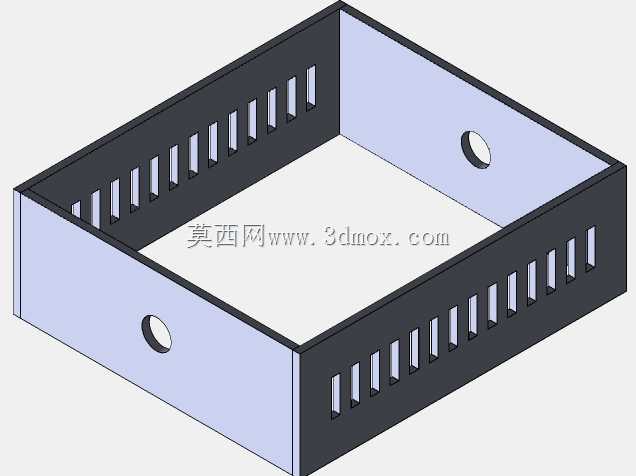

　　刀型采用大弧度曲面设计，区别于普通碎纸机的直刃刀片，这种弧形刀在啮合过程中会形成渐进式剪切角，从食材接触点开始逐步完成撕扯、剪切动作，不会出现软质食材打滑、卡料的问题；两辊的刀片采用交错啮合布置，啮合间隙控制在2mm以内，既能保证食材被剪切为均匀的小块，又不会因为间隙过小导致运转阻力陡增。箱体上部为敞口进料区，进料宽度与两辊的有效剪切长度匹配，可保证投入的食材全部落入两辊的剪切啮合区间，避免出现漏料；箱体下部为出料敞口，剪切完成的食材碎块可直接从下部排出，可配套收集容器或者下游输送机构使用。箱体侧壁开设多组长条状散热通槽，因为该结构在连续运转过程中，轴承与辊轴的转动会产生一定热量，通槽可形成自然对流散热，

　　避免长时间运转导致轴承温升过高，同时通槽也可观察内部剪切作业的状态，方便操作人员及时排查卡料问题。从安装边界来看，整套结构的外形为规整长方体，外部无突出的尖锐结构，安装时可直接通过箱体底部的安装孔固定在工作台架上，不需要额外设计复杂的安装支架；轴端预留动力输入连接位，可配套低速大扭矩的减速电机驱动，两辊之间通过齿轮啮合实现反向同步转动，不需要额外设计复杂的传动链路，整体装配难度低，后期维护时仅需要拆开侧端的轴承座即可抽出辊轴完成刀片清理或者更换。在设计思路上，这套结构优先考虑了食材接触场景的使用需求，所有与食材接触的部件均采用易清洁的结构设计，刀片与辊轴的连接采用快拆式紧固件，不需要专用工具即可完成刀片拆卸，

　　方便日常使用后的清洁作业，避免食材残留滋生细菌；箱体内部无卫生死角，所有转角均做圆弧过渡处理，不会残留食材碎渣。实际使用过程中，该结构的剪切效率可匹配小型加工点的食材处理量，单次可投入适量的软质食材，运转过程中振动小、噪音低，因为剪切辊的动平衡在设计阶段就做了配平处理，高速啮合转动时不会出现明显的共振问题，适合在室内作业场景使用。区别于工业用大型破碎机的重载荷设计，这套结构更偏向小型化、轻载荷的食材处理场景，整体结构紧凑，占用安装空间小，可直接集成到小型食材加工设备中作为核心破碎单元使用，也可单独作为 standalone 的破碎装置配套在预处理工位。
