小空间垂直夹紧式斯莫尔电磁锁结构

　　在紧凑型智能柜、小型自动化设备舱门、嵌入式储物柜这类安装空间受限的场景里，常规横向推拉式电磁锁往往会因为锁舌行程方向占用过多纵深空间，无法适配安装位局促的使用需求，这款垂直夹紧结构的电磁锁正是针对这类场景做的定向结构优化。从实际使用逻辑来看，这类电磁锁不需要像普通电控锁那样预留锁舌横向伸缩的避让空间，锁止动作沿垂直于安装面的方向完成夹紧，能把安装所需的纵深空间压缩到传统电磁锁的60%左右，非常适合内嵌式安装、夹层厚度有限的设备结构。

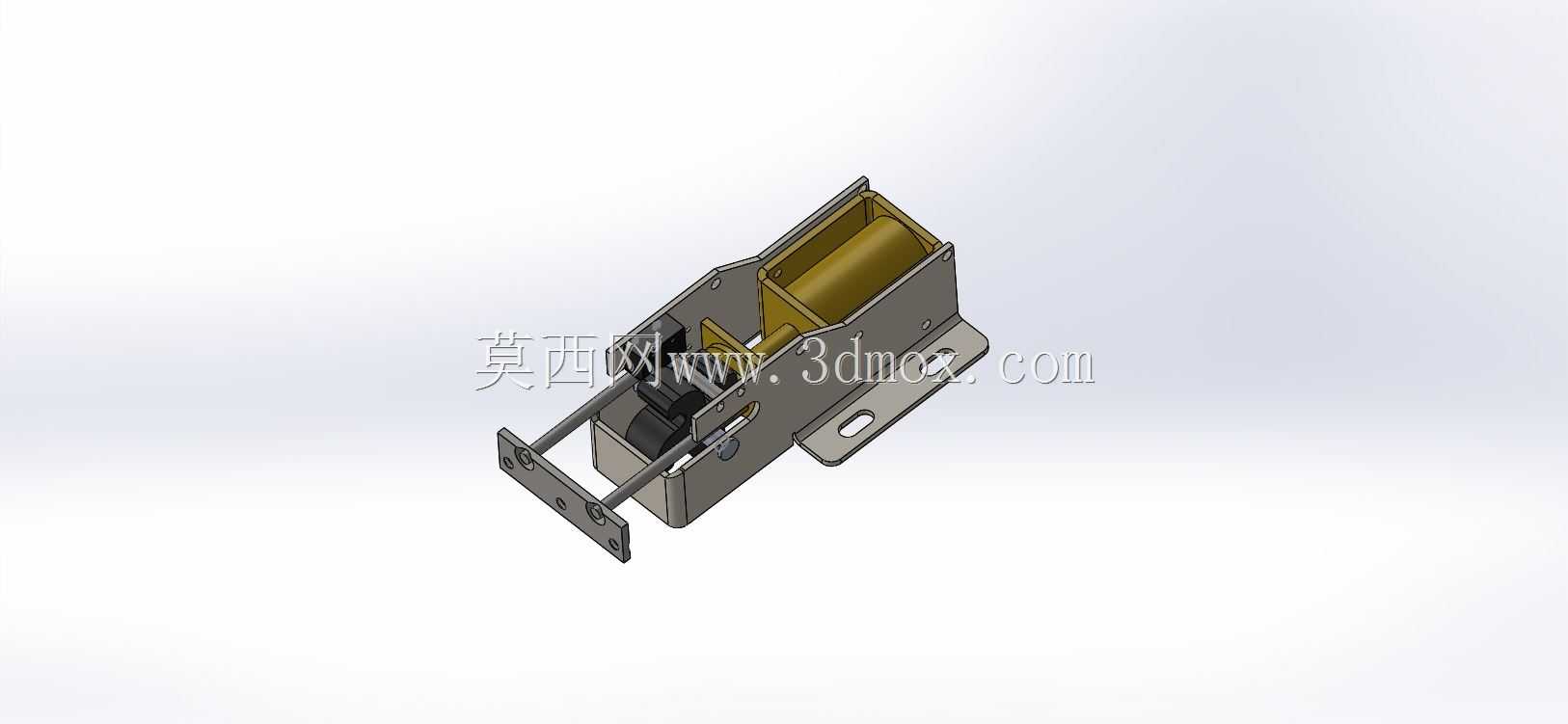

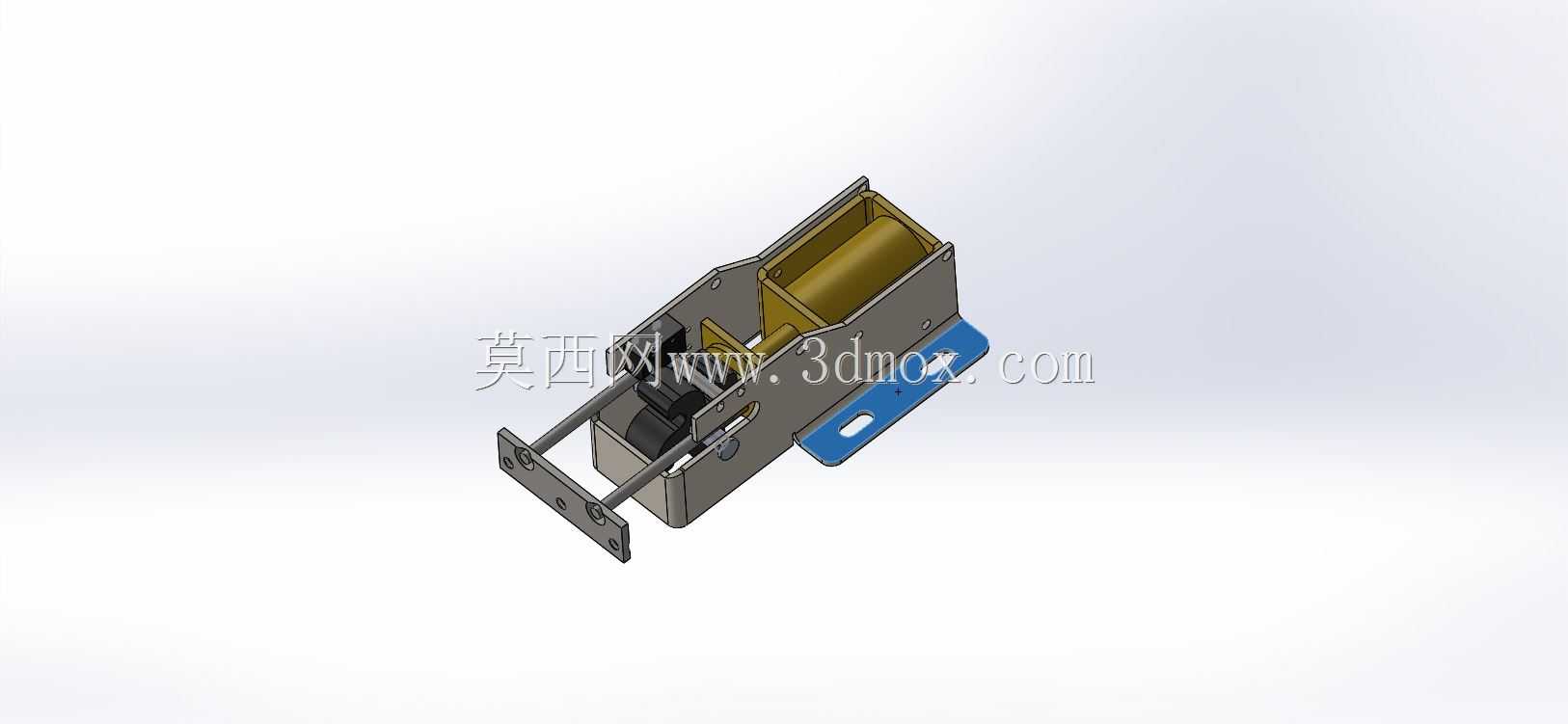

　　从功能特性上看，这款电磁锁采用电磁驱动的夹紧式锁止结构，通电时电磁组件产生磁吸力带动内部锁止机构动作，完成解锁或锁止的状态切换，断电状态下依靠内部机械结构保持锁止力，避免意外断电导致锁具失效，适配需要常闭锁止、通电解锁的安防类使用需求。锁体的金属安装支架做了多组腰型孔设计，安装时可以根据实际装配公差调整固定位置，降低安装面的孔位加工精度要求，现场装配时不需要反复配打孔位，能有效提升装配效率。伸出的锁杆配合末端的锁扣板，夹紧动作时锁扣板与锁体端面紧密贴合，垂直方向的夹紧力可以抵消门体受外力产生的晃动间隙，避免柜门闭合后出现旷量异响，相比普通卡扣式电磁锁的锁止贴合度更好。

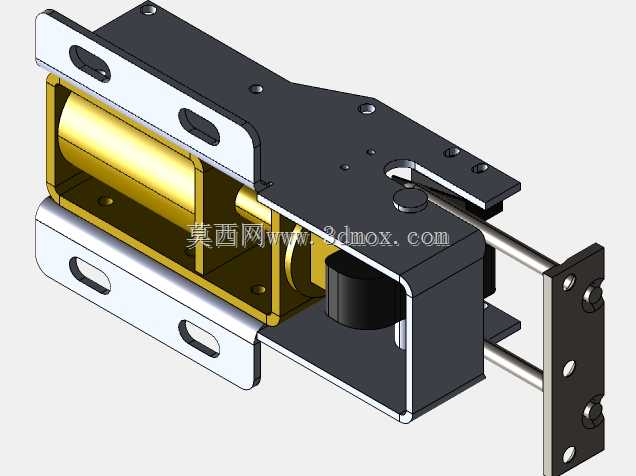

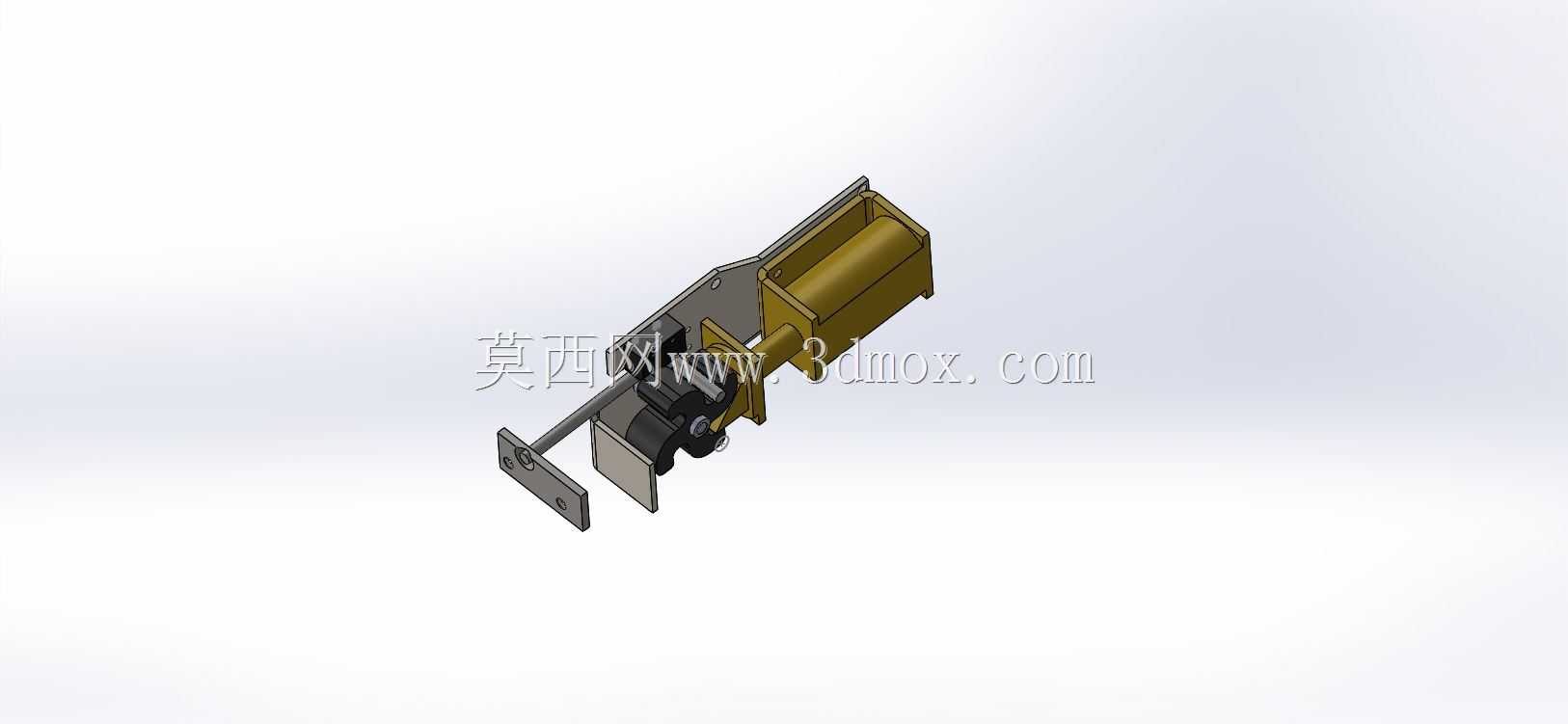

　　设计思路上，这款电磁锁把电磁线圈组件内置在金属壳体内部，外壳采用弯折成型的金属板材做防护，既可以屏蔽电磁线圈工作时产生的电磁干扰，避免对周边的弱电传感部件造成信号影响，同时金属壳体的结构强度更高，能承受一定的外力冲击，提升锁具的防破坏能力。内部的传动结构做了简化设计，没有多余的传动连杆，电磁吸合直接带动锁止卡位动作，减少了传动环节的机械磨损，长期使用的动作可靠性更高，故障率相比多连杆结构的电磁锁更低。锁体侧面的安装支架做了翻边强化处理，避免薄钢板支架在长期受力后出现变形，保证锁止位置的精度不会因为支架变形出现偏移。

　　从安装边界来看，这款锁具的整体外形做了扁平化处理，厚度方向尺寸控制得非常紧凑，安装时只需要在门体对应位置预留锁杆穿过的过孔，锁体主体可以完全隐藏在夹层内部，不会外露在设备外侧影响整体外观。锁杆的伸出长度可以根据门体的厚度做小范围调整，适配不同厚度的门板安装需求，不需要针对不同门板厚度单独定制锁具型号，选型适配的灵活性更强。锁体的固定孔位间距做了标准化设计，能兼容市面上多数小型电控柜的原有锁具安装位，旧设备锁具替换时不需要重新改动安装孔位，直接替换安装即可，降低改造成本。

　　在实际选型应用中，这类小空间垂直夹紧电磁锁尤其适合快递柜格口、小型智能售货机货道锁、办公设备内嵌储物格、实验仪器舱门这类对安装空间有严格限制的场景，锁止动作平稳，工作时的撞击噪音小，不会像普通弹子式电控锁那样在锁止时产生明显的碰撞声响，适合对噪音控制有要求的办公、医疗类设备使用。建模过程中对所有钣金件的折弯半径、装配间隙都做了符合实际加工工艺的设置，电磁线圈的安装位预留了接线的避让空间，生产时可以直接参照模型做工艺拆解，不需要二次调整结构间隙。
