3英寸CPVC塑料球阀三维结构设计

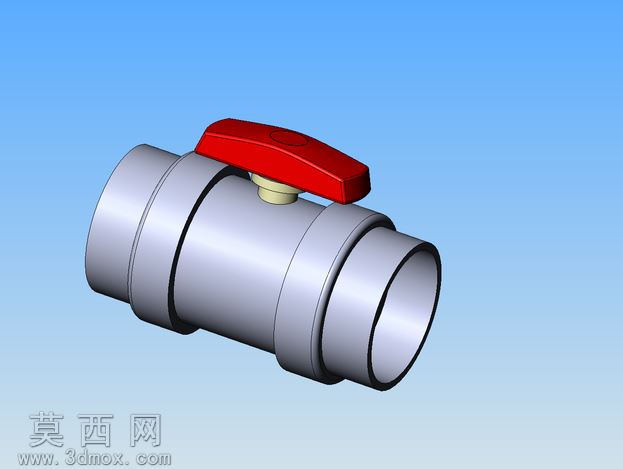

本作品为3英寸规格CPVC球阀的三维参数化建模成果，建模过程严格遵循CPVC塑料球阀的实际生产尺寸规范，在SolidWorks平台下完成全零件建模与虚拟装配。建模阶段首先梳理球阀的核心组成结构，将整体拆分为阀体、阀芯、阀杆、手柄、密封衬套、连接端环六大核心零件，针对每个零件单独建立基准面与草图轮廓，通过旋转、拉伸、切除等基础特征命令构建主体结构，对阀体两端的承插连接结构做了精准的尺寸还原，保证连接段的内径、壁厚、限位凸台尺寸完全适配3英寸CPVC管路的安装标准。材质与渲染环节，针对不同零件的实际材质属性匹配对应材质参数：阀体部分赋予浅灰色硬质CPVC塑料材质，调整材质的粗糙度、反光度参数还原工程塑料的哑光质感；操作手柄赋予亮红色硬质塑料材质，添加轻微的表面反光效果匹配工业阀门手柄的视觉特征；阀杆与阀芯密封部位添加米黄色耐磨塑料材质，区分不同功能部件的材质差异；整体渲染采用渐变浅蓝色背景，添加柔和的环境光与定向光源，避免模型表面出现过曝或死黑区域，清晰展现各零件的轮廓边界与装配关系。结构设计上还原了球阀的直通式流道结构，阀芯采用通孔球体设计，保证介质流通时的阻力最小，手柄与阀杆的连接部位做了扁位限位结构，可实现手柄90度旋转完成阀门全开与全关的动作切换，阀体两端的环形凸筋结构还原了CPVC球阀粘接连接的定位特征，各零件间的装配间隙按照实际装配公差设置，既保证虚拟装配无干涉，也符合实际产品的装配工艺要求。建模过程中对所有特征做了参数化关联，后续若需调整阀门通径规格，仅需修改核心草图尺寸即可快速完成同系列不同规格球阀的模型衍生，整体模型结构完整，细节还原度高，可用于管路系统的虚拟装配演示、产品结构展示以及相关教学场景使用。
