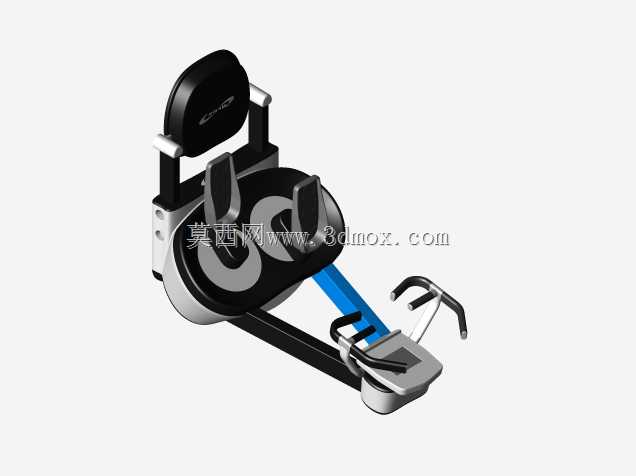

螺旋侧向训练器X1

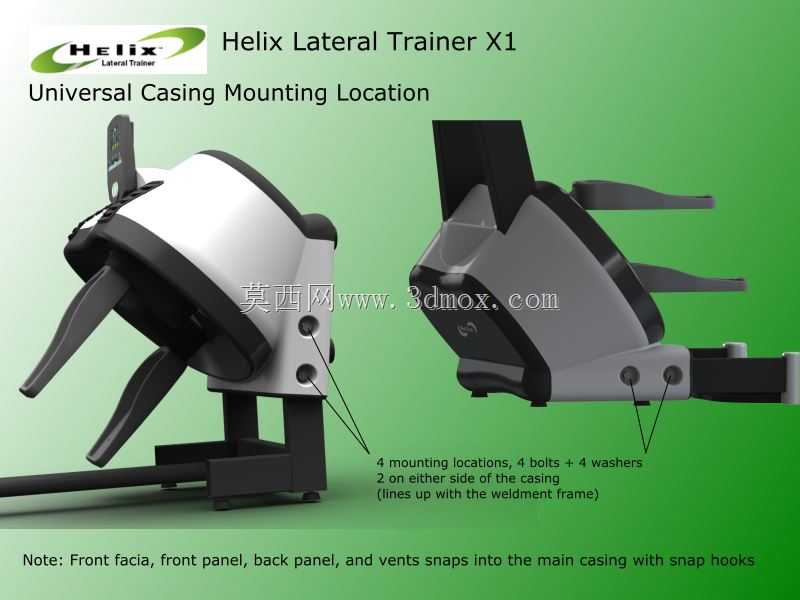

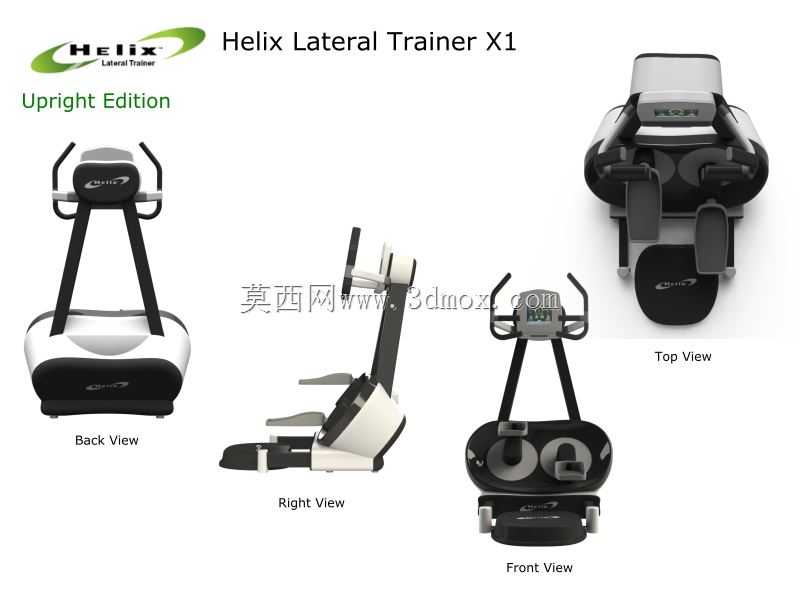

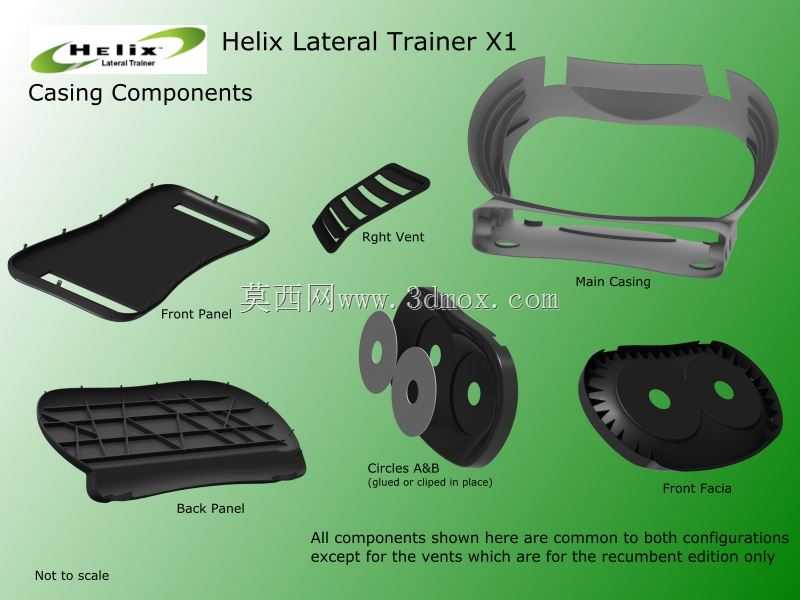

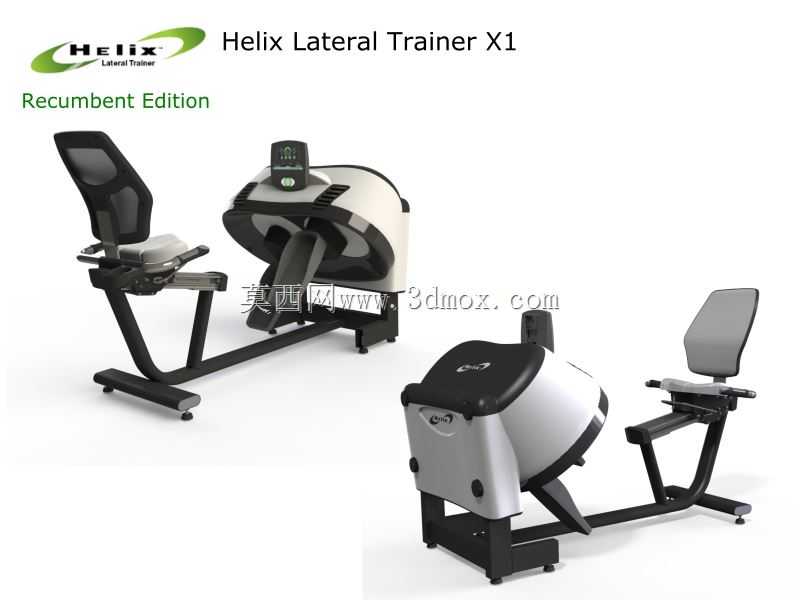

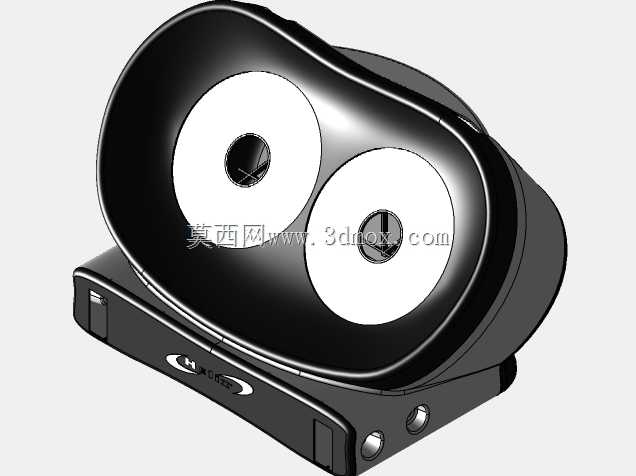

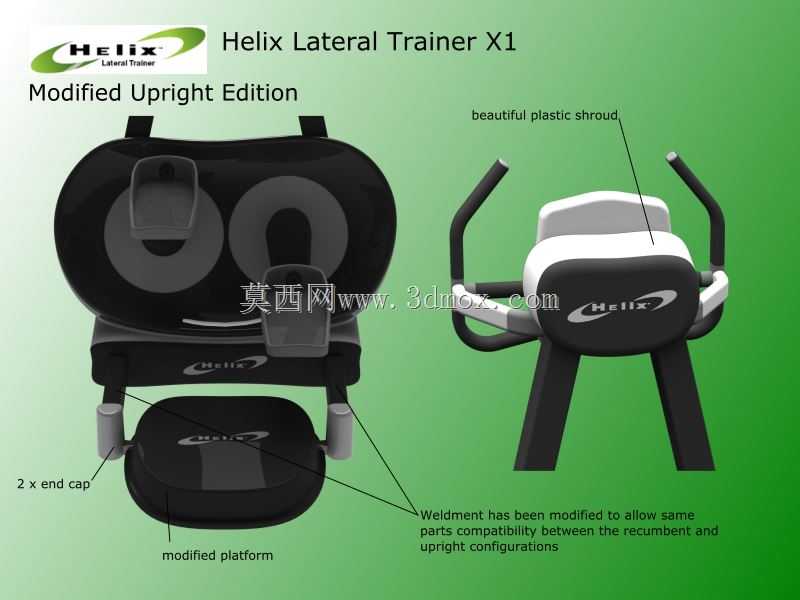

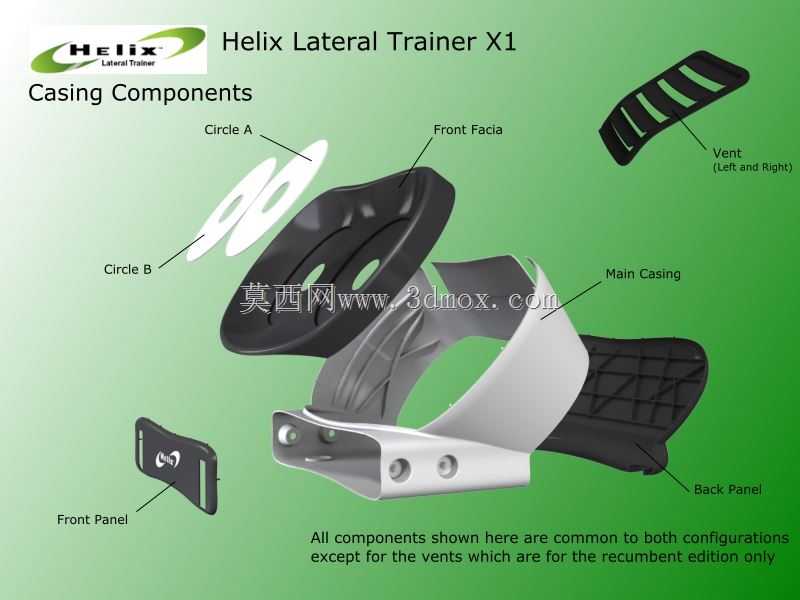

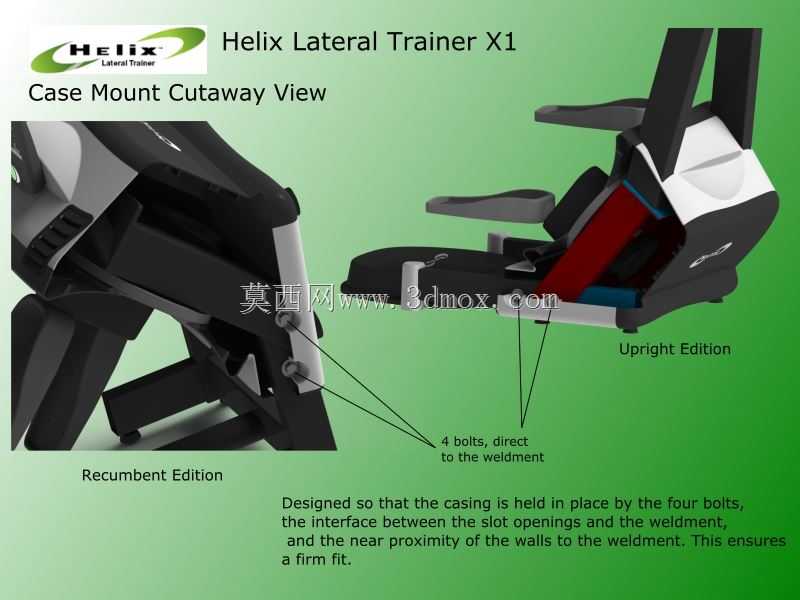

我的设计很独特，很实用because:- it 是光滑的，美观和简单-设计有尽可能多的通用零件，用于两个单元-外壳的特定零件将易于拆卸，以便维修或维修-制造成本低，并采用注塑等常用方法-坚固耐用，足以满足日常使用的技术要求作为follows:Although considered 在概念设计阶段，已进行了设计，以适应现有的金属框架焊接件，并对倾斜版本进行了1次“允许”修改，以适应通用外壳。在一些需要支撑的塑料元件上添加了加强筋。材料厚度为4mm，所有尺寸单位均为mm。注：这些文件处于概念阶段，需要多次迭代才能达到可制造状态。这需要比这项挑战更多的时间，如果有要求，我可以做到。感谢Helix和Grabcad参加这项挑战，我希望我的参赛作品符合您的要求。：）
