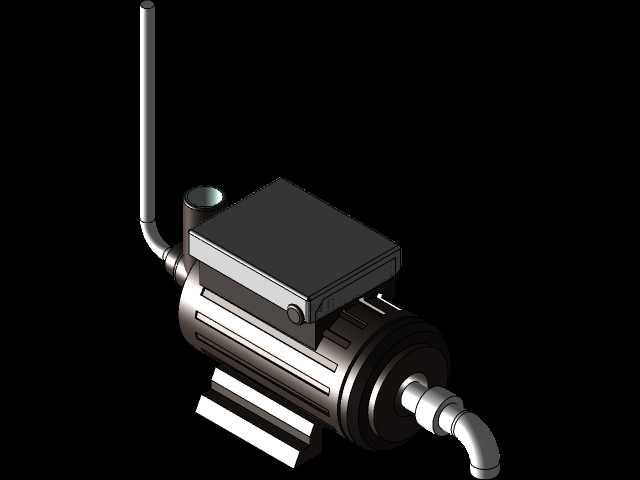

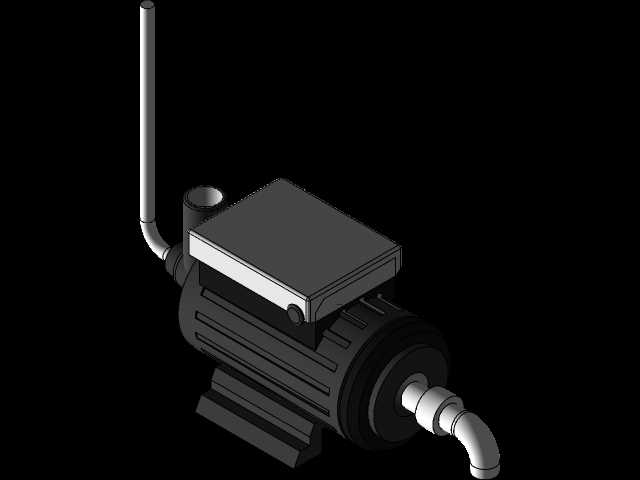

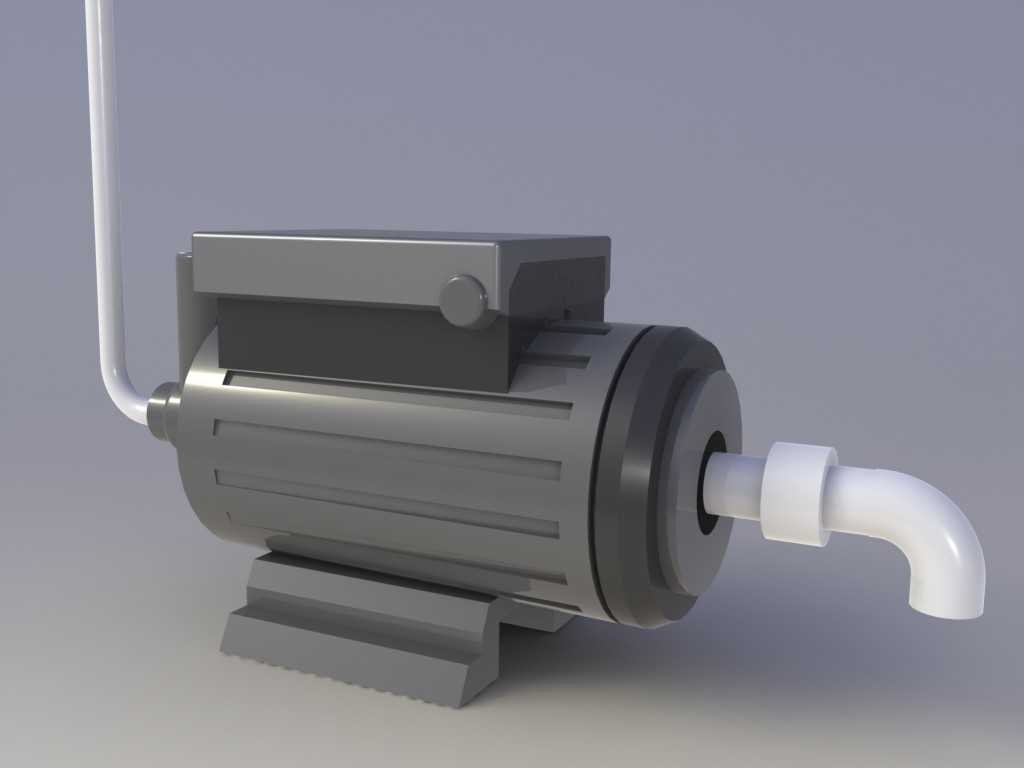

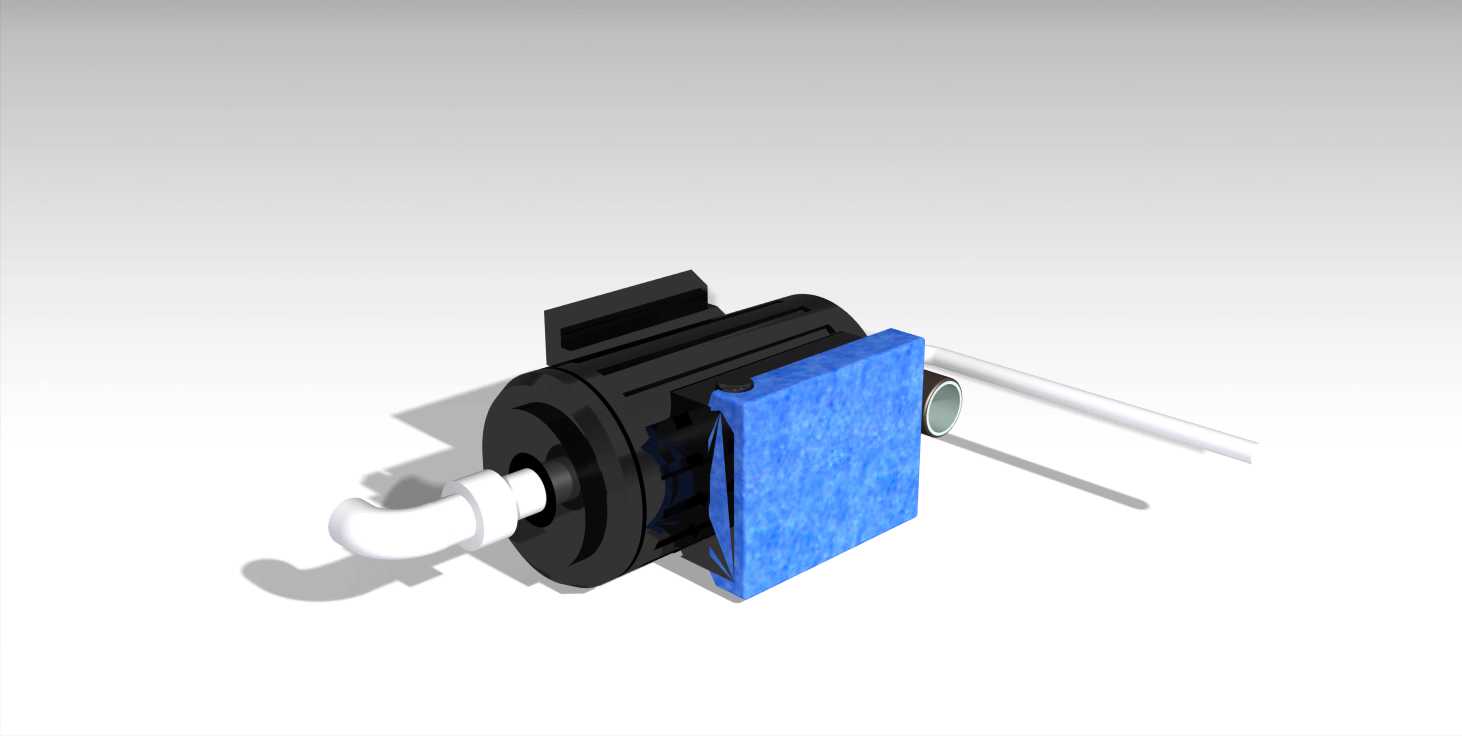

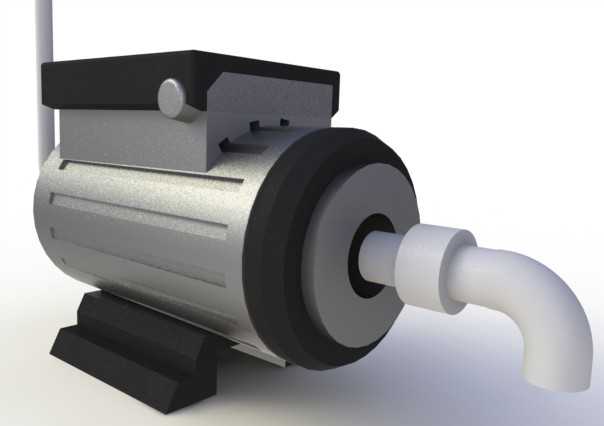

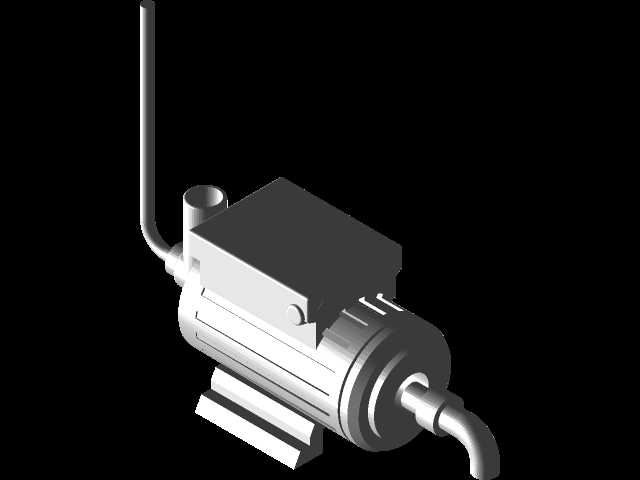

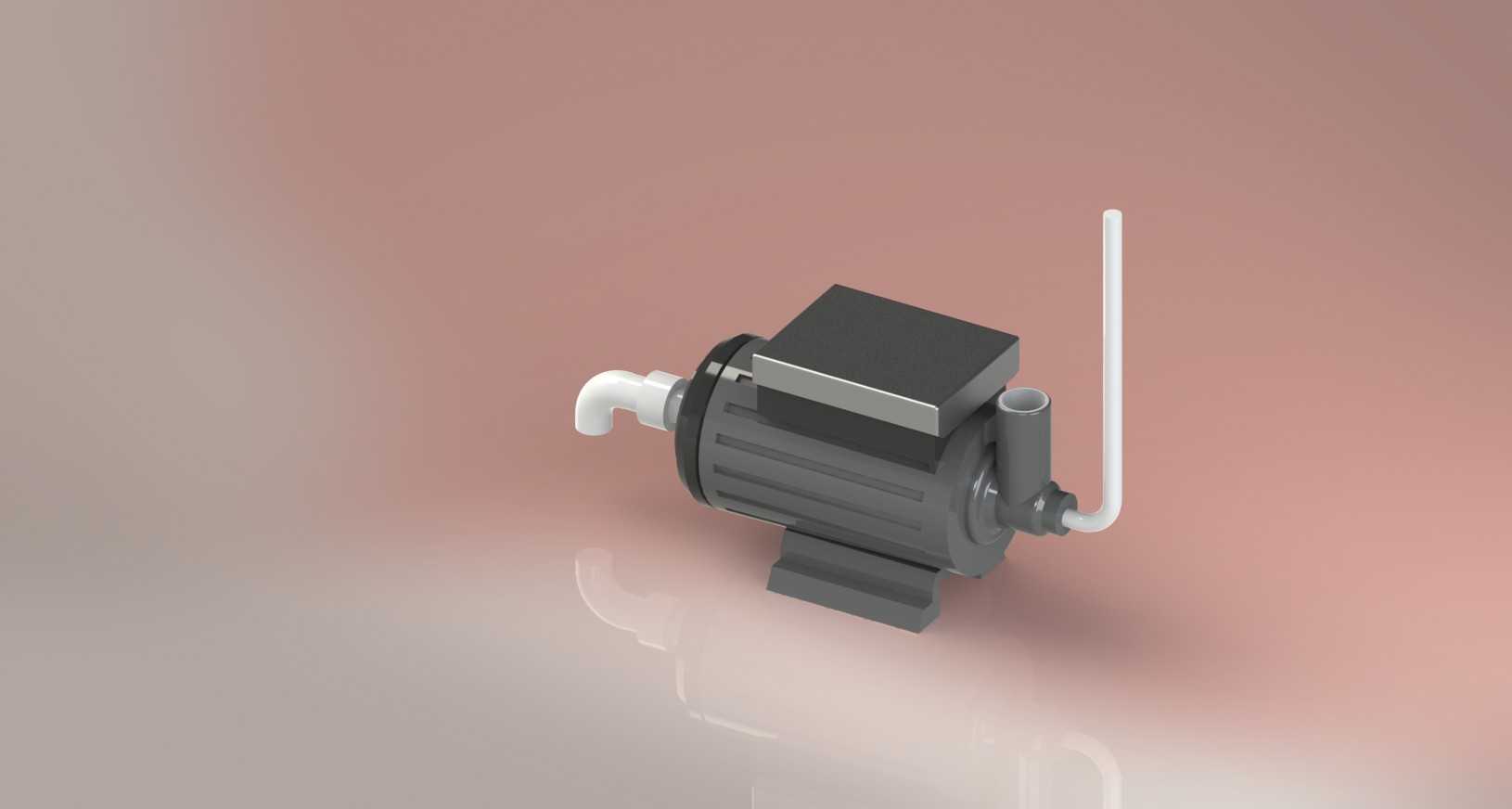

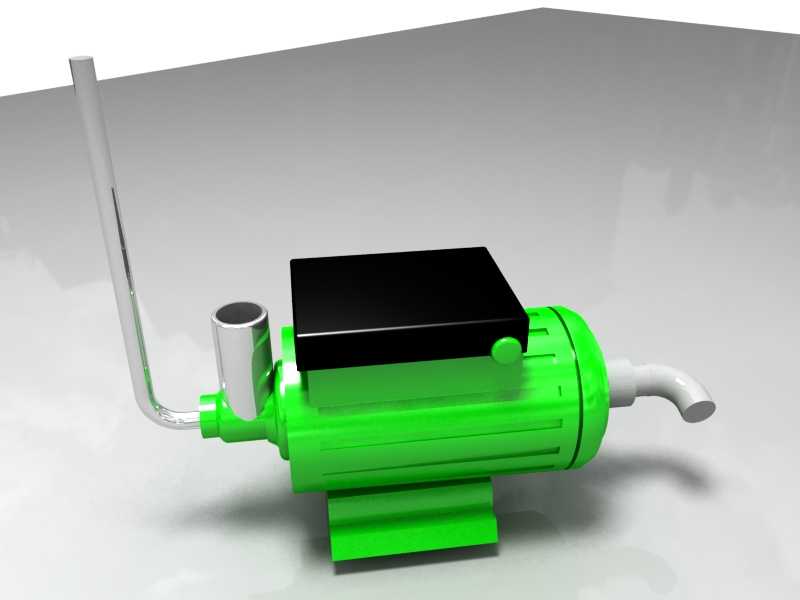

卧式单级离心泵带进出水管结构造型

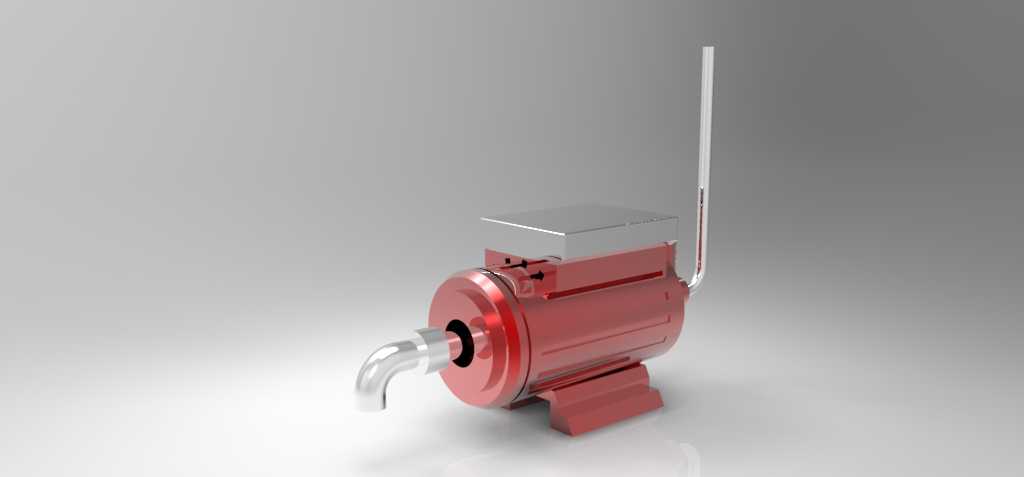

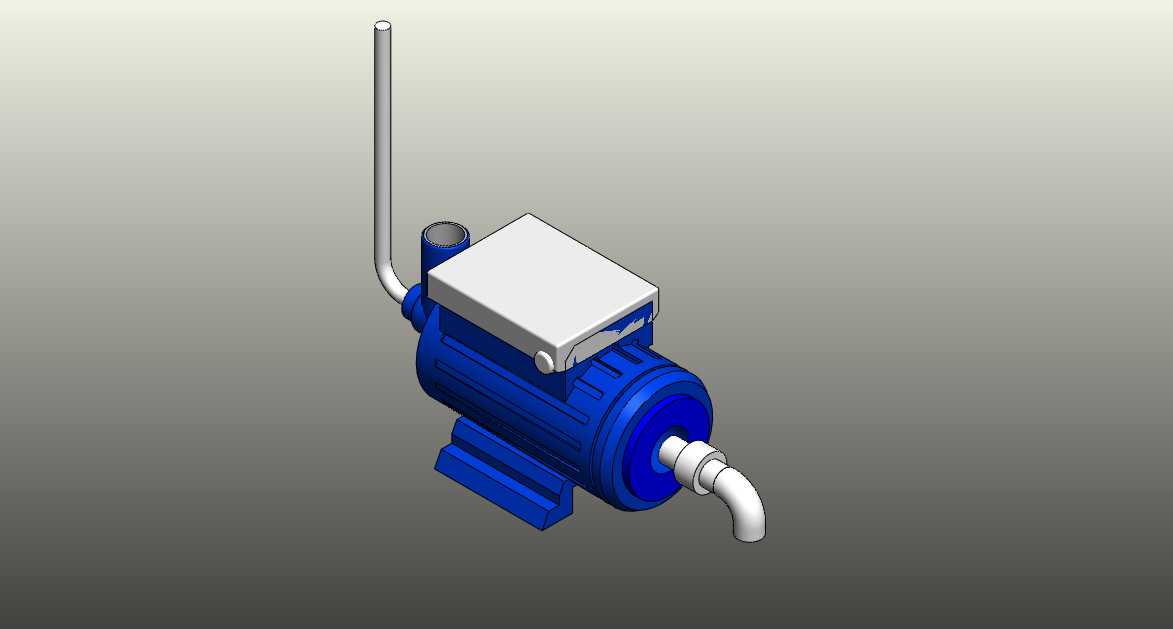

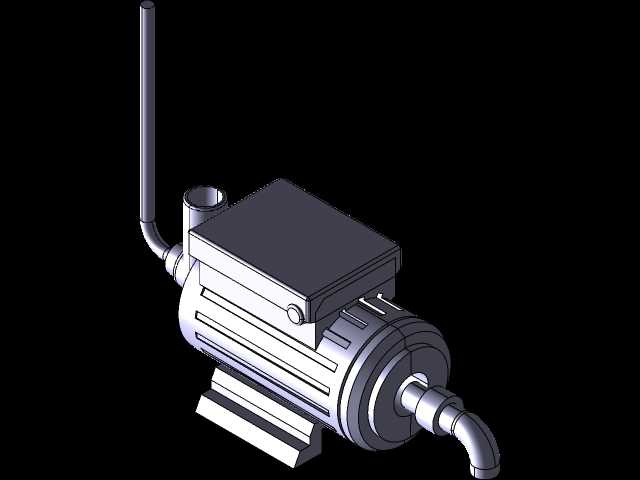

这款卧式水泵的三维造型，还原了民用及小型工业场景常用的单级离心泵完整结构，可广泛应用于家庭自来水增压、小型农田灌溉、暖通系统水循环、小型工业设备冷却水输送、庭院景观供水等场景，是流体输送环节里的核心动力设备，能够实现液态介质的加压输送，解决低水压、远距离输水、循环回路动力不足等实际问题。从功能特性来看，该造型还原了水泵的核心结构组成：上部为电机接线与防护端盒，中部为驱动电机的散热壳体，壳体表面设计有轴向散热筋结构，能够在电机运行过程中增大散热面积，带走绕组工作产生的热量，避免电机过热烧毁；电机端与泵体端采用同轴直连结构，省去了中间传动部件，既缩小了设备整体体积，也降低了传动过程中的能量损耗，提升设备运行效率。进出水接口分别设置在泵体的轴向与侧部位置，侧部进水接口搭配弯管结构，能够适配不同走向的管路安装需求，减少管路转接带来的流阻损失。在设计思路上，该造型充分考虑了民用小型水泵的实际使用需求，底部采用一体化铸造的安装底座，底座带有安装固定孔位，能够直接通过螺栓固定在水泥基础或者设备支架上，安装时无需额外制作复杂的转接支架，降低现场安装的工作量。整体外形采用紧凑式布局，电机与泵体同轴排布，整体长度控制在适配狭小安装空间的范围内，宽度方向以电机壳体外径为最大边界，高度方向从底座底面到顶部接线盒的尺寸适配常规壁挂、落地安装的空间要求，不会占用过多的安装场地。接线盒设置在电机顶部，既能够避免管路漏水时液体溅入接线端子引发短路风险，也方便操作人员进行接线操作与日常检修。从安装边界来看，该水泵的进出水接口采用标准管径设计，能够直接对接常用的PVC或者金属给水管道，安装时需要在进水端预留足够的直管段长度，避免进水涡流影响水泵的吸水效率，出水端需要预留阀门安装空间，方便后期检修时切断管路。设备底座的安装孔位间距符合小型卧式水泵的通用安装尺寸，能够直接替换同参数的老旧水泵，无需重新打孔制作安装基础，降低设备更换的改造成本。壳体的散热筋结构不仅承担散热功能，也增强了电机壳体的结构强度，在运输或者安装过程中能够承受一定的外力冲击，避免壳体变形影响内部转子的正常运转。整体造型还原了水泵的真实结构比例，各部件的衔接位置、接口尺寸都符合实际产品的设计规范，能够直观展现这类小型卧式水泵的结构特点与安装适配性。
