自动化送料裁切一体切割机结构设计

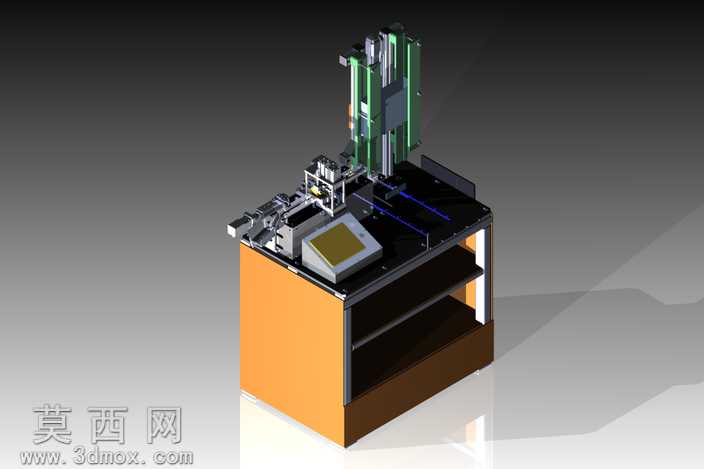

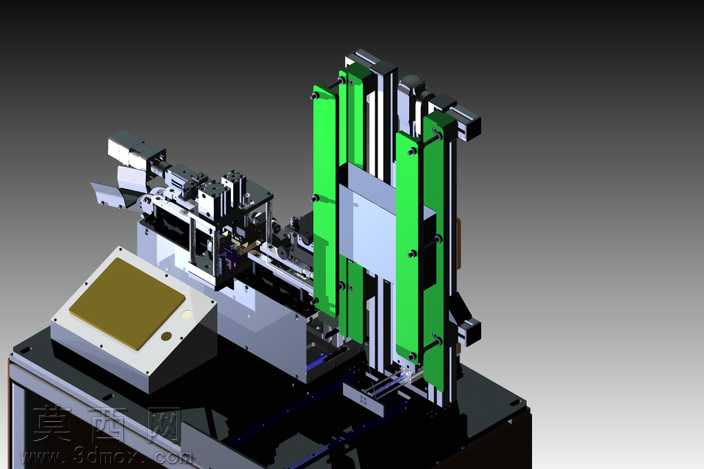

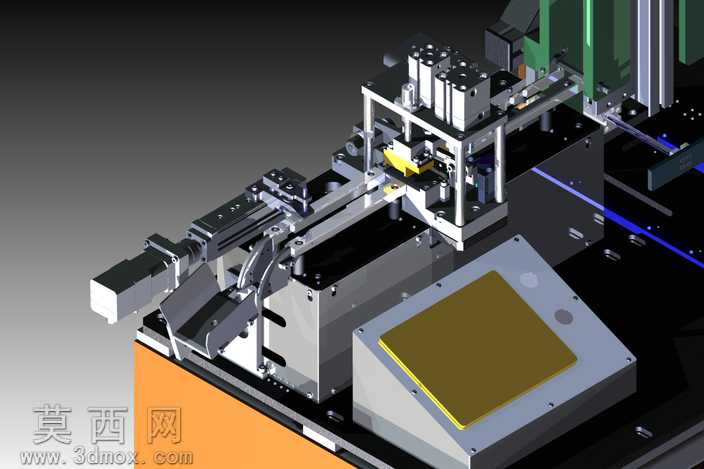

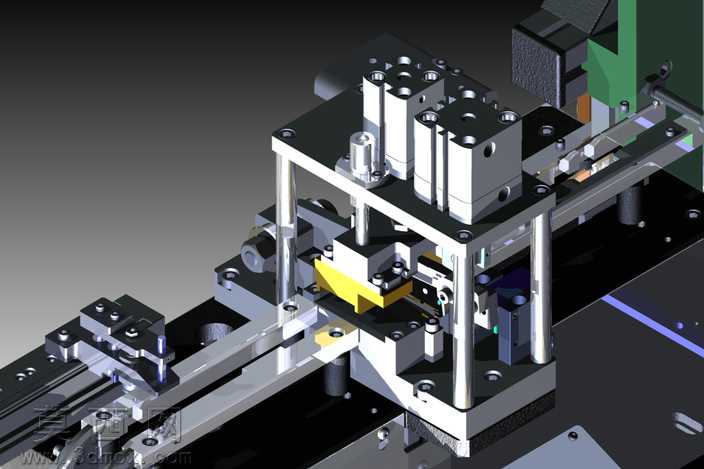

本作品为自动化送料裁切一体切割机的三维结构设计，采用三维机械设计软件完成全参数化建模，整体结构遵循模块化设计思路，将送料定位、裁切执行、机架支撑三大功能模块进行独立建模后完成总装配合，各部件间的装配约束完全符合实际机械装配的公差配合要求，可直观呈现设备的运行动作逻辑。建模过程中对标准件与加工件进行了区分处理，导向轴、紧固件、气动元件等标准件按照通用工业规格建立精确模型，非标加工件则根据裁切工艺的受力需求完成结构细化，对承力部位的板材厚度、安装孔位、定位槽结构都做了符合机加工工艺的细节设计，避免出现无法落地加工的不合理结构。渲染阶段采用金属材质组进行材质赋予，机架与加工铝件采用哑光银白金属材质模拟阳极氧化铝的表面质感，承力钢板采用深灰磨砂金属材质还原冷轧钢板的表面效果，气动元件采用亮面金属与黑色工程塑料搭配的材质组合，导轨、滑块等运动部件则做了轻微的反光处理以体现金属加工面的光洁度，整体渲染效果清晰区分不同部件的材质属性，可直观分辨各结构的功能分区。结构设计上，设备采用直线导轨作为送料载体，搭配定位夹紧机构实现待裁切物料的精准送进，裁切单元采用立式导向柱结构搭配气动执行元件，保证裁切动作的垂直度与稳定性，两侧的定位挡块可根据裁切尺寸进行调节，适配不同规格物料的裁切需求，整体结构布局紧凑，运动部件的行程预留了足够的安全距离，管线排布位置也在建模时做了预留，避免设备运行时出现管线干涉的问题。设计过程中优先考虑设备的运行稳定性与调试便捷性，各调节部位都设计了便于操作的锁紧结构，易损件的安装位置预留了足够的维护空间，无需拆解主体结构即可完成易损部件的更换，整体结构既满足自动化裁切的功能需求，也兼顾了实际生产中的装配、调试与维护需求，可作为同类自动化裁切设备设计的参考结构方案。
