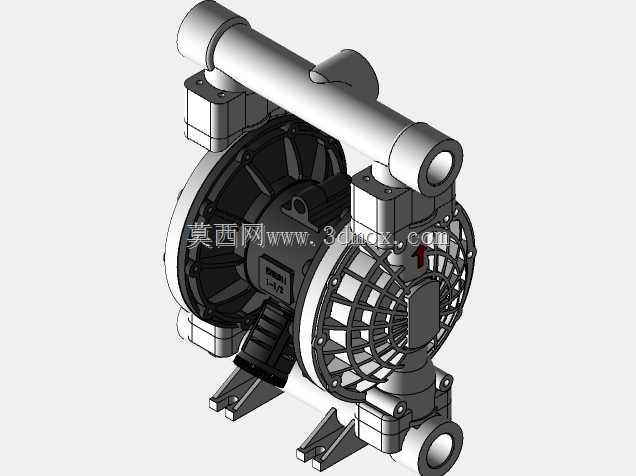

气动双隔膜泵工业流体输送设备结构

该隔膜泵结构针对工业场景中复杂流体输送需求设计，可广泛应用于化工行业腐蚀性介质输送、涂装行业涂料循环供给、污水处理环节杂质浆料转运、食品加工行业粘稠物料输送等场景，能够适配含颗粒杂质、高粘度、易挥发、具有腐蚀性的各类流体介质，解决常规离心泵难以输送特殊介质的行业痛点。设备依靠气源驱动完成隔膜往复运动实现流体抽吸与排出，工作过程中无需电力接入，具备防爆、无泄漏的核心特性，可在易燃易爆的高危作业环境中稳定运行，同时泵体运行过程中不会产生电火花，满足高危厂区的安全生产要求。从功能特性来看，该泵具备自吸能力，无需提前灌泵即可完成抽吸作业，可通过调节气源压力灵活调整输出流量与扬程，输送过程中对物料的剪切作用极小，不会破坏输送介质的原有性状，适合输送对剪切敏感的涂料、药剂、食品浆料等物料，同时泵体过流部件可根据输送介质特性匹配不同材质，满足不同腐蚀等级、不同温度区间的介质输送需求。设计过程中优先考虑了设备的安装适配性与维护便捷性，整体采用对称式结构布局，进出液口采用标准法兰连接规格，可直接对接现有工业管路系统，安装时无需复杂的基座固定，支持卧式、立式等多种安装姿态，适配不同厂区的安装空间条件。泵体两侧的隔膜腔采用快拆式压盖结构，日常维护更换隔膜、阀球等易损件时无需整体拆解管路，可大幅缩短设备停机维护时间。外形设计充分考虑了狭小空间的安装边界，整体结构紧凑无外凸的易磕碰部件，底部预留的安装支脚具备足够的结构强度，可支撑泵体满负荷运行时的振动载荷，进出口管路的中心距、安装孔位均符合通用工业泵的安装尺寸规范，可直接替换同规格的现有输送泵设备，无需对原有管路进行改造。整体结构的运动部件均做了防护设计，外部的防护格栅既可以保护内部隔膜结构不受外力撞击损坏，又不会影响泵体运行过程中的散热，管路接口处的密封结构采用多重密封设计，可实现输送介质的零泄漏，避免有毒有害、腐蚀性介质泄漏带来的安全隐患与物料损耗。
