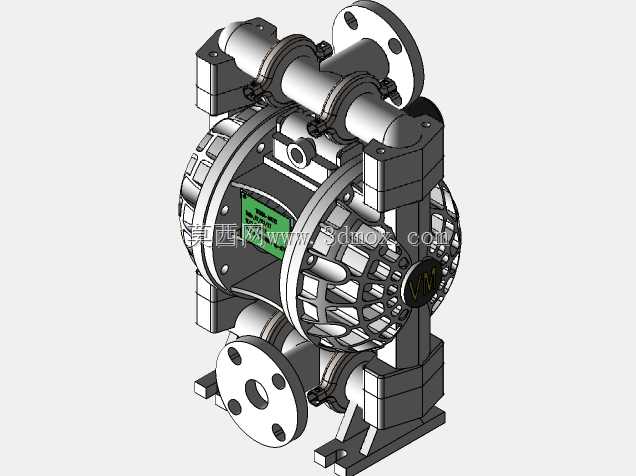

DN25规格VM系列气动隔膜泵结构设计

这款DN25通径的气动隔膜泵，在精细化工、涂装作业、污水处理、食品浆料输送场景中适配性极强，尤其适合输送含细小固体颗粒的介质、高粘度流体或是具备腐蚀性的化工物料，无需灌引水即可启动，自吸能力表现突出，运行过程中不会产生电火花，可满足有防爆要求的作业区域使用需求。从结构设计来看，整体采用对称式布局，两侧隔膜腔通过中心连杆联动，压缩空气作为动力源驱动隔膜往复形变，改变腔室容积完成介质的吸入与排出，过流部件的流道做了圆弧过渡处理，尽可能减少介质流动阻力，避免颗粒类介质在流道内沉积卡滞。进出液口采用法兰连接结构，法兰端面的螺栓孔位严格匹配DN25公称通径的标准安装尺寸，安装时可直接对接同规格管路，无需额外制作转接法兰，降低现场安装的改造成本。泵体底部设置一体式安装支座，支座上预留的安装孔位可直接固定在设备机架或是混凝土基础上，安装边界预留了足够的管路操作空间，侧面的气阀组件采用模块化设计，日常维护时无需拆解整个泵体即可完成气阀的检修与易损件更换。两侧隔膜采用带加强筋的壳体包覆，既提升了壳体的结构强度，承受管路压力波动时不易出现变形开裂，同时格栅状的加强结构也能减轻泵体整体自重，方便现场搬运与安装就位。设计过程中充分考虑了不同介质的适配需求，隔膜材质可根据输送介质特性更换，泵体的进出口方向也可根据现场管路布局调整安装角度，无需改动主体结构即可适配不同的安装朝向。气路分配阀的结构做了优化，减少了压缩空气的无功损耗，相同输出流量下耗气量更低，运行时的换向冲击更小，可降低长期运行的能耗与设备振动噪音。泵体的连接螺栓全部采用对称均布设计，紧固时受力均匀，密封面的压紧力一致，可避免因受力不均导致的介质渗漏问题，进出口法兰的密封面采用凸面结构，搭配标准法兰垫片即可实现可靠密封，适配常规的管路密封件选型，无需定制特殊规格密封件。
