G14螺纹接口数显压力变送器结构设计

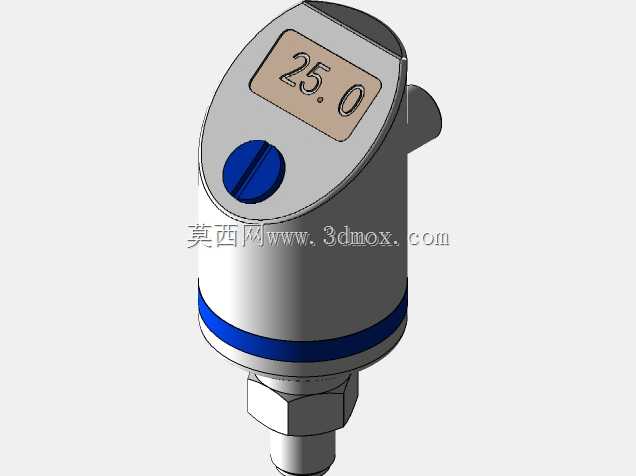

在化工流体输送、市政供水网管、液压动力站、食品级流体加工等需要实时监控管路压力的场景中，这类带数显功能的压力变送设备是整套测控回路里的核心感知终端，它的作用不只是把管路内的介质压力转换成可远传的标准电信号，还能在设备本地直接显示实时压力数值，方便现场巡检人员不用外接二次仪表就能快速判断管路压力是否处于正常区间，减少现场排查故障的时间成本。从结构设计逻辑来看，这款产品采用G14标准外螺纹作为过程连接接口，适配绝大多数工业场景下的常规压力取源口，安装时不需要额外加工非标转接件，螺纹下方预留的六角拧转面刚好适配普通活动扳手的咬合尺寸，现场安装时可以直接施加标准扭矩完成密封紧固，不会因为壳体受力不均导致内部传感芯体偏移，影响测量精度。壳体部分做了上下分段式结构设计，下半段的金属基座直接和螺纹连接段做成一体化结构，用来承载内部的压力传感芯体与信号调理电路板，上半段的显示端壳体做了圆润的弧面过渡，既可以避免现场安装时尖锐边角划伤操作人员，也能让正面的数显屏获得更好的观察视角，屏幕上方设置的嵌入式操作按键采用凹陷式设计，避免现场杂物磕碰导致按键误触发，同时按键和壳体之间做了密封结构，满足常规工业现场的防尘防水要求。壳体中部的环形装饰槽不只是外观标识作用，实际装配时这个槽位是上下壳体密封胶圈的安装定位槽，能保证整表的防护等级达到现场使用要求，不会因为喷淋、粉尘侵入导致内部电路故障。从安装边界来看，这款变送器的径向尺寸控制得比较紧凑，在密集排布的管路阀组之间安装时，不会和相邻的阀门、接头产生空间干涉，显示端的侧向出线结构也能避免垂直安装时线缆弯折半径过小导致的线缆破损问题，出线口的防水接头可以适配常规外径的工业屏蔽线缆，保证信号传输过程中不受现场电磁干扰。建模过程中需要重点关注几个配合公差：螺纹连接段和传感芯体安装腔的同轴度要控制在合理范围内，不然安装时的侧向力会直接作用在芯体上导致零点漂移；显示窗和壳体的配合要预留密封胶圈的压缩量，同时保证屏幕表面和壳体外表面齐平，避免积灰积水；内部电路板的安装柱要和壳体基座一体化成型，减少额外的连接零件，提升整体结构的抗振性能，满足工业现场设备运行时的振动工况要求。
