意大利阿拉格款管路流体过滤器结构

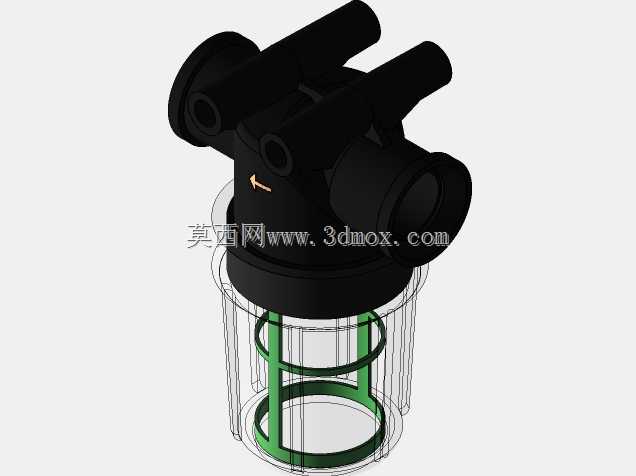

这款过滤器适配农业喷灌、园林植保、小型工业流体输送等场景的管路前置过滤需求，主要用于拦截流体中的固体杂质、颗粒碎屑，避免下游喷嘴、精密阀件、泵体流道被异物堵塞造成设备故障或流量衰减。从结构设计来看，上部采用多通式硬质接头主体，设置多个不同朝向的管路接口，可适配不同走向的管路布设需求，无需额外加装转接弯头就能完成多支路管路的接入，减少管路连接点的泄漏风险。上部主体采用高强度硬质工程塑料材质，耐受常规工况下的流体压力与轻微外力冲击，接口处做了加厚处理，可适配标准软管插接或硬管螺纹连接，安装时无需定制特殊转接件。下部滤杯采用透明可视化设计，日常巡检时可直接观察内部滤网的积污情况，无需拆解设备就能判断是否需要排污或更换滤芯，大幅降低日常维护的工作量。滤杯内部设置绿色支撑骨架，骨架采用环形加竖向筋条的结构设计，既能够承托滤网避免流体压力过大造成滤网变形塌陷，又不会过度遮挡流道造成额外的流体阻力，保证通流效率。设计过程中优先考虑了安装边界的适配性，整体结构紧凑，多接口的布局让设备可直接安装在管路交汇节点处，不需要额外预留过大的安装空间，滤杯底部预留了排污接口位置，日常排污操作无需将整个过滤器从管路上拆下，仅需打开底部排污阀就能排出积存在滤杯底部的杂质。内部滤网的过滤精度适配常规植保喷灌、小型供水回路的需求，可有效拦截粒径大于额定值的固体颗粒，滤杯与上部主体的连接采用卡扣式密封结构，拆解清洗时无需借助专用工具，徒手就能完成滤杯的拆卸与复位，密封处采用橡胶圈压合结构，保证工作压力下无渗漏。在实际选型应用中，可根据管路的流量需求匹配对应通径的接口规格，安装时需注意流体流向与主体上标注的箭头方向保持一致，避免反向安装造成滤网被流体冲脱、过滤失效的问题，设备整体可耐受常规常温流体的输送需求，适配清水、水溶性药液等无强腐蚀性的流体介质，在喷灌设备的主管路、植保机械的供液回路、小型循环水系统的前置过滤段都能稳定发挥作用，有效降低下游精密部件的故障概率，延长整套流体输送系统的维护周期。
