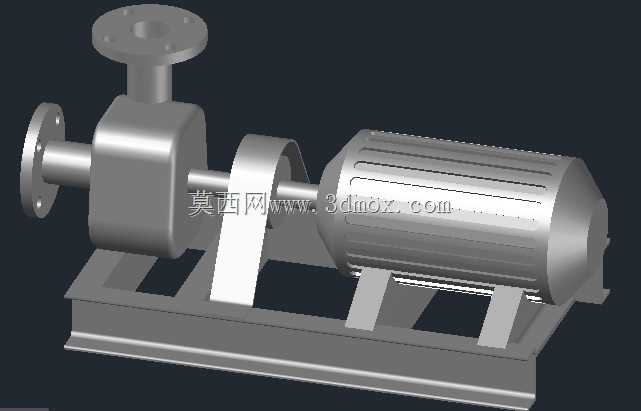

卧式单级离心泵整机结构三维设计

这款卧式离心泵的三维结构设计，紧密贴合工业流体输送场景的实际使用需求，可广泛应用于市政供水、化工介质输送、暖通循环、农田排灌、工业水处理等多个领域，核心作用是通过叶轮旋转产生的离心力完成流体增压，实现液态介质从低压端到高压端的稳定输送，适配清水、低腐蚀性化工溶液、轻度含杂流体等多种介质的输送工况。从功能特性来看，该泵采用泵头与驱动电机直联同轴的结构布局，省去了中间冗余传动部件，既降低了传动过程中的能量损耗，也大幅压缩了设备整体占地空间，泵体设置侧方水平进口与上方垂直出口的流道结构，符合流体力学走向设计，能有效减少流道内的紊流与阻力损失，提升泵组运行效率。在设计思路上，建模过程优先还原实际产品的装配逻辑，从泵腔、叶轮、密封组件的泵头模块，到连接支座、联轴器护罩的传动防护模块，再到散热筋电机、滑轨式安装底座的驱动支撑模块，每一部分都严格按照实际机泵的装配关系搭建，既还原了各部件的相对位置，也预留了后期做装配干涉检查、运动仿真的结构基础，密封位置的结构细节做了精准还原，可直观展示机械密封的安装位与压合结构，方便设计人员针对密封失效问题做优化调整。外形尺寸与安装边界方面，该卧式泵整体采用长条形卧式布局，底座为一体式槽钢焊接框架结构，底座上预留的安装螺栓孔位完全匹配常规工业机泵的安装标准，进出口法兰的尺寸、螺栓孔分布均符合通用管路连接规范，泵组整体重心落在底座支撑范围内，运行时可有效降低振动幅度，电机外壳的轴向散热筋结构、联轴器位置的半包围防护护罩、泵体与底座之间的支撑筋板都做了等比例还原，既保证了模型外观与实物一致，也能为后续的工程出图、安装布局模拟提供精准的尺寸参考，可直接用于泵站布局规划、设备安装交底、产品结构展示等场景。
