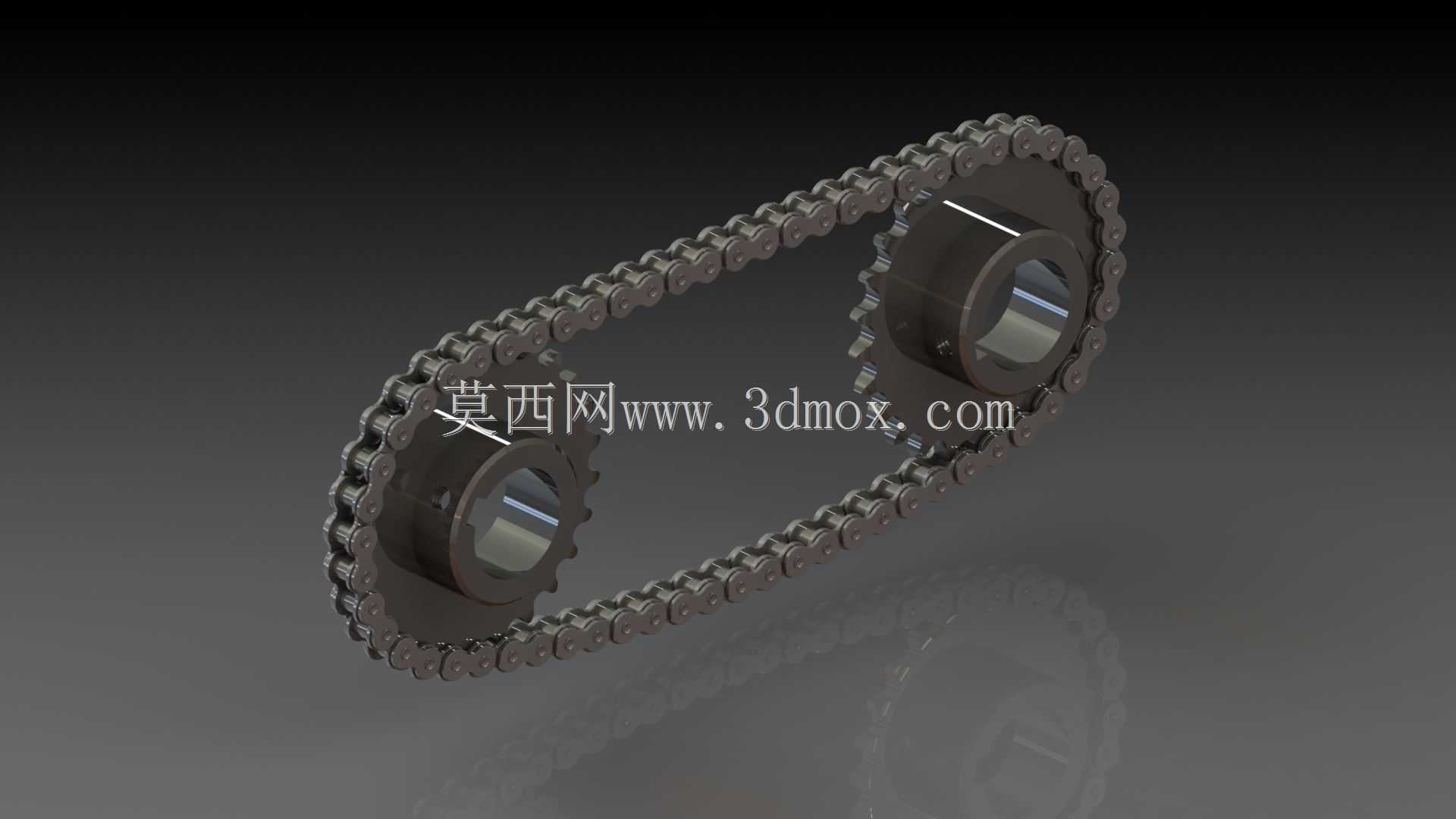

双链轮滚子链传动结构三维设计

这套链传动结构是机械传动系统中应用极为广泛的动力传递组件，常见于各类需要精准定传动比、远距离传递动力的工业设备与民用机械场景中，覆盖轻工生产线输送、农用机械动力传输、代步车辆驱动、物流输送设备传动等多个领域，可在低速重载、高温多尘、存在油污的恶劣工况下稳定完成动力传递作业，相比带传动不会出现打滑丢转的问题，相比齿轮传动对安装中心距的适配范围更广，不需要严格的密闭安装空间，日常维护成本更低。整套结构包含两个不同齿数的链轮与配套闭合滚子链条，大链轮作为从动轮适配输出端的低转速大扭矩需求，小链轮作为主动轮对接动力输入端的高转速输入，通过链条链节与链轮轮齿的精准啮合实现两轴之间的回转运动传递，可根据实际安装需求调整两轴的中心距范围，适配不同设备的内部布局空间。设计过程中首先根据传递功率、输入转速、工况载荷系数确定链条的节距、排数与破断载荷参数，再根据传动比要求匹配两个链轮的齿数，计算得到链轮的分度圆直径、齿顶圆直径、齿根圆直径参数，同时严格控制链轮轮毂的内孔直径、键槽尺寸与输出输入轴的安装公差匹配，保证装配后无径向窜动与周向打滑问题。链轮的齿形采用三圆弧一直线的标准齿形设计，保证链节能平稳顺畅地啮入啮出，减少啮合过程中的冲击与附加动载荷，降低运行过程中的噪音与磨损速率；链条采用标准滚子链结构，由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，滚子可在啮合时与轮齿形成滚动摩擦，大幅降低传动过程中的磨损量，链板经过等强度优化设计，在保证抗拉强度的前提下尽可能降低自身重量，减少高速运行时的离心载荷。安装边界方面，设计时预留了链条张紧机构的安装空间，可通过调整链轮中心距或加装张紧轮的方式补偿链条使用过程中因磨损产生的伸长量，避免链条垂度过大引发的跳齿、脱链问题；链轮的轮毂端面设计有标准的安装定位止口，可与轴端的定位台阶精准贴合，保证装配后链轮的端面跳动量控制在允许范围内，避免运行过程中出现链条侧向跑偏的问题；整套传动结构的外轮廓尺寸可根据不同设备的安装腔体进行适配调整，既可以用于开放式的传动布局，也可搭配简易护罩用于有安全防护要求的设备场景，运行过程中传动效率可达98%以上，可在多尘、有油污的环境下长期稳定工作，不需要频繁的润滑维护，适配绝大多数中低速动力传递的工况需求。
