桶形结构垂直轴风力发电装置设计

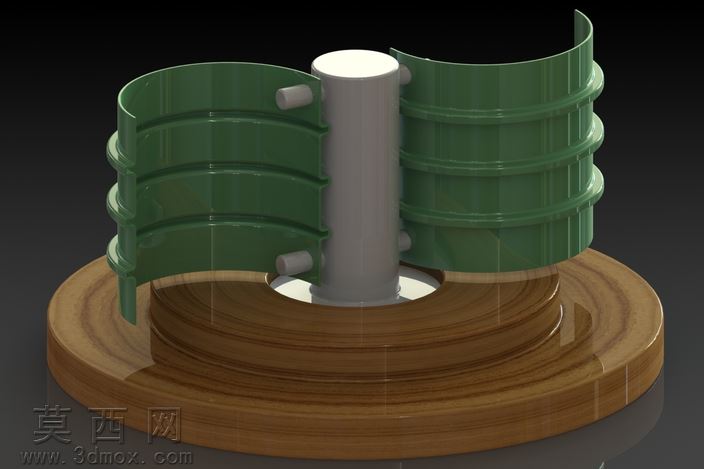

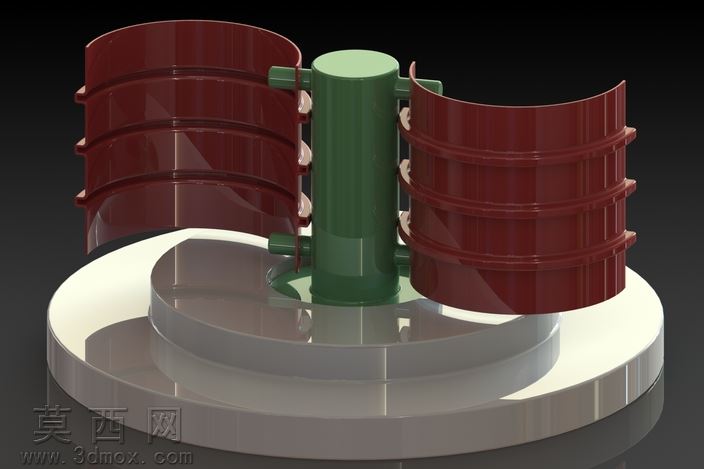

本作品为垂直轴风力发电装置的三维建模设计，整体采用对称式桶形涡轮布局，在三维建模过程中，首先完成中心主轴的参数化搭建，以圆柱特征为核心基准，确定整体装置的高度与回转中心轴线，保证后续所有环绕部件的同轴度精度。两侧的桶形风轮结构采用多层环形肋片与弧形围板组合的形式，建模时通过回转特征生成基础弧形曲面，再通过阵列命令完成多层环形加强结构的均匀排布，每一层围板边缘都做了微小的圆角过渡处理，避免渲染时出现尖锐棱角的生硬反光效果。风轮与中心主轴之间通过侧向连接支臂完成装配约束，支臂采用短圆柱加贴合面的结构设计，保证连接位置的结构强度，同时在装配时添加同轴与面重合约束，确保两侧风轮的安装角度完全对称，避免运转时出现动平衡偏差。底部采用圆形基座承载整体结构，基座设置多层阶梯环形结构，既提升了底座的视觉厚重感，也从结构上强化了装置放置的稳定性，建模时通过拉伸与切除特征完成阶梯结构的制作，同时在基座与中心主轴的连接位置做了凸台过渡，模拟实际安装中的定位结构。材质渲染阶段，整体装置统一赋予高光亮面黑色金属材质，调整材质的反射率与粗糙度参数，让曲面结构在光照下呈现出清晰的环境反射与明暗层次，突出金属材质的质感与结构的曲面弧度，背景采用纯黑色暗调场景，搭配定向聚光照明，让装置的轮廓与结构细节在明暗对比中清晰呈现，充分展现桶形风轮的层叠结构与整体对称布局。设计思路上，采用垂直轴结构无需对风装置，可接收任意方向的来风驱动，桶形围板的设计可以更好地兜聚气流，提升风能捕获效率，对称式双风轮布局能够平衡运转时的侧向受力，降低主轴的负载磨损，整体结构简洁规整，没有多余的冗余部件，既符合垂直轴风力发电机的功能需求，也通过流畅的曲面与对称结构呈现出工业设计的质感，建模过程中所有特征均保留参数化编辑属性，可根据实际功率需求调整风轮直径、层数以及主轴高度等参数，适配不同的应用场景。
