DLG/F3K滑翔机发射桩模具结构设计

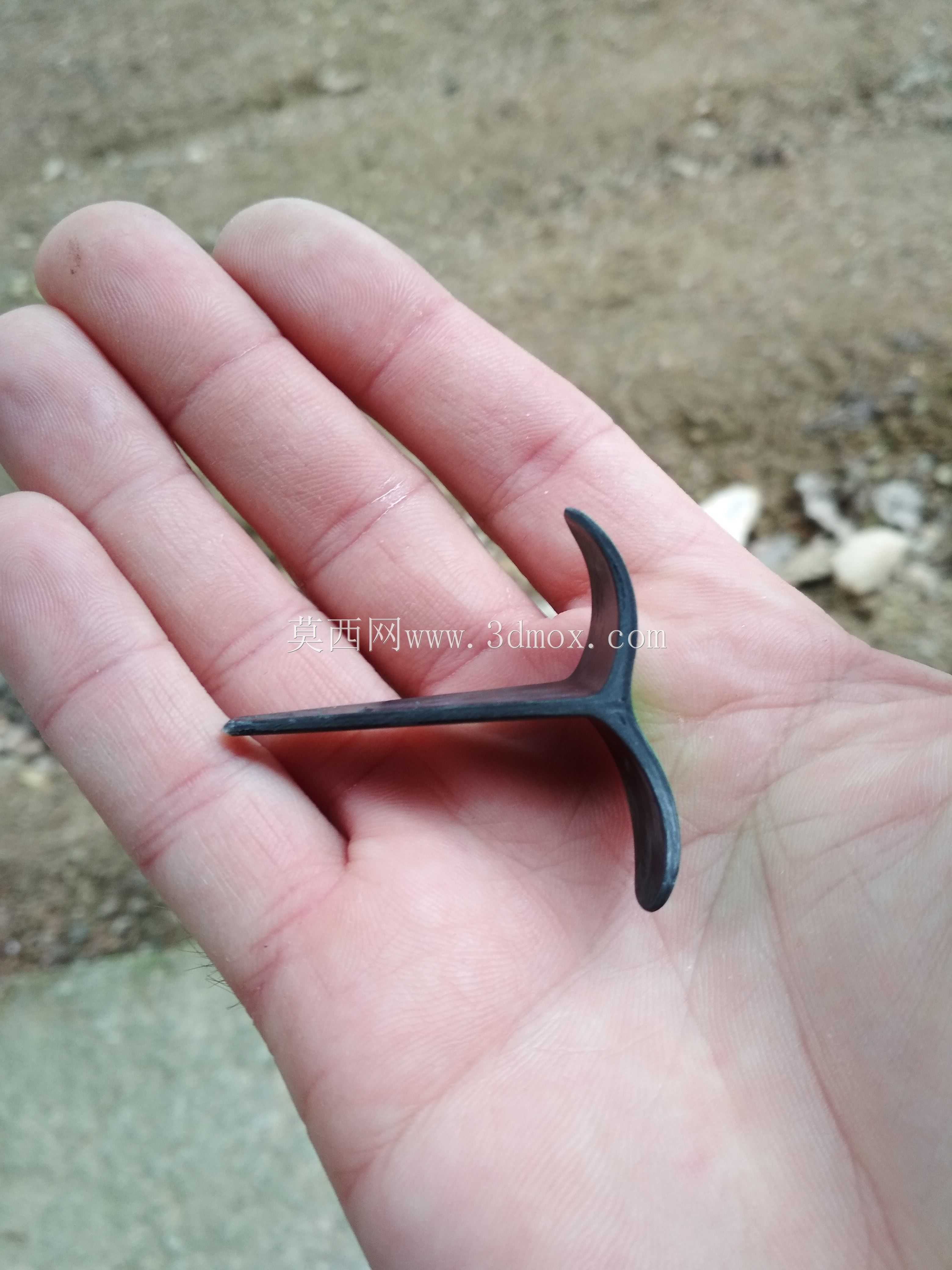

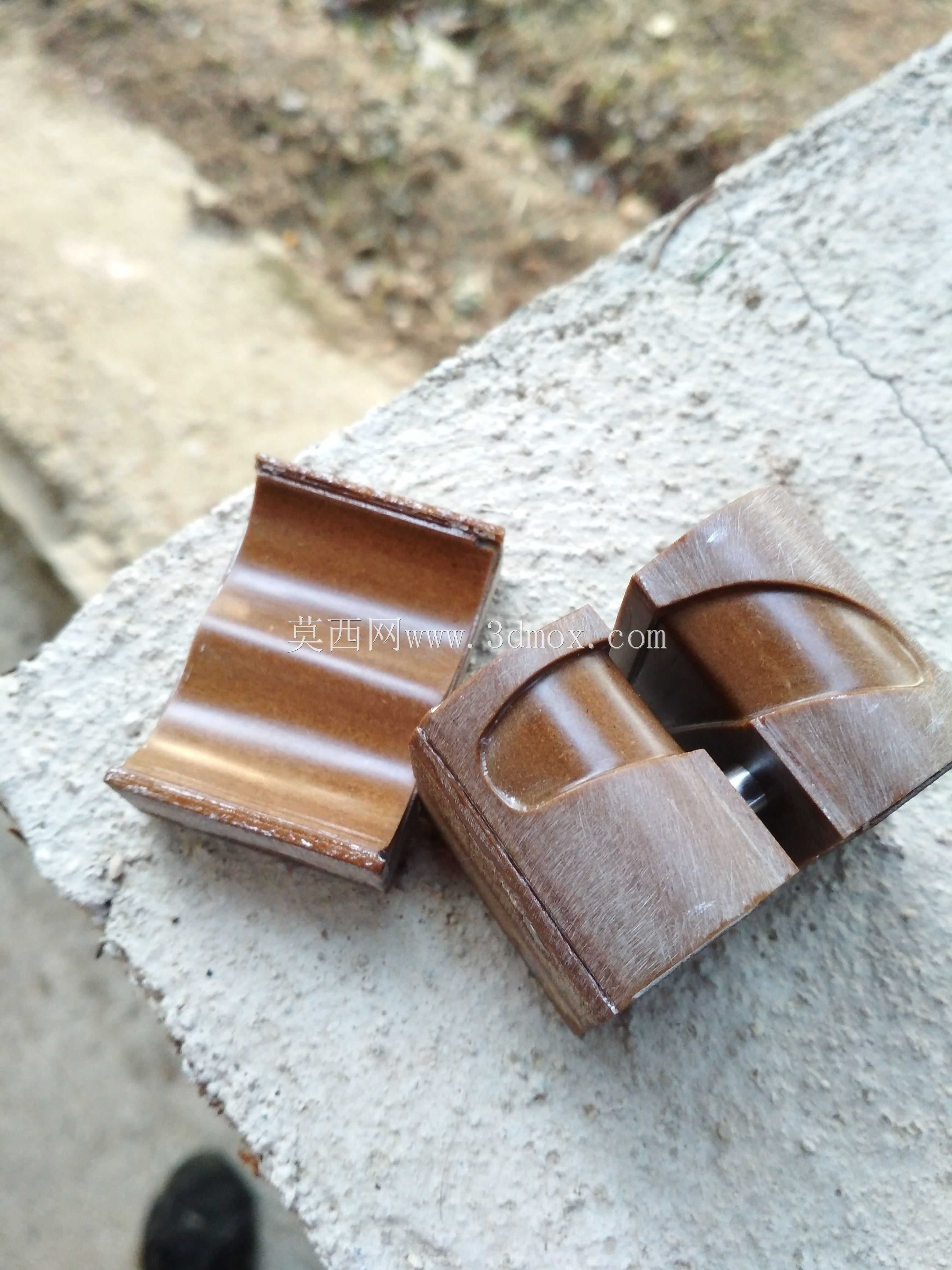

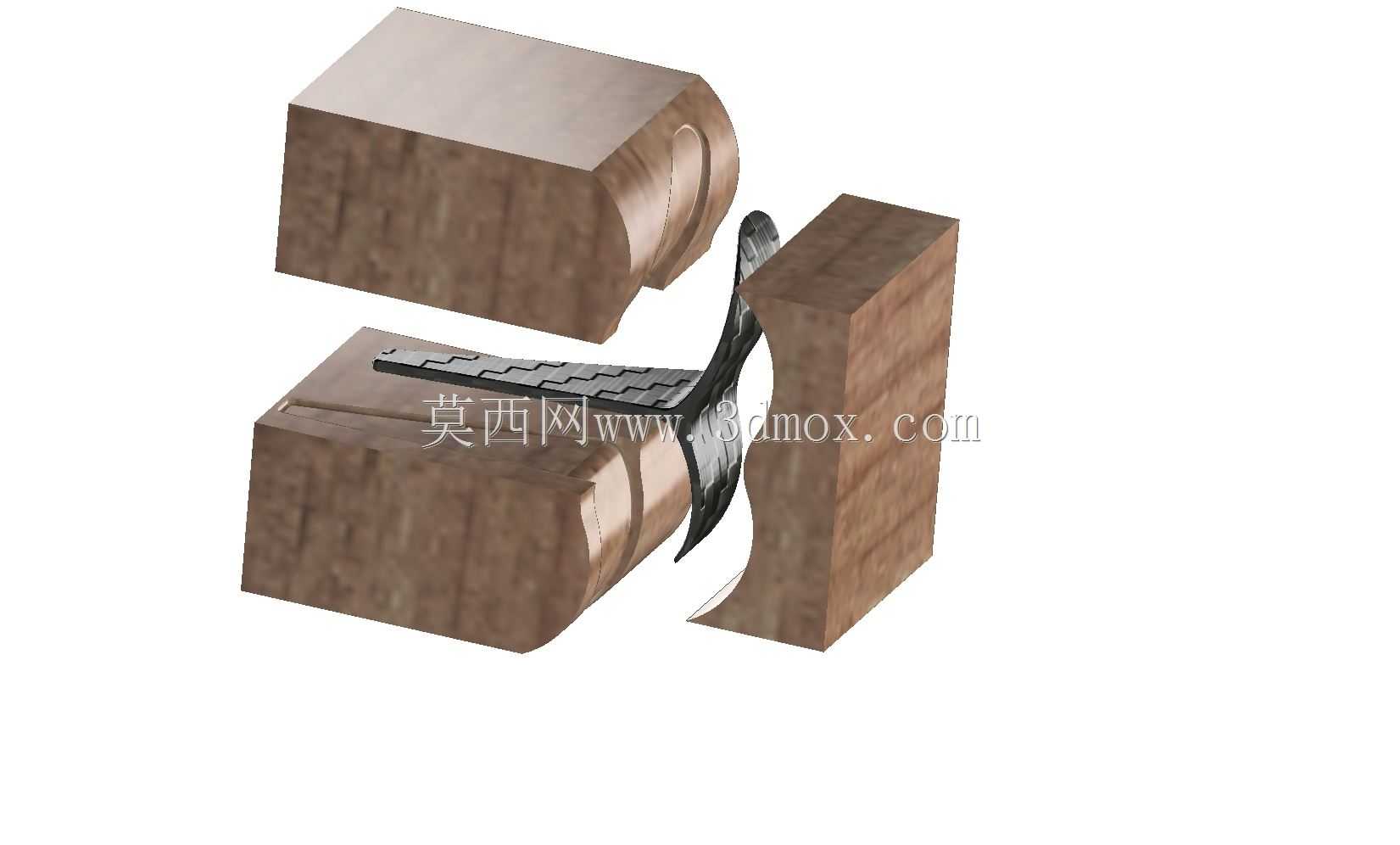

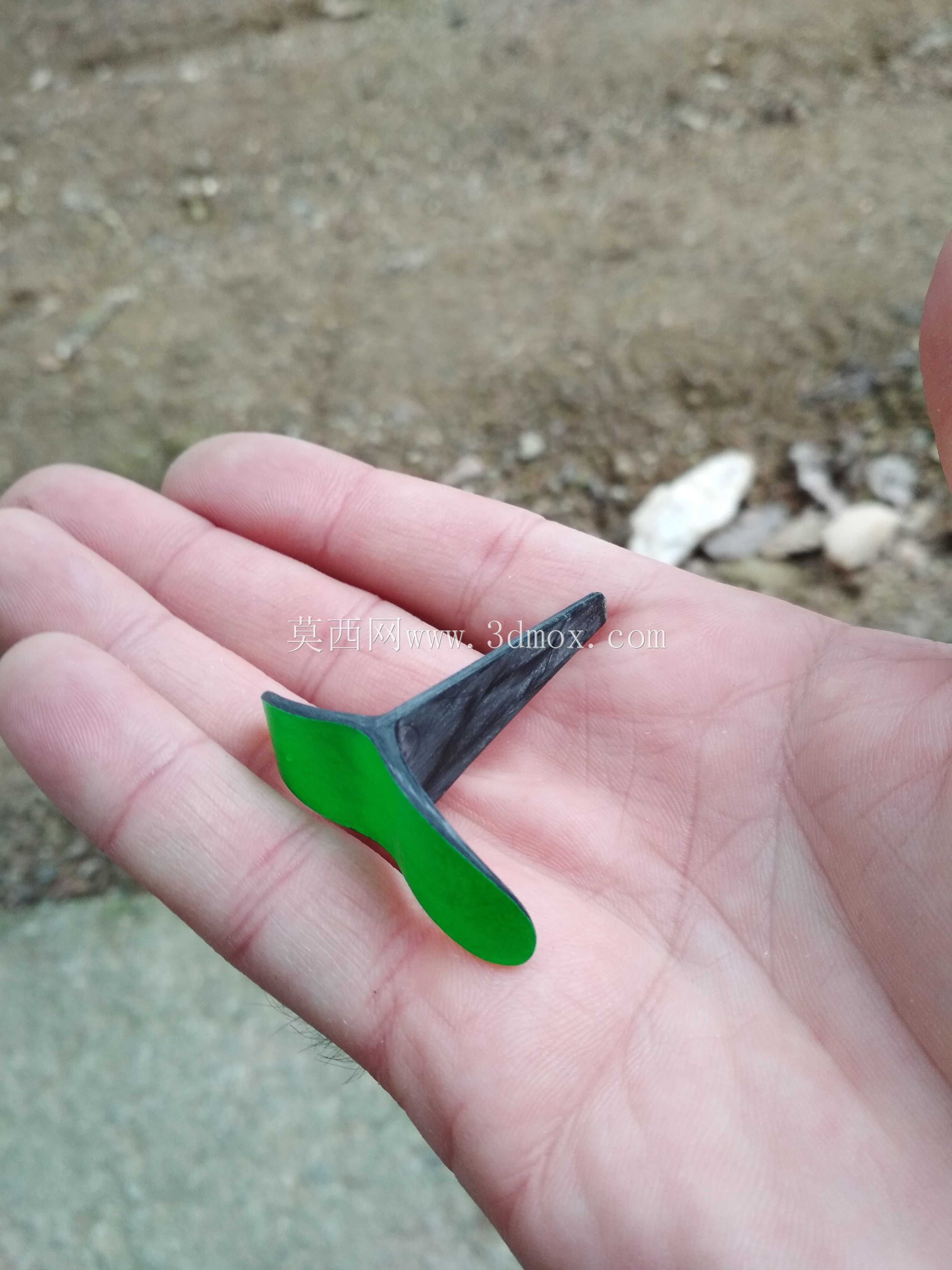

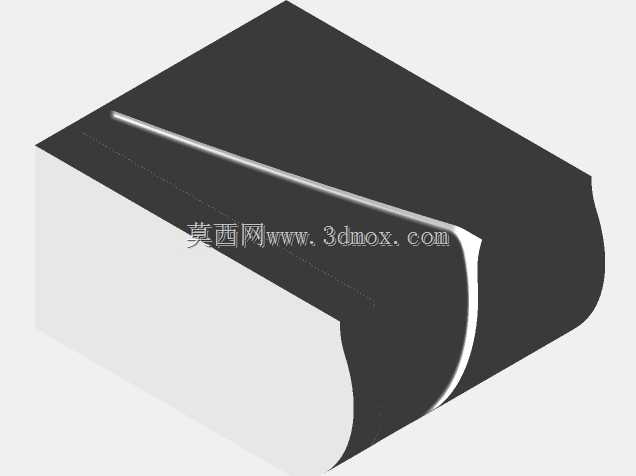

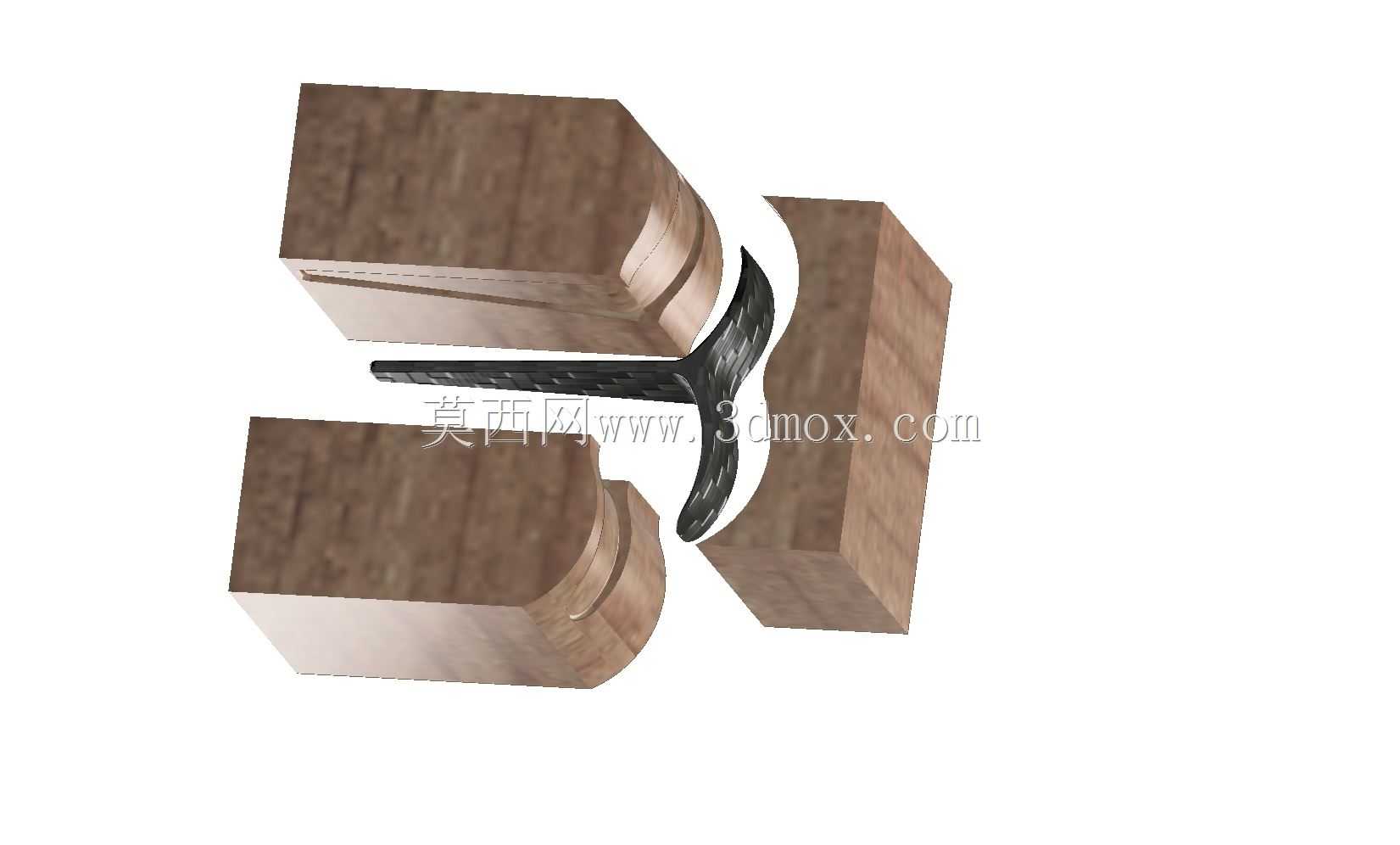

该套结构为DLG/F3K手掷滑翔机配套的下水栓发射桩加工模具，主要应用于航空模型运动领域的零部件精密加工场景，服务于F3K级无动力手掷滑翔机的发射端配件生产环节，能够为航模爱好者、小型航模加工工坊提供稳定的零件成型基准，解决自制航模发射配件一致性差、气动外形不规整的实际问题。在实际使用场景中，该模具安装于数控铣床工作台面，通过压板完成定位锁紧，以中密度纤维板为模体基材，配合数控铣削工艺完成模腔加工，可实现碳纤维材质下水栓零件的批量压合成型，成型后的零件重量可稳定控制在2.2-2.6g区间，相比传统金属钉式发射配件，空气动力学表现更优异，飞行过程中产生的寄生阻力更低，同时零件结构强度更高，能够承受发射瞬间的瞬时冲击力，长期使用不易出现形变、断裂问题。从设计思路来看，整套模具采用上下对开式分模结构，模腔曲面完全匹配发射桩的流线型气动外形，分模面沿零件最大轮廓线设置，能够有效避免压合过程中出现飞边，减少后续打磨修整的工作量；模体边缘设置有定位止口，上下模合模时可自动对齐，无需额外调整定位精度，降低了操作门槛。在安装边界与尺寸适配方面，模具整体外形为规整的方块结构，边角做了圆弧过渡处理，可适配常规小型数控铣床的装夹范围，无需定制专用夹具即可完成固定；模腔深度与碳纤维预浸料的铺层厚度完全匹配，压合时多余的胶液可沿模腔边缘的溢料槽排出，保证成型后的零件尺寸精度符合装配要求，能够直接与F3K滑翔机的机身发射挂点完成适配安装，无需二次修配。相比传统手工打磨制作的发射桩配件，该模具成型的零件外形一致性更高，气动外形经过优化，能够减少滑翔机发射阶段的气流干扰，提升出手后的初始飞行稳定性，同时模具本身加工难度低，材料获取便捷，适合小批量自制生产场景，大幅降低了高精度航模配件的制作门槛，也让零件的更换维护更加便捷，无需依赖成品配件采购即可完成配件自制。
