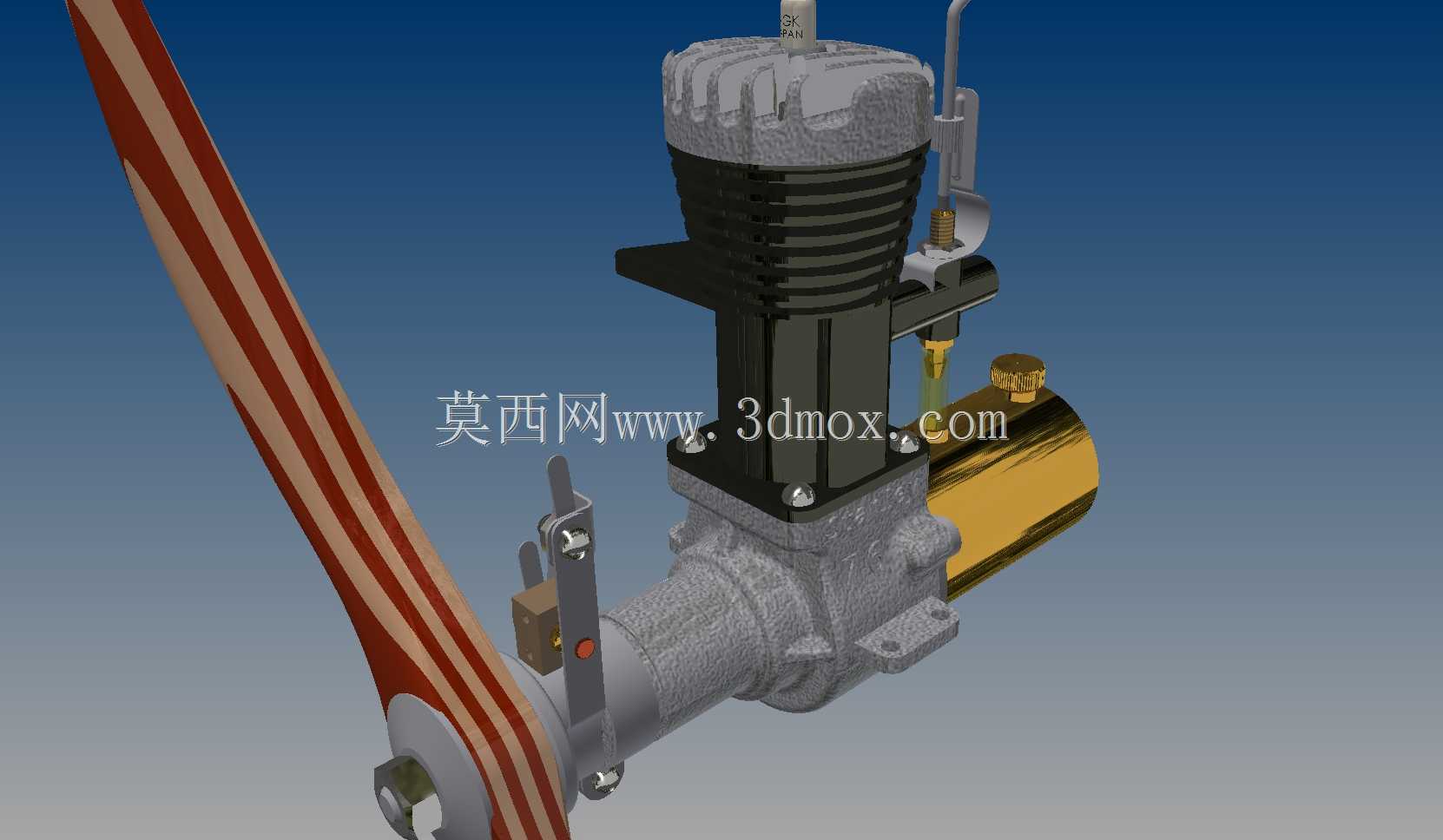

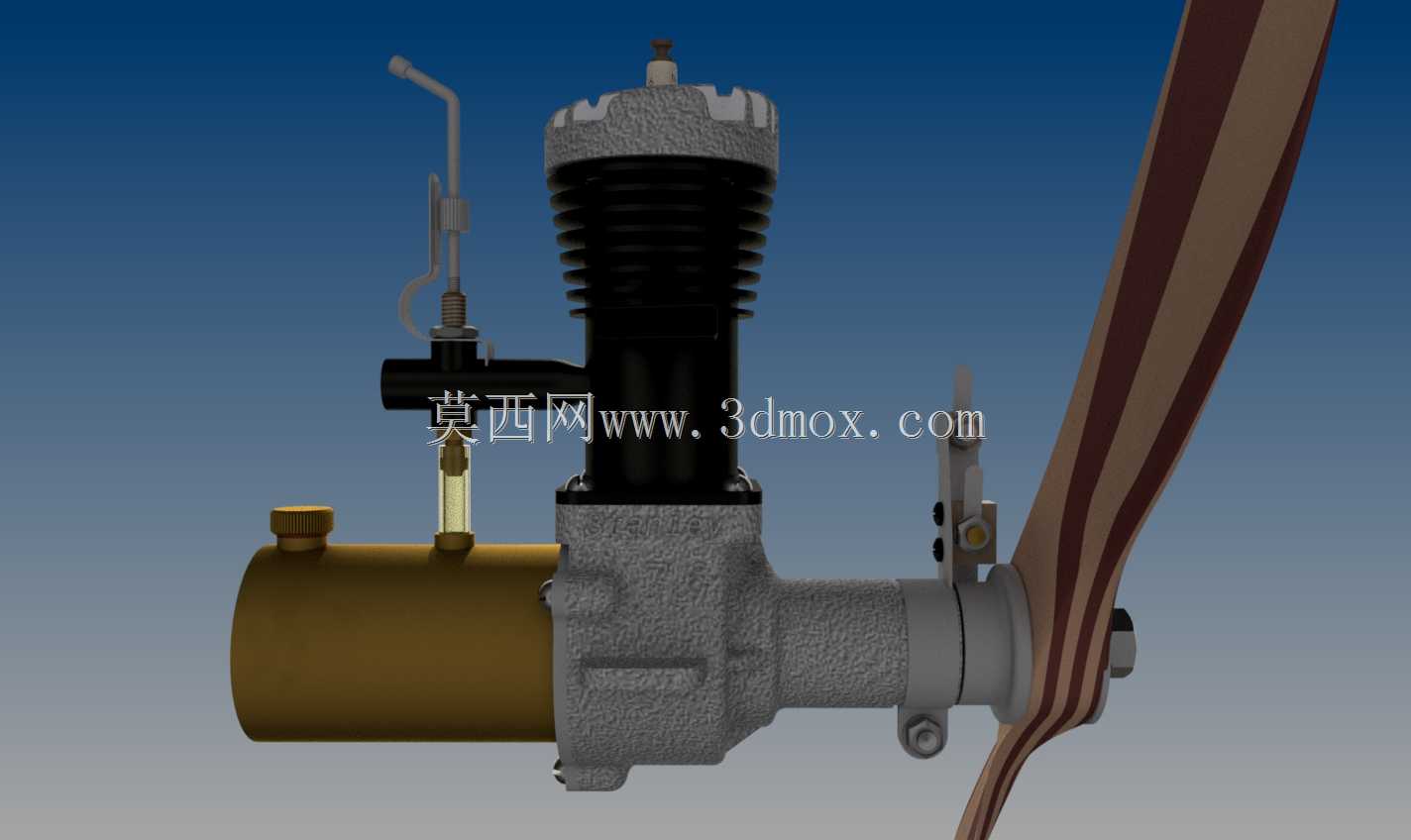

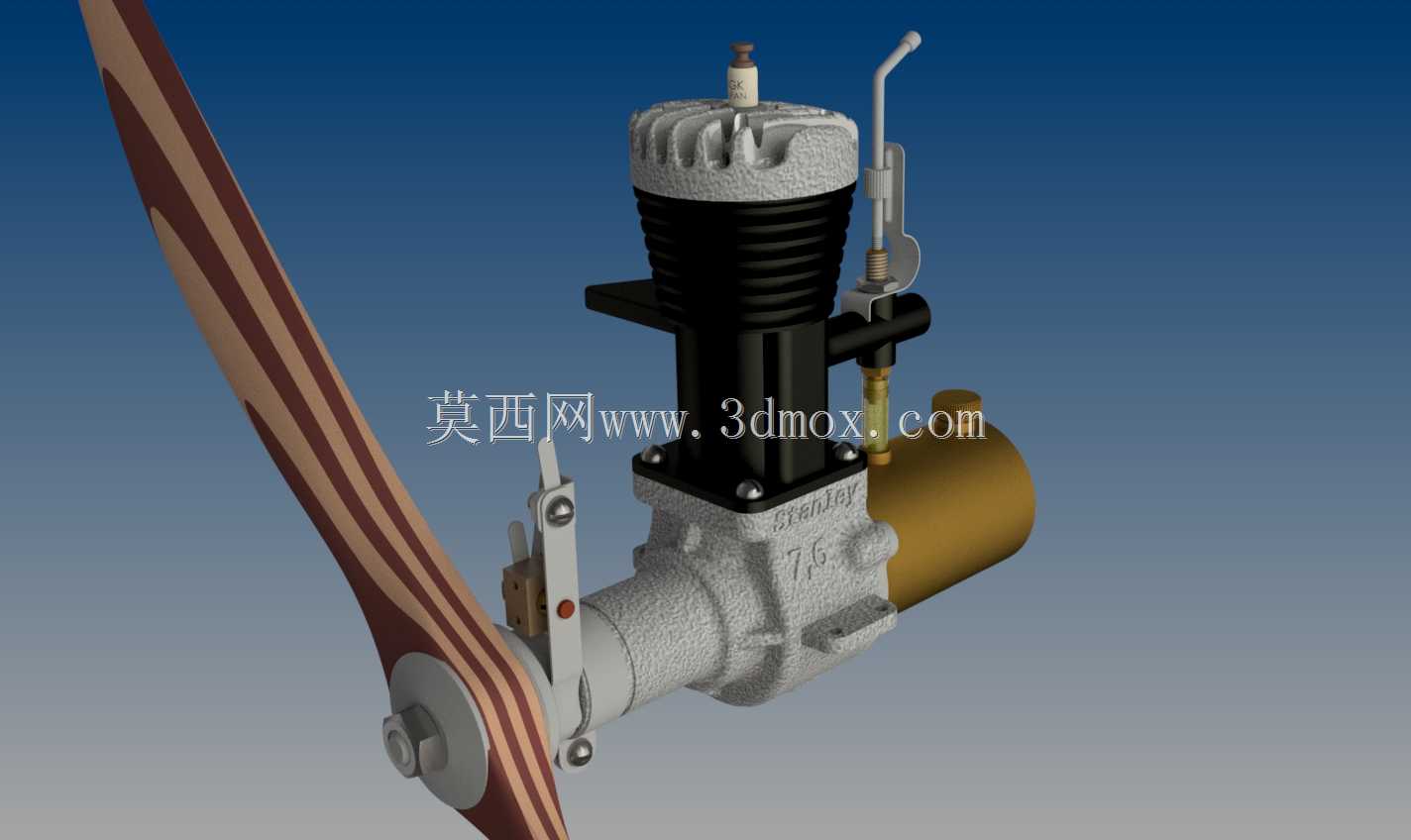

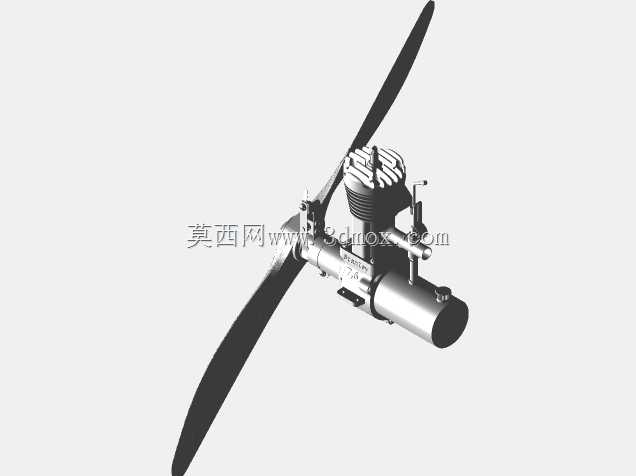

复刻经典7.6cc排量小型燃油动力装置

　　这款小排量燃气动力装置，最初的设计参考来源于早期航模及小型便携动力设备的成熟构型，在实际应用场景中，这类小排量内燃机常作为轻量航模、小型线操纵飞机、便携实验动力台架的核心动力源，也可用于微型发电机组、小型教学演示教具的动力输出单元，适配对自重、输出功率、安装空间有严格限制的轻量化动力需求场景。从功能特性来看，该动力装置采用单缸二冲程工作循环，缸体散热结构采用一体式铸造散热鳍片，能够在持续高转速运转时保证缸头温度维持在合理区间，避免热衰减导致的动力输出不稳；曲轴箱采用分体式压合结构，兼顾了装配便利性与运转时的密封性能，进气道与化油器安装位采用侧置布局，配合外置的油门调节摆臂，可实现转速区间内的线性动力调节，

　　启动方式采用外置拨杆配合螺旋桨拨转的传统结构，无需额外启动电机，进一步压缩了整机自重。设计过程中，首先依据侧视参考图确定了整机的核心安装边界：整机不含螺旋桨的轴向长度控制在110mm区间，缸头顶部到曲轴箱底部的垂直高度为85mm，最大宽度出现在排气侧安装位，尺寸为42mm，所有外部安装凸台的位置均预留了M3规格的安装螺孔，可直接适配标准航模发动机安装架的孔位，无需额外制作转接法兰。在结构细节处理上，活塞与缸套的配合间隙按照小排量内燃机的常规配合公差设定，活塞环采用单道气环结构，兼顾密封性能与运转时的摩擦阻力控制；连杆采用一体式铣削结构，大小端均预留了铜套安装位，可在长期运转后单独更换磨损衬套，降低维护成本；曲轴采用偏心配重结构，

　　配重块的重心偏移量经过反复校核，能够抵消活塞往复运动产生的一阶振动，让整机在12000rpm以内的转速区间运转平稳，无明显异常抖动。进气系统的油针调节结构外置在化油器侧面，可在运转状态下直接调整油气混合比，适配不同气温、海拔下的燃油雾化需求，排气口采用侧置直排结构，可根据使用场景加装微型消音器，进一步降低运转噪音。螺旋桨安装位采用标准的锥面压紧结构，搭配锁紧螺母，可适配直径180mm到250mm的尼龙或木质螺旋桨，输出轴的伸出长度为12mm，轴径为6mm，可直接连接小型联轴器带动微型泵、微型发电机等负载，拓展使用场景。在建模过程中，所有零件的分型面均按照实际铸造、机加工的工艺要求设定，比如曲轴箱的外表面保留了铸造件的粗糙质感特征，

　　散热鳍片的厚度均匀控制在1.5mm，既保证散热面积，也避免加工时出现鳍片断裂的问题；油门摆臂的转动轴处预留了0.2mm的配合间隙，保证操纵时无卡滞，摆臂上的复位弹簧安装位做了沉台处理，避免弹簧运转时脱出。整机的油路采用重力供油结构，油箱安装位可布置在距离化油器油针高度差不超过30mm的位置，无需额外加装燃油泵，简化了外围配套系统的复杂度。这类小排量动力装置在教学场景中，可作为内燃机工作原理的演示模型，直观展示二冲程发动机的进气、压缩、做功、排气全流程，也可作为机械专业学生进行零部件测绘、公差配合练习的实物参考；在 hobby 领域，它能够为轻量级固定翼航模提供充足的动力输出，相比同级别电动动力系统，具备能量密度高、续航时间长的优势，适合长时间留空的飞行场景。需要注意的是，该动力装置的安装面需要保证平面度不大于0.05mm，避免安装时压紧力不均匀导致曲轴箱变形，影响曲轴的运转同轴度；燃油配比需要按照二冲程发动机的要求混合专用润滑油，避免缸套活塞出现异常磨损。
