阿尔斯通轨道设备热轧U形梁支撑结构

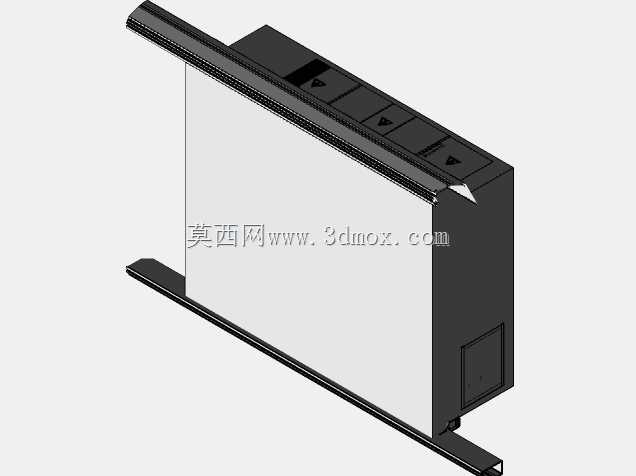

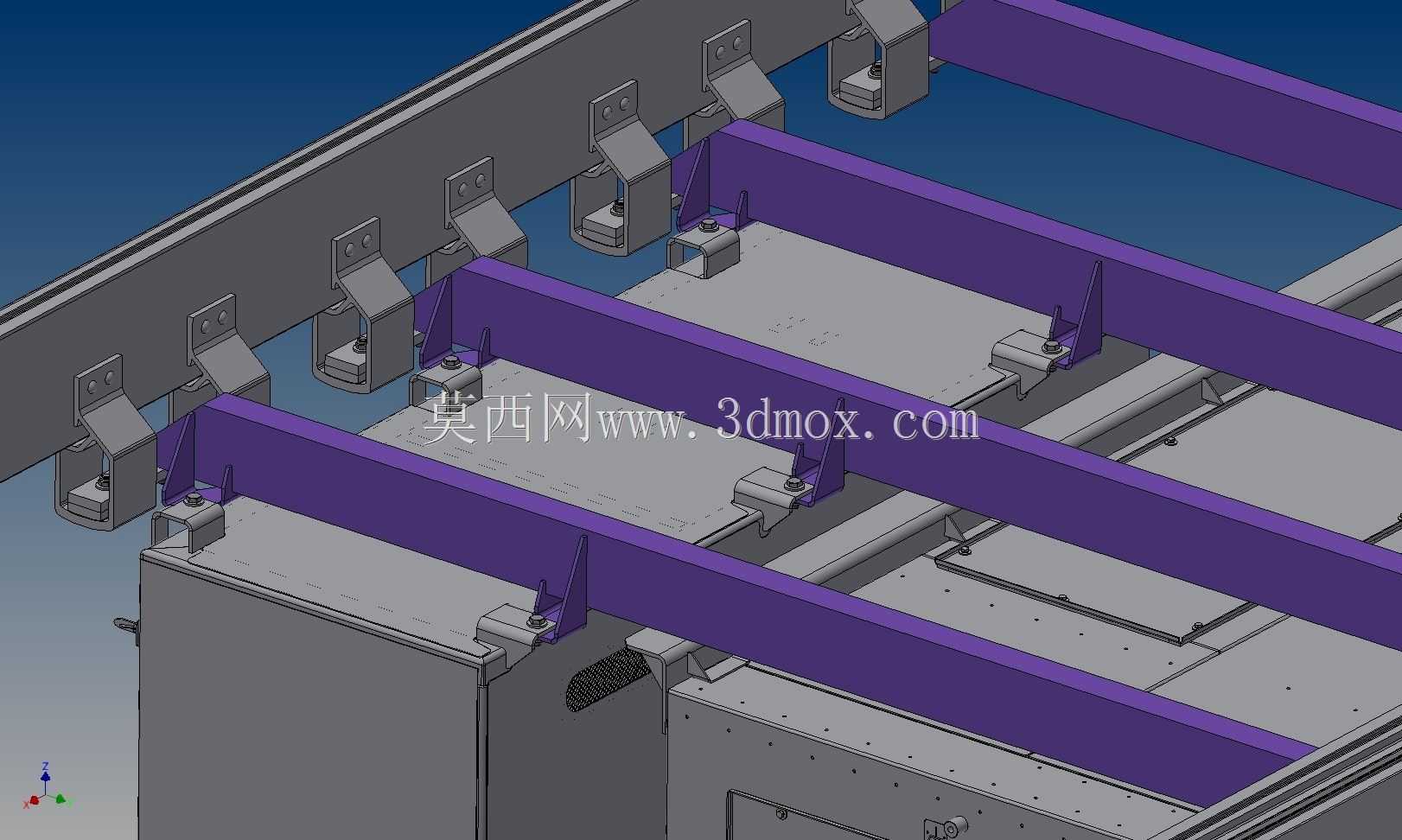

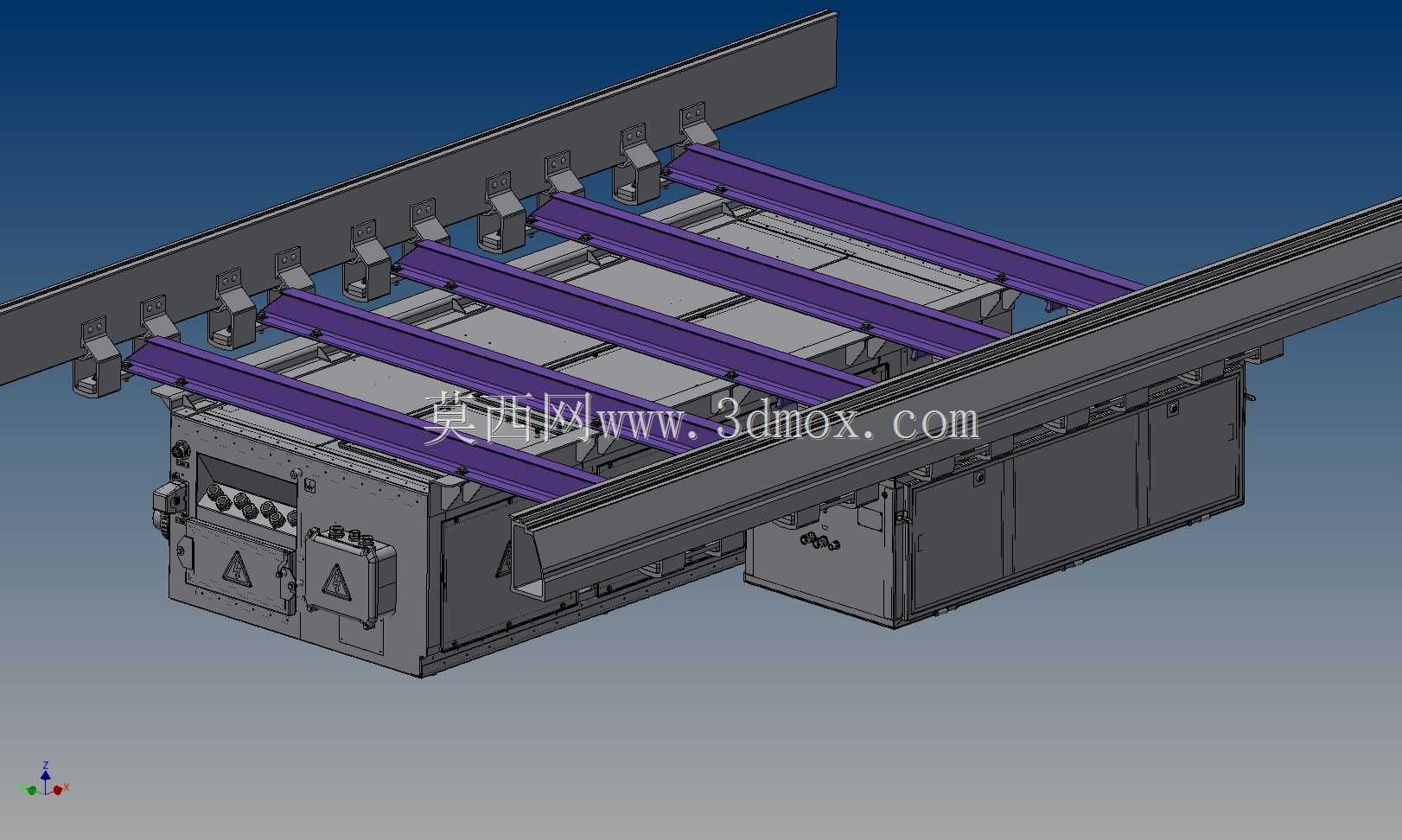

　　该支撑结构主要应用于轨道交通车载设备的承载安装场景，适配阿尔斯通相关制式轨道车辆的底架设备挂载需求，承担车载柜体类设备的承重、限位与运行工况下的载荷传递作用，在车辆行驶过程中可抵消纵向冲击、横向摆动与垂向振动带来的交变应力，保障挂载设备的安装稳定性与运行可靠性。整套支撑采用3+2组梁的排布架构，其中三组梁为三段式焊接组件结构，剩余两组为整根热轧U形梁构型，整套支撑组件总重量控制在154kg，在满足结构强度要求的前提下尽可能压缩自重，降低车辆底架的额外载荷负担。设计阶段优先选用热轧U形梁作为核心承载构件，依托热轧型材本身的截面力学特性，U形截面的抗弯抗扭性能优于同等截面积的平板构件，可在不额外增加加强筋的前提下满足垂向承载需求，

　　减少后续焊接与机加工的工序量。制造工艺层面，U形梁仅需完成定长切割、安装位钻孔两道核心机加工序，焊接支架部分采用激光切割下料、数控折弯成型后组焊的工艺路线，所有焊接位置均预留合理的焊接收缩余量，避免焊接变形导致的安装位错位问题，整体制造门槛低，无需专用工装即可完成批量生产，适合轨道车辆配件的小批量定制与快速交付场景。设计过程中针对折弯、焊接后的残余应力释放做了对应考量，所有折弯圆角均取型材适配的合理值，避免冷作硬化带来的应力集中，焊接位置采用连续角焊缝，焊后无需额外做退火处理即可满足应力要求，配套的漆面附着力可适配后续的整车喷涂工艺，不会因应力释放出现漆面开裂、脱落的问题。安装边界层面，

　　支撑梁的排布间距完全适配挂载柜体的顶部安装孔位，上方通过等距排布的连接卡扣与车辆底架的主横梁固定，下方通过螺栓组与挂载柜体的顶部安装法兰连接，所有安装孔位均采用长圆孔设计，可补偿制造与安装过程中产生的累计公差，降低现场安装的对位难度。整套结构的受力路径清晰，车辆运行过程中产生的垂向载荷通过挂载柜体传递至下方U形梁，再通过两侧的纵向梁传递至底架主横梁，纵向冲击载荷可通过梁体间的刚性连接直接传递至底架，横向摆动产生的扭矩可通过U形梁的截面特性抵消，目前配套的应力仿真分析正在推进，后续可根据仿真结果对局部焊接位置的焊脚尺寸、梁体壁厚做进一步优化，在满足EN轨道车辆相关强度标准的前提下进一步压缩结构自重。
