奥林SU852摩托车休克减震器三维设计

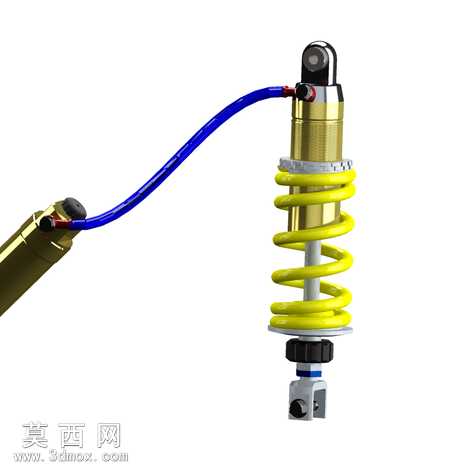

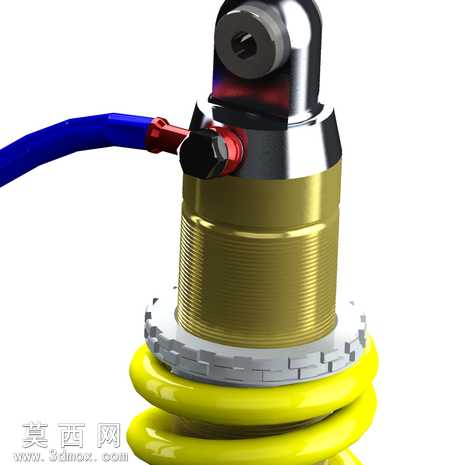

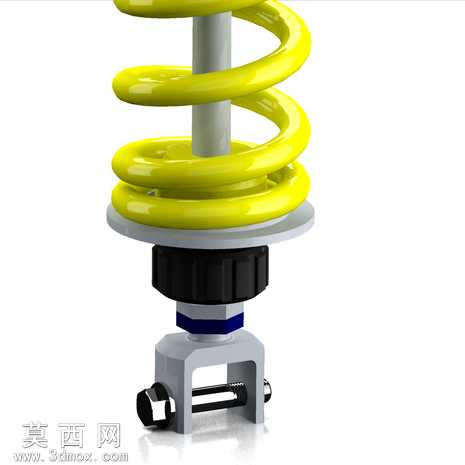

本次三维建模围绕适配铃木SV650S/K1车型的奥林SU852休克减震器展开，建模过程中严格遵循实物测绘尺寸，依托卡尺测量获取的核心参数完成主体结构搭建，首先构建减震器上部的连接端头，还原端头处的铰接安装孔位与侧方油路接口结构，接口处的红蓝管路接头分别对应阻尼油路的进出通道，建模时精准还原接头的螺纹结构与管路弯折弧度，保证管路安装位的匹配度。中部的储油筒身采用金属材质表现，建模时还原筒身表面的细密防滑滚花纹理，筒身与下部活塞组件的衔接处做阶梯式结构处理，还原密封组件的多层环形卡槽结构，保证密封位的结构精度。下部的黄色螺旋弹簧是外观表现的重点，建模时通过螺旋扫描命令生成等节距弹簧实体，还原弹簧表面的光滑漆面质感，弹簧上下端的支撑垫圈做磨平处理，匹配筒身底部的承托结构。材质渲染阶段，上部金属端头采用抛光镀铬材质，调整反射参数模拟金属件的高光反射效果，筒身采用金色阳极氧化金属材质，调整粗糙度参数表现金属表面的细腻磨砂质感，弹簧采用亮黄色聚氨酯漆面材质，适当提高高光强度表现漆面的光滑度，侧方连接软管采用蓝色橡胶材质，添加细微的凹凸纹理模拟橡胶管的表面肌理，接头处的红色锁紧环采用红色烤漆金属材质，与蓝色软管形成鲜明色彩区分。设计过程中重点还原减震器的可调阻尼结构，预留压缩与回弹调节的结构空间，软管安装座的位置严格对照实车安装角度设计，保证模型可用于后续的改装适配验证，虽然本次模型未构建内部阀门等精细结构，但外部所有安装位、连接结构、外观细节均严格对照实物还原，可满足外观展示、安装位匹配、改装方案演示等使用需求，建模过程中对筒身滚花、弹簧圈数、接头螺纹规格等细节做了反复核对，尽可能缩小模型与实物的尺寸偏差，后续可基于现有外部结构补充内部阻尼阀、活塞杆、油腔等内部构件，完成完整的减震器功能模型搭建。
