螺旋挤压式油料榨取加工设备结构设计

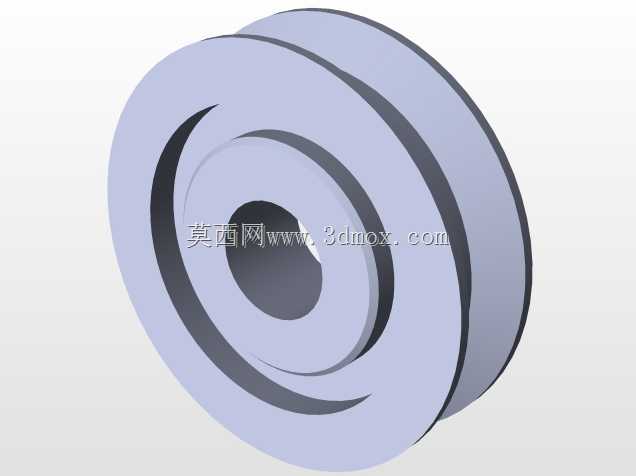

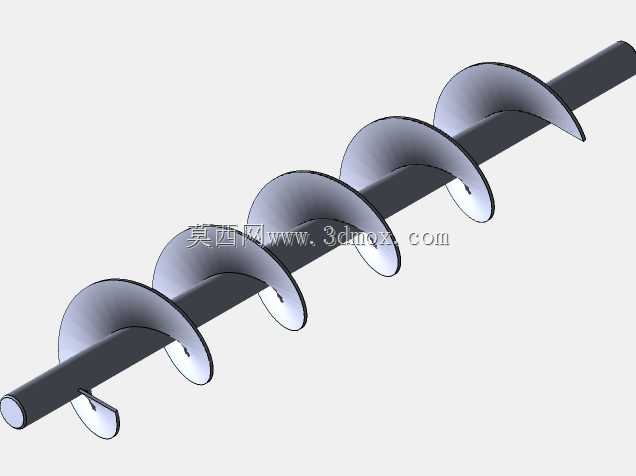

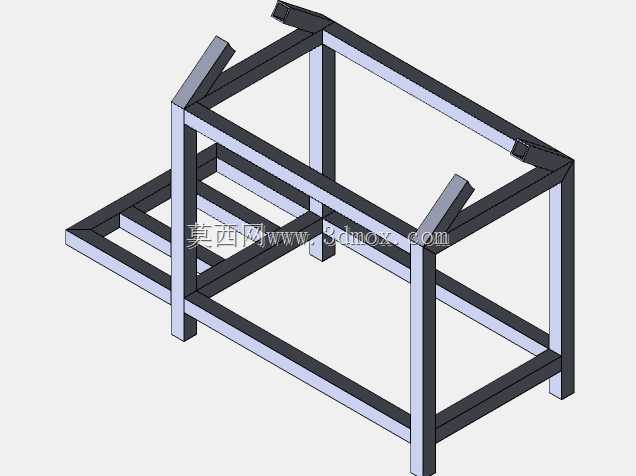

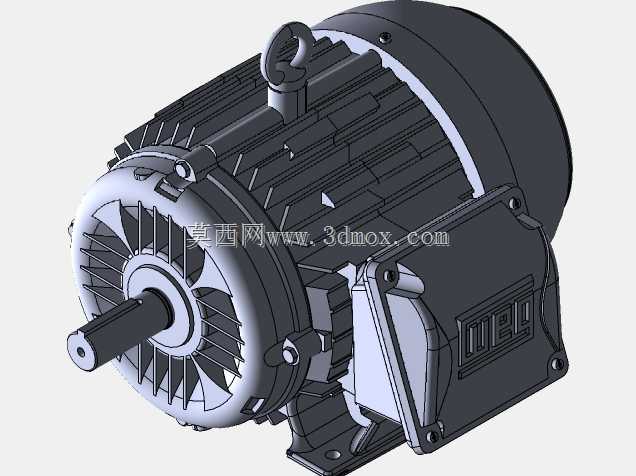

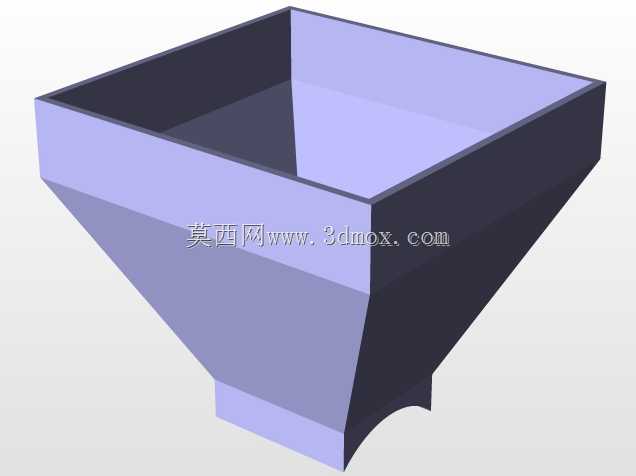

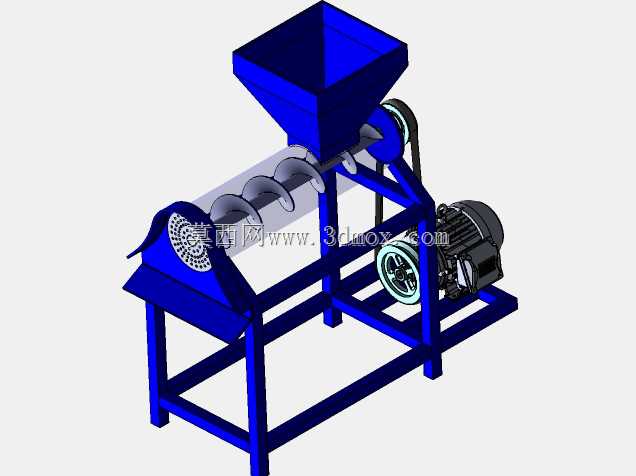

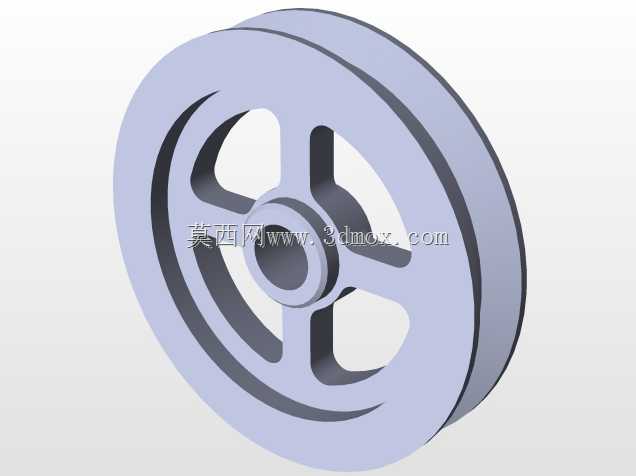

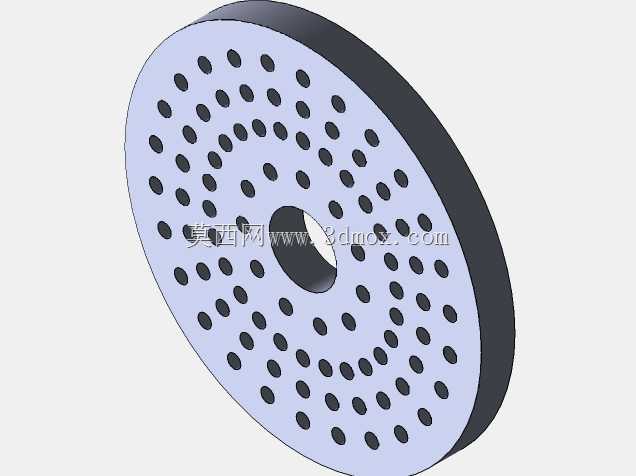

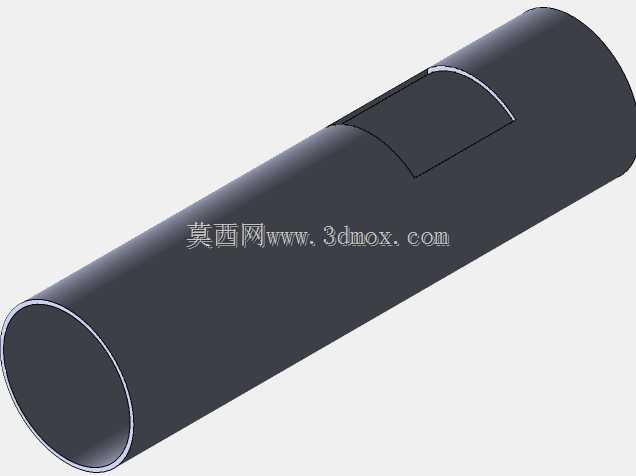

该设备为螺旋式连续压榨油料加工装备，主要面向乡镇粮油加工坊、中小型油料预处理生产场景使用，可完成花生、菜籽、芝麻、大豆等常见油料作物的连续压榨取油作业，替代传统人力夯榨、间歇式液压榨油的低效生产模式，适配从家庭作坊到小型粮油加工厂的不同产能需求。设备整体采用卧式机架承载布局，上方设置方锥形进料斗，可承接上游输送设备来料或人工投料，大敞口的料斗设计能够避免油料搭桥卡料，保证进料连续顺畅。核心压榨段采用水平布置的螺旋输送挤压结构，螺旋轴沿筒体轴向排布变距变径的螺旋叶片，从进料端到出料端螺旋导程逐步缩小、轴径逐步增大，使得油料在被螺旋向前推送的过程中，容腔体积持续收缩，对油料形成逐步升高的挤压力，将油料细胞内的油脂充分挤压析出，油脂从筒体下部的滤孔流出，压榨后的饼粕从末端出料口连续排出，实现连续化的压榨作业。驱动端采用电机搭配皮带轮减速传动的结构，通过带传动实现过载缓冲，避免油料中混入硬质杂质时卡滞损坏核心构件，带轮外侧设置安全防护罩，避免生产过程中人员接触转动部件引发安全事故。机架采用型钢焊接框架结构，四根立式支脚搭配横向、斜向的连接撑杆，保证整机运行时的结构稳定性，降低螺旋轴高速转动带来的振动偏移，设备底部预留地脚安装孔位，可直接固定在水泥生产地坪上，无需额外制作复杂安装基础。设计过程中重点考量了压榨段的压力梯度分布，通过反复调整螺旋叶片的导程、螺棱深度参数，保证压榨压力沿轴向平稳升高，避免局部压力骤升导致油料跑渣或者出油率降低，同时筒体滤孔采用外窄内宽的锥形开孔设计，减少油流通过阻力的同时，避免压榨过程中油料碎粒堵塞滤孔影响出油效率。整机外形紧凑，宽度方向控制在常规生产车间通道通行尺寸范围内，长度方向预留电机检修、出料接料的操作空间，高度适配人工投料的操作高度，无需额外配置登高投料装置，能够直接接入现有小型粮油加工生产线，也可独立完成单机油料压榨作业，设备的易损件如螺旋叶片、滤筒均采用快拆结构设计，日常维护更换时无需整体拆解机架，大幅降低生产运维的时间成本。
