禧玛诺BB-ES25山地车花键中轴三维模型

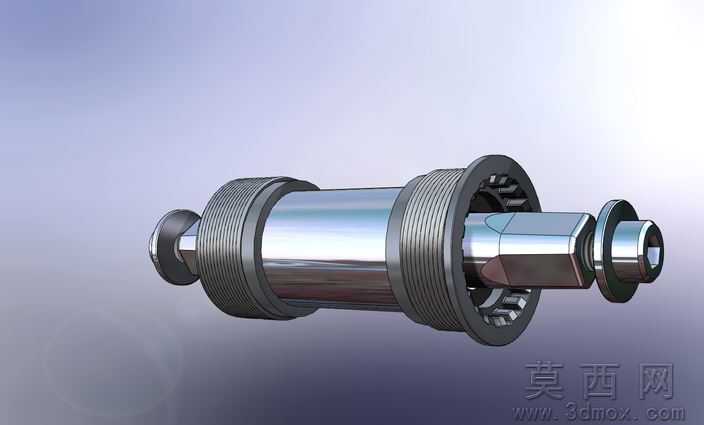

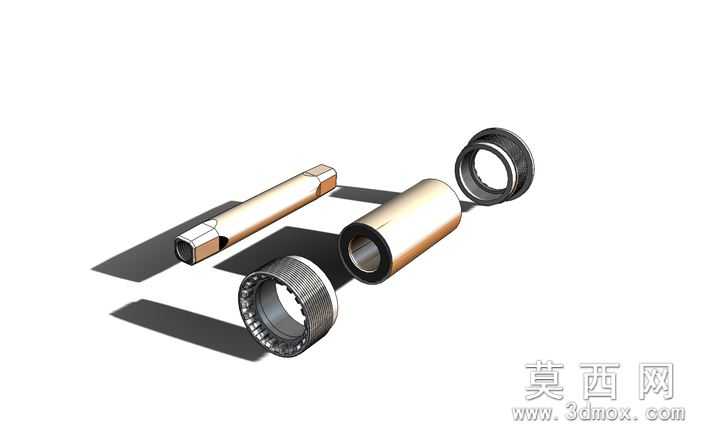

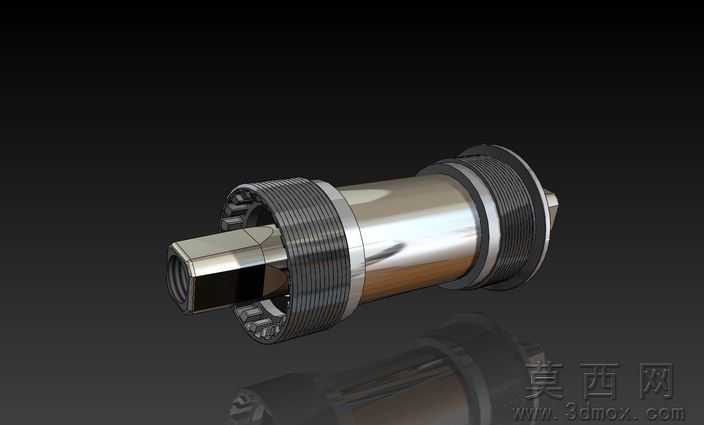

本模型为禧玛诺BB-ES25规格山地车花键中轴的高精度三维建模成果，完整还原了方孔花键中轴的全部结构细节。建模流程遵循机械零件正向设计逻辑，首先以实物测绘得到的尺寸参数为基准，在SolidWorks中绘制中轴芯轴的轴向截面草图，通过旋转凸台命令生成芯轴基体，随后依次绘制两端方孔安装位、花键啮合段、轴承配合轴颈的特征，通过拉伸切除、圆周阵列等命令完成芯轴的细节加工；之后分别构建两侧的密封端盖、锁紧螺纹套、内置轴承组件，通过同轴心、重合等装配约束完成整体装配，全程严格控制各特征的尺寸公差与形位公差，保证装配干涉检查零报错。参数设计层面严格匹配实物规格，螺纹规格为1.37x24TPI英制自行车中轴标准螺纹，芯轴长度覆盖113mm、126mm、118mm三种常用山地车规格，方孔尺寸适配UN26标准花键曲柄安装要求，轴承位直径、密封件沟槽尺寸均按照禧玛诺原厂零件的公差范围设定，可直接用于虚拟装配验证。渲染材质部分采用贴近实物的材质配置，芯轴主体赋予镀铬金属材质，模拟高抛光钢材的金属反光与表面质感，螺纹套与端盖赋予发黑处理的合金钢材质，还原表面哑光磨砂的金属质感，密封胶圈赋予黑色丁腈橡胶材质，模拟橡胶的哑光漫反射特性，场景采用深色渐变背景配合三点布光，清晰展现中轴的结构层次与表面细节。结构原理上，该中轴为方孔花键式密封中轴，芯轴通过两侧的深沟球轴承支撑在车架中管内，外侧的密封端盖配合橡胶密封圈阻挡泥水、灰尘进入轴承内部，延长轴承使用寿命，一端的螺纹锁紧套将整个中轴组件锁紧在车架中管上，两端的方孔花键结构用于安装左右曲柄，将骑行者的踩踏扭矩传递给牙盘，带动链条驱动后轮前进，是自行车传动系统的核心承载部件。软件兼容层面，模型原生基于SolidWorks2010版本构建，可直接在SolidWorks2010及以上所有版本中打开编辑，同时导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等绝大多数三维CAD软件，还提供STL格式文件，可直接用于3D打印打样验证，附带渲染效果图文件方便快速预览模型效果。研发教学应用层面，该模型可用于自行车传动系统的结构原理教学，帮助学习者理解密封中轴的装配关系与工作原理，也可用于山地车改装、定制车架设计时的虚拟装配校核，验证中轴与车架、曲柄的适配性，还可作为机械设计专业学生学习轴类零件建模、标准件选型、装配体设计的教学案例，也能为自行车零部件厂商的新产品研发提供参考基准，缩短同类型产品的研发周期。
