自行车曲柄臂牙盘传动组件三维设计

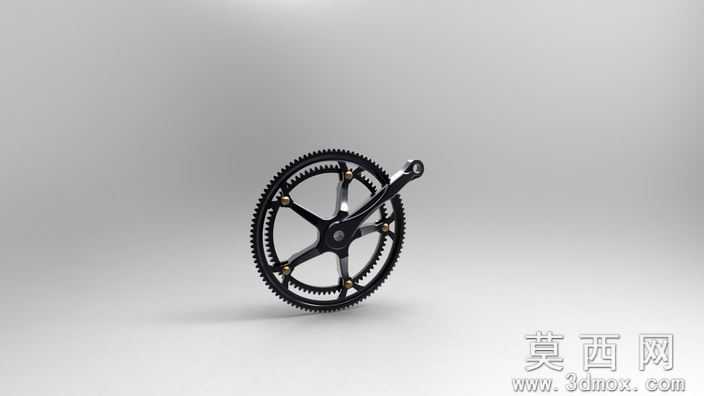

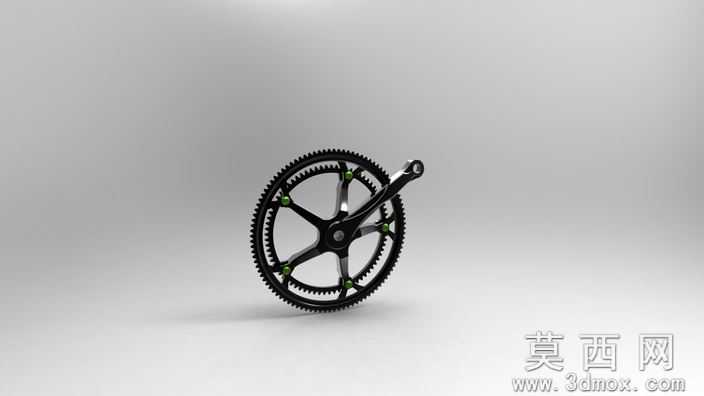

本模型为自行车曲柄臂配套牙盘传动组件，建模阶段以SolidWorks2011为核心工具，首先通过草图绘制确定曲柄臂的安装孔距、弯折弧度与牙盘的节圆直径基准，先完成曲柄臂的实体拉伸、倒角与安装轴孔的特征切除，再逐齿构建牙盘的齿形轮廓，通过圆周阵列完成双层齿盘的齿形排布，随后添加盘钉、中轴连接位等细节特征，所有特征均保留完整建模历史，可随时回溯修改参数。参数设计层面严格参照民用自行车通用尺寸规范，曲柄臂长度适配常规骑行发力角度，牙盘齿比符合通勤自行车的传动需求，各安装孔位的同轴度、配合公差均按照机械装配标准设定，盘钉的安装位置均匀分布，保证曲柄与牙盘连接的受力均匀性，避免骑行过程中出现偏摆松动问题。渲染材质部分针对不同部件做了区分设置，曲柄臂采用哑光磨砂金属材质模拟铝合金锻造质感，牙盘齿面做了金属抛光处理还原钢制齿盘的金属光泽，盘钉设置为亮面镀铬材质，背景采用渐变灰色影棚环境，添加柔和的环境光与定向补光，突出部件的结构轮廓与材质质感，完整呈现组件装配后的真实视觉效果。结构原理上，该组件是自行车传动系统的核心输入端，骑行时脚踏安装于曲柄臂末端，通过踩踏带动曲柄绕中轴转动，同步带动固定于曲柄上的牙盘旋转，牙盘通过链条将动力传递给后轮飞轮实现车辆驱动，双层齿盘结构可支持不同齿比切换，适配平路、爬坡等不同骑行场景的动力输出需求，曲柄的弯折角度经过力学优化，可在踩踏过程中实现更顺畅的力传导，降低骑行发力损耗。软件兼容方面，模型除原生SolidWorks2011格式外，还导出了STEP、IGES通用中间格式，可兼容PTC Creo Elements等主流三维设计软件打开编辑，同时提供STL格式文件，可直接导入切片软件用于3D打印样件验证，不同格式的文件均保留了完整的装配结构，不会出现特征丢失、装配错位的问题。研发教学应用层面，该模型可作为自行车传动结构教学的具象案例，帮助学习者理解曲柄连杆类传动的力学原理与装配关系，也可用于自行车零部件研发过程中的结构验证、干涉检查，辅助设计人员优化曲柄臂的受力结构，还可作为3D建模教学的练习案例，帮助初学者掌握草图绘制、特征阵列、装配配合等常用建模操作，也能为自行车改装爱好者提供改装设计的参考基准。
