便携式折叠户外炭烤烧烤炉结构设计

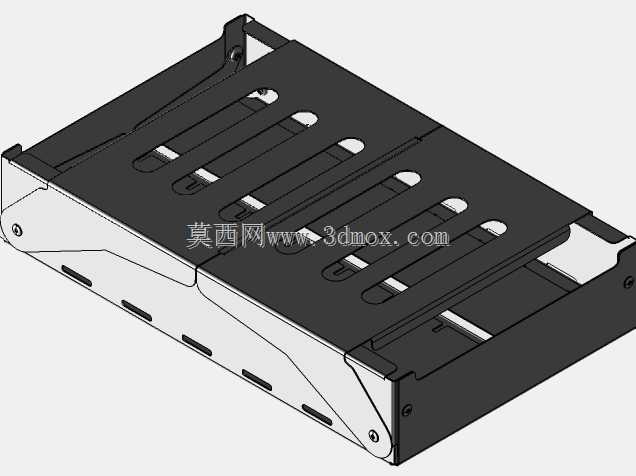

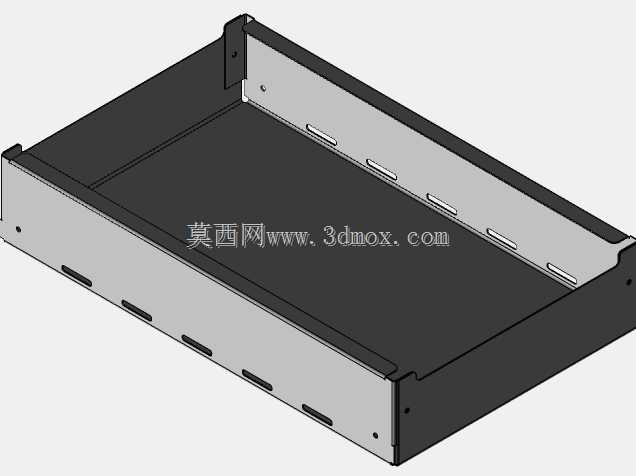

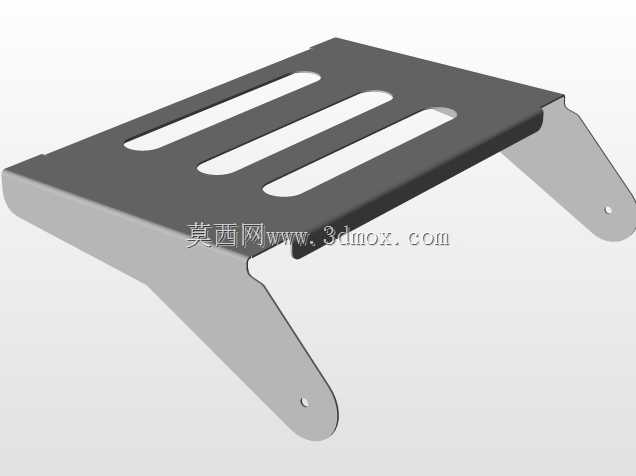

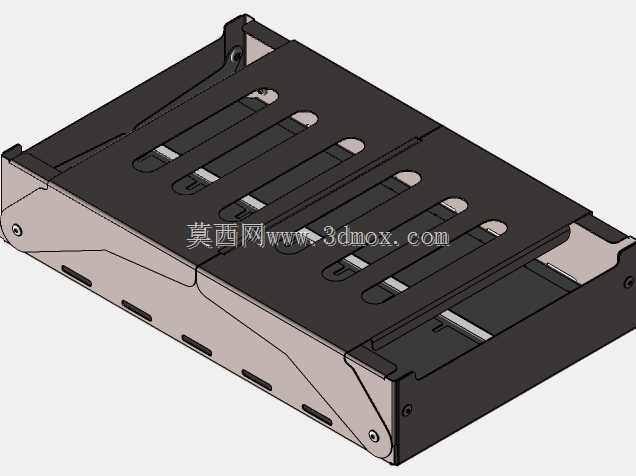

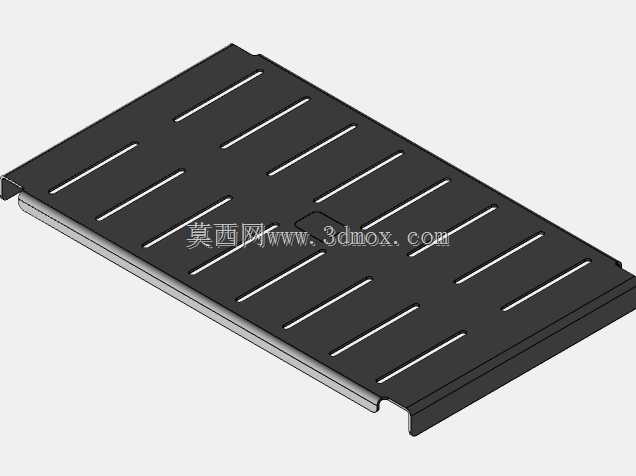

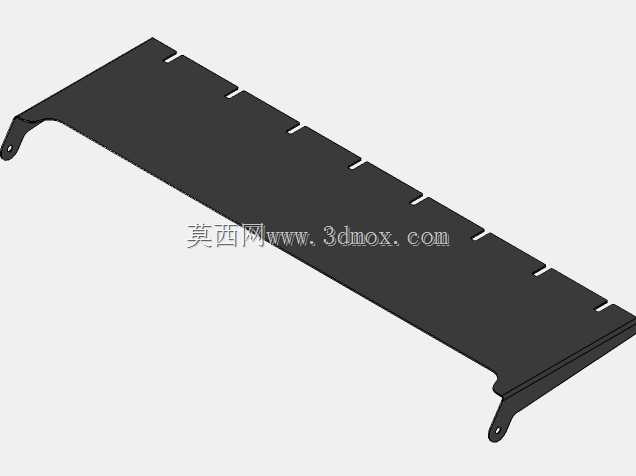

这款折叠烧烤炉主要面向户外露营、近郊自驾野餐、庭院小聚、短途户外休闲等场景设计，解决了传统固定式烧烤架体积庞大、携带不便、收纳占空间的痛点，能够满足2-4人规模的户外炭烤烹饪需求，适配木炭、机制炭等常见烧烤热源，可完成肉类、海鲜、蔬菜、主食等多种食材的烤制作业。产品采用一体化折叠结构设计思路，无需额外工具即可完成快速展开与收纳，展开后形成稳定的支撑结构与炭槽、烤网放置区域，收纳后整体呈扁平规整形态，可轻松放入汽车后备箱、露营装备包甚至大容量户外背包中，大幅降低户外出行的装备携带负担。炉体整体采用钣金弯折成型结构，各连接部位通过铰接结构实现转动折叠，无需额外紧固件即可在展开状态下形成自锁支撑，炉腿采用外扩式受力结构，放置在草地、砂石地、硬质铺装地面等不同户外场地时都能保持稳定，不易出现侧翻、晃动摇摆的问题。炭槽区域设置有均匀排布的通风槽孔，能够在炭烤过程中形成自然的空气对流，为木炭燃烧提供充足氧气，避免出现闷炭、燃烧不充分、烟气过大的问题，同时槽孔尺寸经过合理设计，能够阻挡炭灰掉落污染下方场地，也避免炭块滑落引发安全隐患。炉体两侧设置有延伸式挡风结构，能够在户外有风的环境下阻挡侧向气流干扰，维持炉内温度稳定，减少热量散失，提升烤制效率，同时挡风结构可作为置物边架临时放置烤夹、烤串等工具与食材。在安装边界与尺寸设计上，产品充分考虑便携性与使用实用性的平衡，展开后整体高度适配成年人站立或坐姿操作的舒适高度，无需过度弯腰即可完成翻烤、撒料等操作，烤网区域的面积能够同时摆放十余支烤串或整块食材，满足小群体的用餐节奏需求；收纳后整体厚度控制在极小范围内，边缘做圆角钝化处理，避免携带过程中划伤衣物或皮肤。炉体表面采用耐高温的表面处理工艺，能够承受炭烤过程中的持续高温，不易出现掉漆、变形、锈蚀的问题，使用后可待炉体冷却后直接折叠收纳，无需复杂拆解清理，残留的少量炭灰可在下次使用前统一倾倒，日常维护十分简便。
