电路板焊接专用大开口夹持工装结构

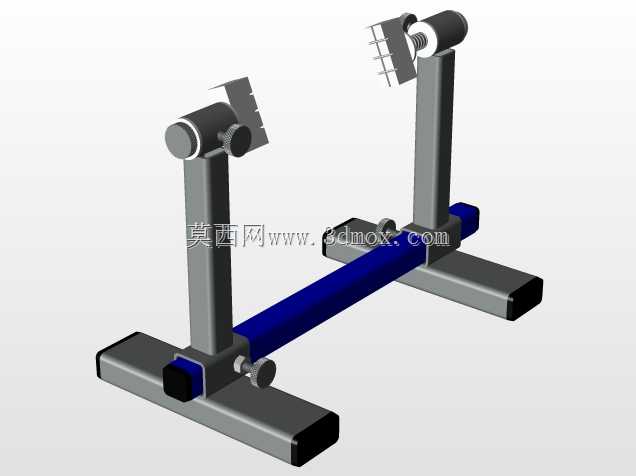

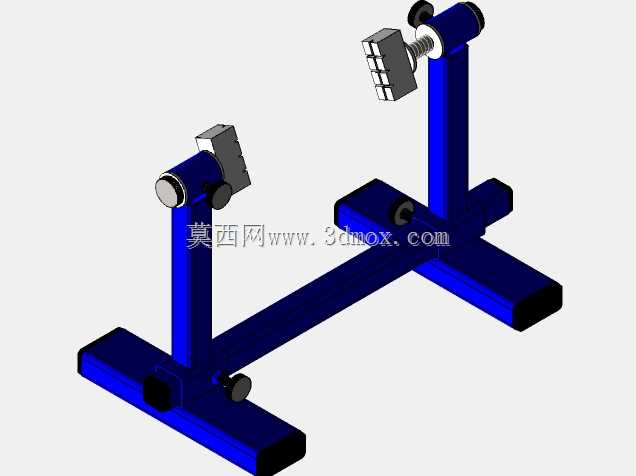

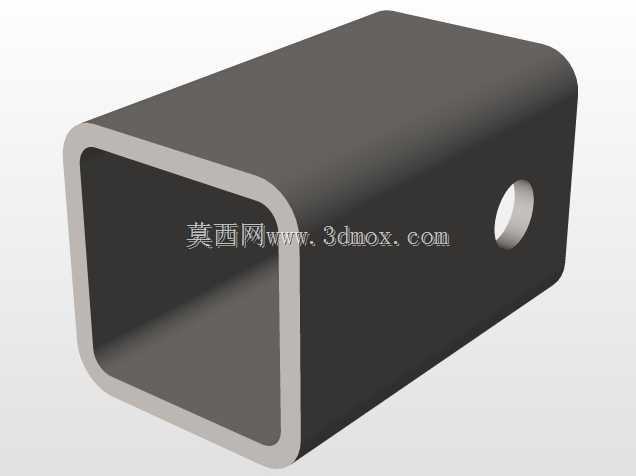

　　这款夹持工装主要面向电子组装产线的电路板焊接工序设计，区别于普通机加工台虎钳的厚重结构，整体采用跨距式双立柱支撑布局，最大开口可达150mm，能够适配不同幅面的PCB板、小型焊接模组的装夹需求。从结构设计逻辑来看，工装底部采用一体化横梁作为承载基础，两端的支撑立柱与横梁采用垂直定位连接，保证夹持过程中整体结构的刚性，避免装夹受力后出现立柱倾斜、夹持偏移的问题。两侧的夹持块采用平面接触设计，接触端面预留了绝缘垫安装位，实际使用时可粘贴耐高温硅胶垫或者电木垫板，既可以避免夹伤电路板边缘的阻焊层，也能防止焊接过程中静电通过工装传导损坏板上的敏感器件。

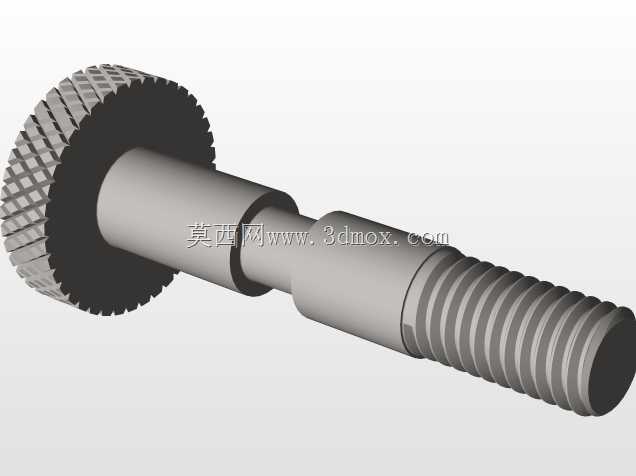

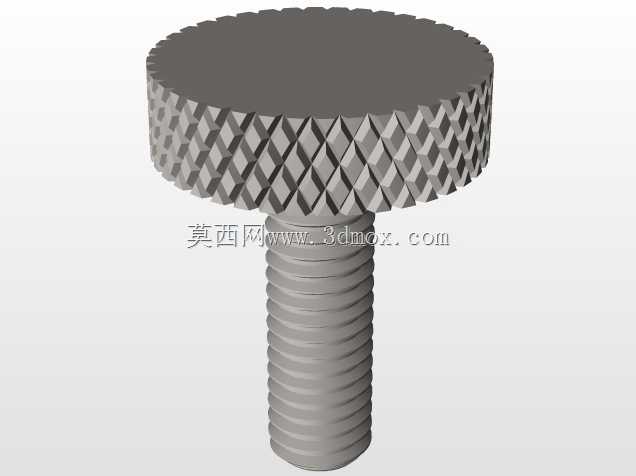

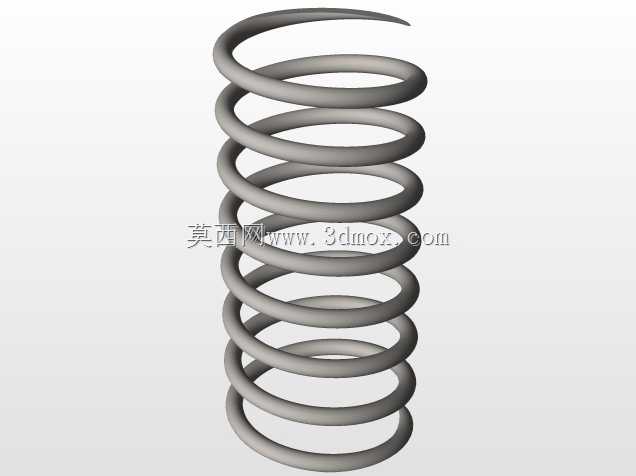

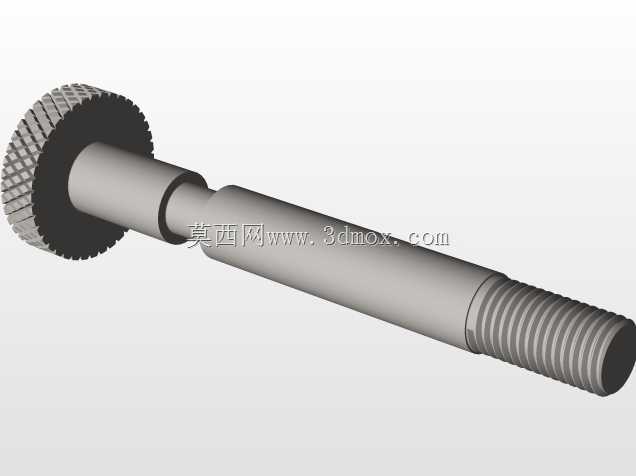

　　工装的驱动侧采用梯形丝杠传动结构，丝杠与活动夹持块之间设置有推力轴承，转动调节手轮时的阻尼感均匀，不会出现卡顿或者空程间隙过大的问题，操作人员可以单手完成夹持力度的微调，针对不同厚度的焊接工件，既能保证装夹稳固不会在焊接过程中移位，也不会因为夹持力过大导致薄型电路板出现弯折变形。固定侧的夹持块位置可以通过立柱上的锁紧旋钮进行高度调节，适配不同厚度工件的装夹中心高度，当焊接带有插装元件的电路板时，可以将夹持块调整到合适高度，让板身悬空，避免板底的插装引脚被工作台面顶住，影响焊接操作的便利性。

　　从安装边界来看，工装底部的两个支撑脚设置有防滑橡胶垫，可直接放置在工作台面上使用，同时支撑脚端面预留了螺栓安装孔，对于需要长期固定在焊接工位的场景，可以通过M6螺栓将工装锁紧在工作台面上，避免大力操作时工装出现滑移。整体结构的外露金属部件均做了喷塑绝缘处理，除了提升外观的耐磨性能外，也进一步降低了焊接过程中静电击穿元器件的风险。在实际产线应用中，这款工装除了用于电路板的引脚焊接、返修操作外，也可用于小型线束的焊前固定、薄型钣金小件的焊接定位，相比普通台虎钳，它的夹持跨度更大，夹持接触面更宽，不会在软质工件表面留下夹痕。

　　设计过程中针对焊接场景的特殊需求做了多处适配：首先是整体结构避开了焊接操作的正下方区域，横梁位于夹持区域的后侧，焊接时掉落的焊锡渣不会堆积在工装的传动部件上，减少了焊渣卡滞丝杠的维护问题；其次是调节手轮采用绝缘材质制作，焊接操作时操作人员即使佩戴防静电手环接触手轮，也不会出现导电问题；两侧立柱的间距经过反复校核，当开口达到最大150mm时，活动夹持块的悬臂长度仍在合理范围内，夹持1kg以内的工件时不会出现夹持端下垂的问题，保证装夹的平面度。工装的所有连接部位均采用可拆卸式设计，日常维护时可以快速拆解清理丝杠上的灰尘、焊渣残留，传动部位涂抹少量润滑脂即可长期保持顺畅的调节手感，不需要复杂的维护操作。

　　针对小批量多品种的电子组装场景，这款工装的适配性较强，不需要更换额外的夹持配件，仅通过调节开口大小和夹持块高度，就可以覆盖从手机主板到小型工控板的大部分常见电路板焊接装夹需求，相比定制化的焊接夹具，它的通用型更强，能够减少产线的工装储备数量，降低工位的工装投入成本。在手工焊接返修工位使用时，工装的整体高度经过优化，操作人员坐在工位前操作时，夹持的电路板高度刚好处于手肘自然弯曲的操作高度，长时间焊接操作也不容易出现手臂疲劳的问题。
