翅片式管状电加热元件三维结构设计

　　在工业热风循环系统、烘干通道、暖通空调末端加热段、小型工业烘箱这类需要均匀空气加热的场景里，翅片式管状电加热元件是应用占比极高的核心换热部件，和普通光管电加热管相比，其表面缠绕的密集金属散热翅片能大幅提升和空气的接触面积，在相同功率密度下换热效率能提升40%以上，同时能有效降低加热管表面的工作温度，延长内部电阻丝的使用寿命。

　　从结构设计逻辑来看，该加热元件以无缝金属管作为基体外壳，内部沿管腔轴向布置螺旋状镍铬合金电阻丝，电阻丝与金属管壁之间的空隙填充高纯度结晶氧化镁粉，经过缩管工艺压实后，氧化镁粉具备极佳的导热性与绝缘性能，能将电阻丝产生的热量快速传导至金属管壁，再通过管壁外的连续螺旋翅片将热量扩散到流经的空气当中。两端的引出棒采用低电阻率的金属材质，表面做了抗氧化处理，伸出段的长度匹配常规接线端子的安装空间，端部的绝缘密封结构采用耐高温陶瓷与硅胶复合密封，能避免潮湿空气或者工况中的粉尘进入管内氧化镁填充层，防止绝缘性能下降引发的漏电故障。

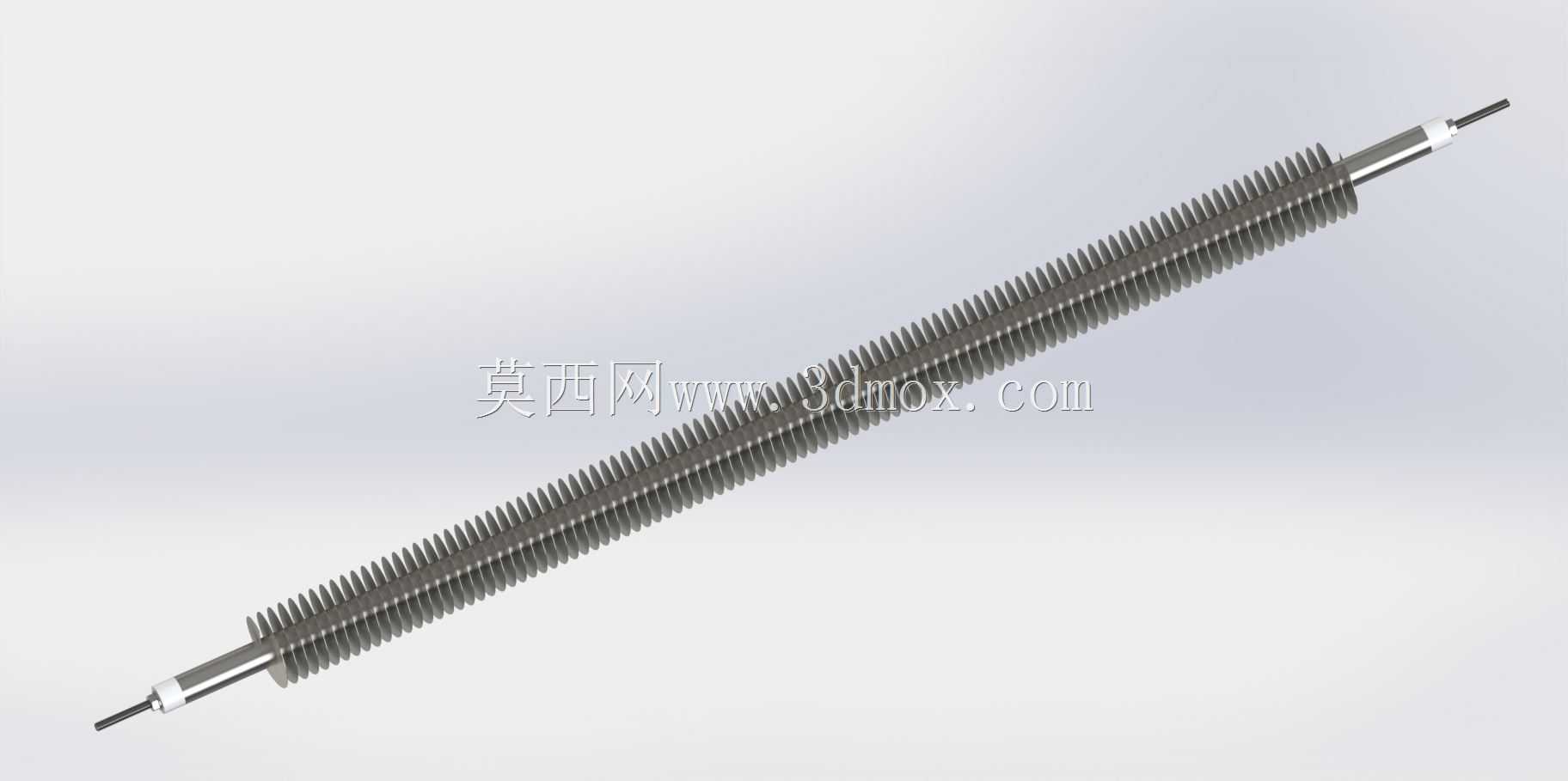

　　外形尺寸上，该加热管主体为等径直管结构，整体长度适配常规1米级风道的安装跨度，翅片外径控制在合理范围，既保证足够的散热面积，又不会因为翅片过高导致空气流经时阻力过大，翅片采用0.3mm厚度的冷轧钢带紧密缠绕在基管外壁，缠绕节距经过优化，在风速2-5m/s的常规工况下，不会出现翅片间积灰难以清理的问题，同时能保证气流充分冲刷每一片翅片表面，避免出现换热死区。基管两端预留的无翅片段长度匹配安装板的厚度，安装时可以直接穿过风道侧壁的预留孔，通过两端的固定螺母锁紧密封，不需要额外设计复杂的安装支架，安装边界兼容性强，既可以单根水平安装在小型风道内，也可以多根按矩阵排列组合成大功率加热组，用于大型烘干设备的加热段。

　　设计过程中需要重点考量几个核心参数的匹配：首先是表面功率负荷的选取，针对空气加热的干烧工况，翅片管的表面功率密度要控制在合理区间，避免因为负荷过高导致翅片根部温度超过金属氧化临界温度，引发翅片脱落、基管烧穿的故障；其次是翅片与基管的贴合度，缠绕过程中需要保证翅片根部与基管外壁紧密接触，接触热阻过大会导致热量无法及时散出，造成基管局部过热；另外两端引出棒的载流面积要匹配加热管的额定电流，避免长期工作时引出棒过热发烫，引发接线端的安全隐患。

　　在实际选型应用中，这类翅片加热管还可以根据安装空间需求做成U型、W型等异形结构，但直型结构的加工工艺最简单，成品一致性最好，故障率也最低，适合大批量标准化应用。气流方向设计上，要保证气流垂直冲刷加热管的轴向方向，让翅片间的流道处于顺流状态，减少风阻的同时提升换热均匀性，安装时要避免加热管上方直接滴落冷凝水或者其他液体，防止管体骤冷产生裂纹或者绝缘失效。和其他类型的空气加热元件相比，这种翅片管状加热元件的结构强度更高，抗震动性能好，在带有一定气流脉动的工况下也能长期稳定工作，维护成本极低，失效后只需要单根更换即可，不需要整体更换加热模组，在工业加热领域的通用性极强。
