小型家用热烟熏制加工设备结构设计

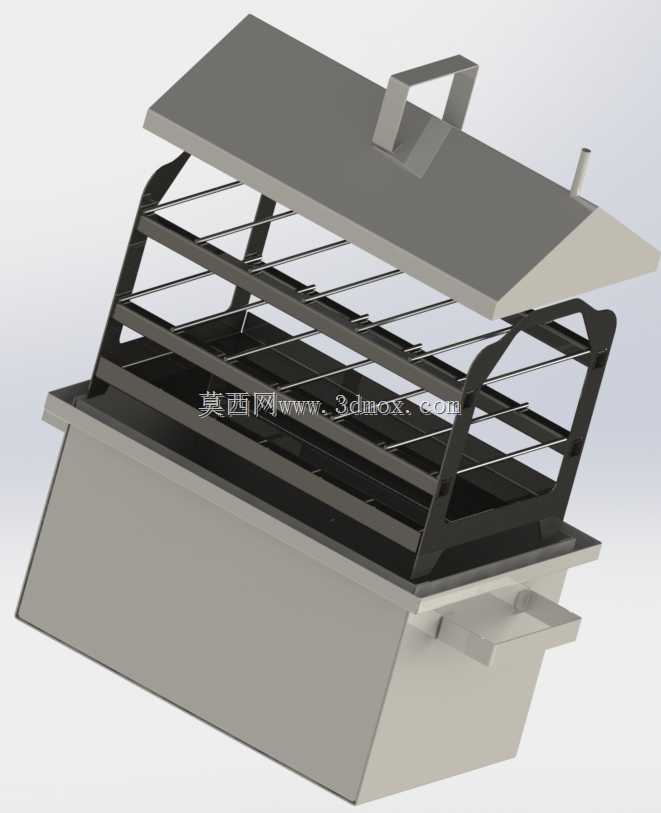

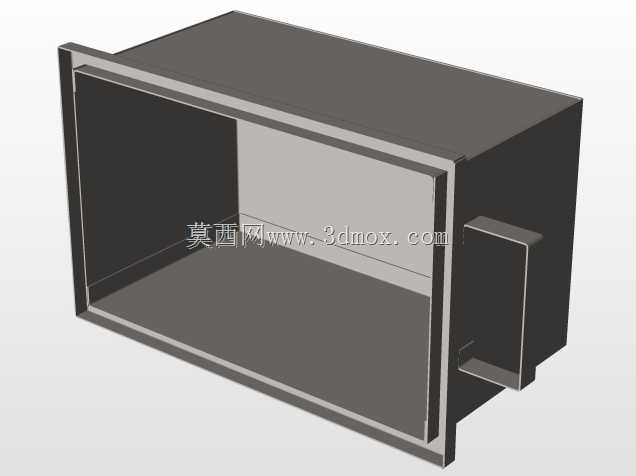

　　这款热烟熏制设备的结构设计，首先要匹配家庭作坊、户外露营、小型食材加工点的实际使用场景，区别于工业级大型烟熏房的厚重结构，整体采用1.8mm厚度的Ст3普通碳素结构钢板作为主体基材，这类材料的焊接性能优异，常温下的抗冲击韧性足够应对日常使用中的磕碰，同时材料采购成本低，后期维护更换板材也十分方便。从实际使用逻辑出发，设备采用下置腔体的布局，下部的封闭箱体作为发烟与热源容纳空间，使用时可在腔体内部放置木屑、糖块等发烟物料，搭配小型热源即可产生稳定的熏烟，腔体侧面预留的抽拉式结构，既可以作为接油盘承接熏制过程中食材滴落的油脂，避免油脂直接滴落至发烟区产生焦糊异味，也可以在清洁时直接抽出清理积垢，无需挪动上部的熏制架体。

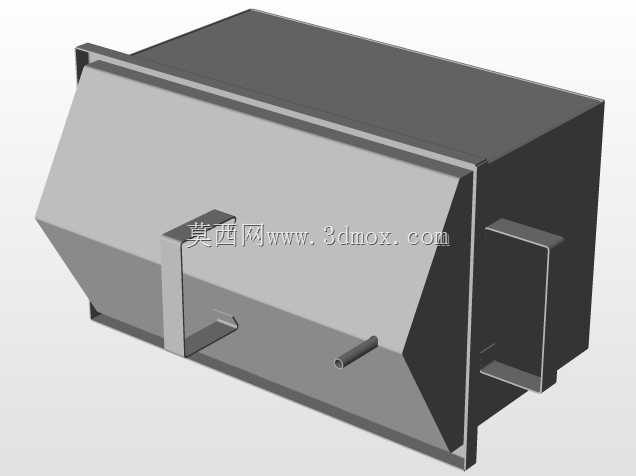

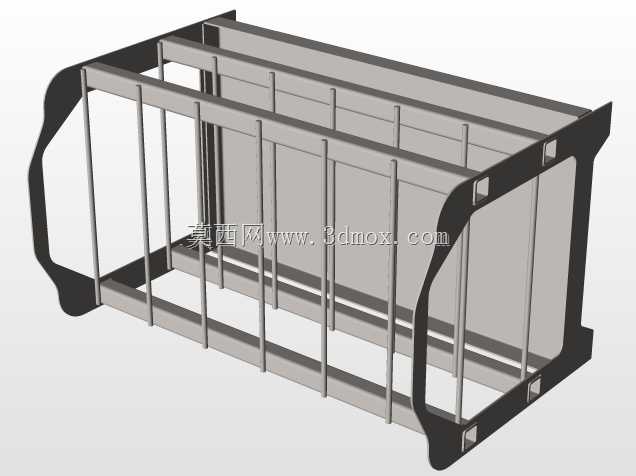

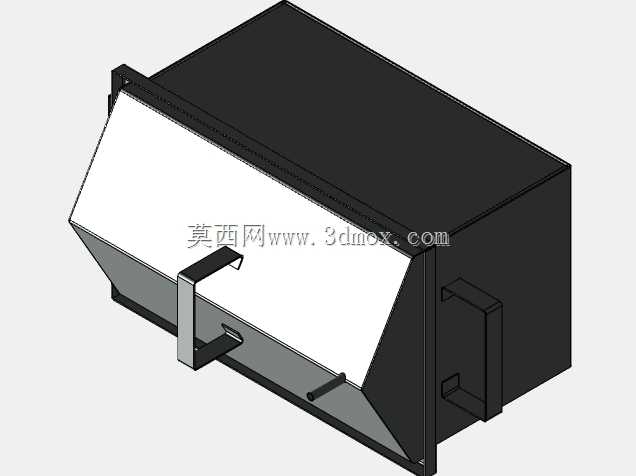

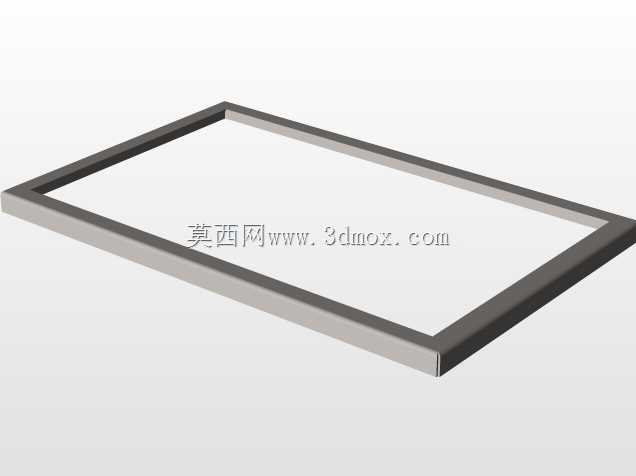

　　上部的熏制腔体采用框架式镂空结构，两侧的折弯钣金支架作为支撑，搭配多层平行布置的金属格栅搁架，搁架的间隙控制在12mm，既可以保证熏烟能够顺畅向上流通，覆盖所有放置在搁架上的食材，也能够支撑腊肉、香肠、鱼类、豆干等常见熏制食材的重量，不会出现搁架变形的问题。顶部的盖板采用带折弯翻边的结构，边缘的翻边刚好可以卡入上部框架的限位槽内，避免户外使用时风把盖板吹落，盖板上方设置的一体式折弯提手，采用圆角过渡处理，没有尖锐的棱角，开启时不会划伤手部，提手的高度预留了足够的操作空间，即佩戴隔热手套也可以顺利提起盖板。盖板上预留的小型排气孔，可以通过调整遮挡的开度控制熏烟的排出速度，进而控制腔体内的熏烟浓度，避免熏制过度导致食材发苦。

　　两侧的黑色箭头标识对应的是搁架的抽拉导向结构，每层搁架都可以单独抽出，摆放食材或者取出成品时不需要掀开整个盖板，减少熏烟的外泄，也避免操作人员被高温熏烟烫伤。从安装边界来看，设备整体的外形尺寸控制在长度800mm、宽度500mm、高度600mm的范围内，不需要额外的固定安装，放置在平整的水泥台面、金属支架甚至户外的平整地面上都可以使用，底部的箱体采用满焊工艺处理，所有的焊缝都做了打磨平整，避免漏烟的问题，同时箱体底部的四个角做了小高度的垫高支脚，让底部和放置台面之间留出10mm的间隙，避免高温直接传导至台面，烫坏木质或者塑料的操作台表面。设计过程中特意规避了复杂的曲面结构，所有的钣金件都是采用激光下料后折弯成型，

　　没有冲压模具的投入成本，小批量制作或者个人DIY都可以按照图纸加工，不需要特殊的加工设备。框架部分的连接采用点焊加段焊的组合方式，承重位置采用满焊，非承重位置采用段焊减少焊接变形，焊接完成后整体做喷砂除锈处理，表面喷涂耐高温的哑光防锈漆，能够承受熏制过程中120℃以内的持续工作温度，不会出现漆层脱落的问题。搁架部分采用圆钢焊接而成，表面没有做涂层处理，使用前可以通过空烧去除表面的油污，后续使用过程中油脂附着形成的油膜可以自然起到防锈的作用，也不用担心涂层在高温下析出有害物质污染食材。实际使用时，下部腔体的发烟区温度控制在60-80℃，上部熏制区的温度可以稳定在50-60℃，既可以实现热熏的工艺要求，让食材缓慢吸收熏烟风味，也不会因为温度过高导致食材出油过多、口感发柴。设备的整体结构没有易损件，所有的连接都是刚性焊接，日常使用只需要定期清理接油盘的积垢和搁架上的食物残渣即可，不需要频繁更换零部件，相比市面上常见的薄铁皮烟熏炉，1.8mm厚度的钢板结构使用寿命可以提升5倍以上，即使频繁使用也不会出现壳体变形、焊缝开裂的问题。
