RF-31台式钻铣磨一体机高精度结构设计

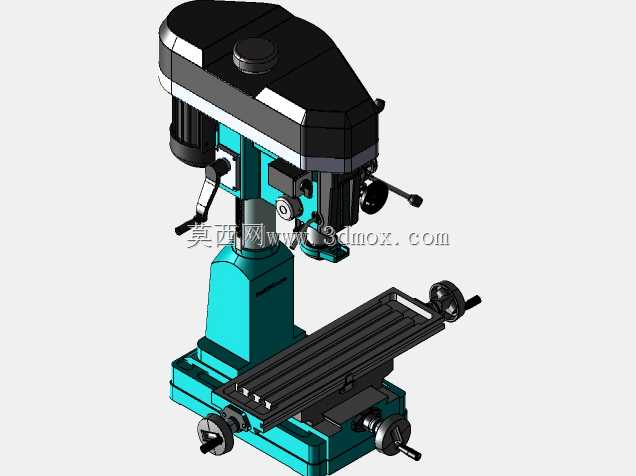

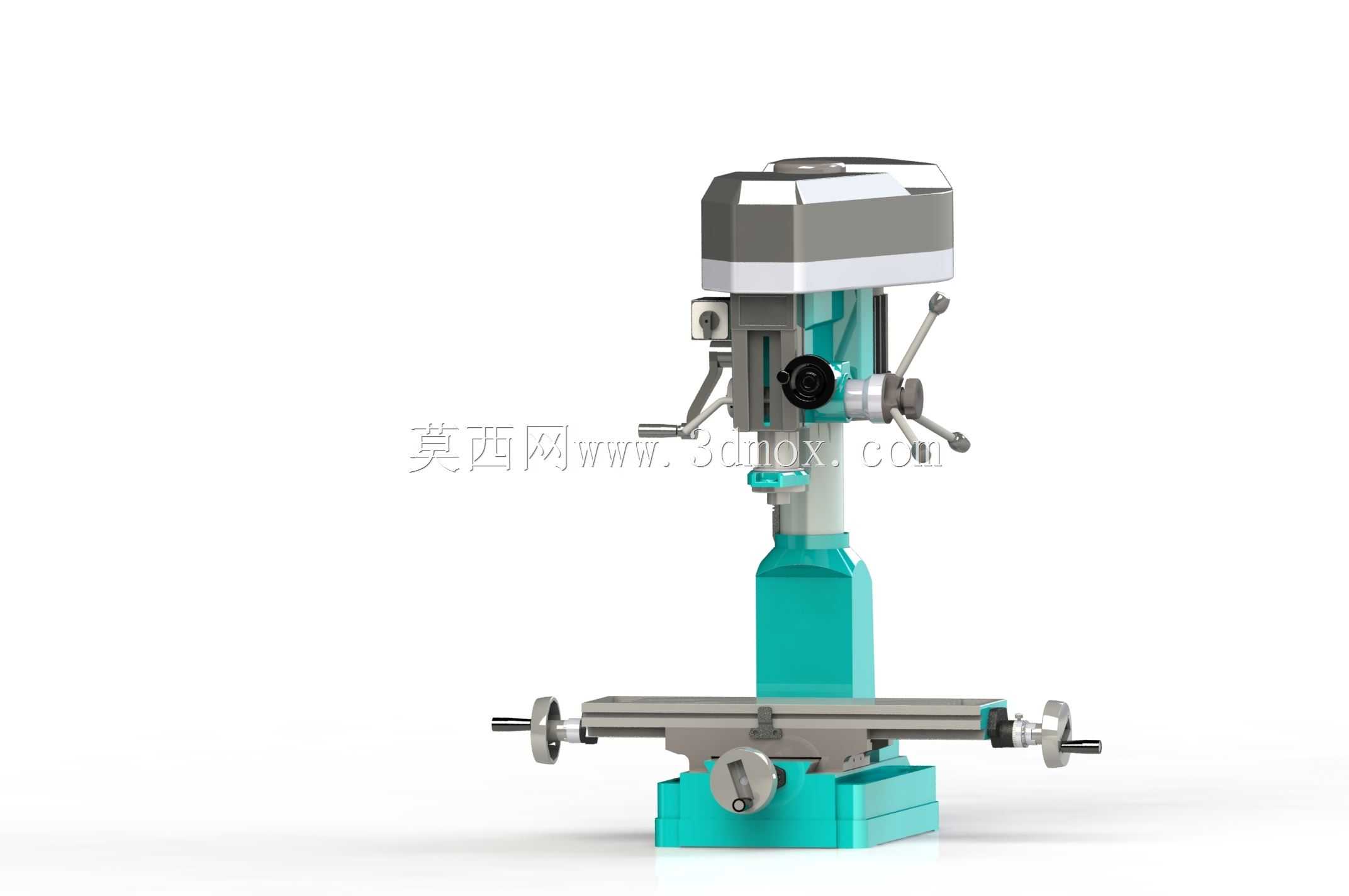

这款RF-31台式钻铣磨一体机，是面向小型机加工场景、五金维修工坊、职业院校实训教学以及个人DIY加工需求打造的多功能加工设备，能够在单一设备上完成钻孔、铣削、平面磨削、轻量端面加工等多道工序，有效减少小型加工场景下的设备采购成本与车间占地空间，适配多品种小批量的柔性加工需求。在实际生产应用中，该设备可承担小型金属零件的孔系加工、平面铣削、沟槽铣削、小型模具修磨、五金零件倒角去毛刺等作业，对于铜、铝、低碳钢、工程塑料等常见加工材质都有良好的适配性，既可以满足维修车间零散修配的加工需求，也能支撑小型加工厂的小批量零件生产，同时在教学场景中可帮助学员直观理解钻铣磨类设备的传动逻辑、进给结构与操作规范。从功能设计来看，设备采用立式主轴布局，主轴箱集成了多档转速调节结构，可根据不同加工材质、不同刀具类型匹配对应的切削转速，避免因转速不匹配导致的刀具磨损或加工面粗糙度不达标问题；工作台采用十字滑台结构，配备三向手轮进给机构，X、Y、Z三个方向均可实现手动精准进给，手轮旁设置有刻度标识，操作人员可通过刻度盘精准控制进给量，保障加工尺寸的精度控制；设备底座采用一体式铸造结构，自身重量充足，能够在加工过程中有效吸收切削振动，降低振动对加工精度的影响，同时底座预留有安装螺栓孔，可将设备固定在车间工作台或专用机架上，进一步提升设备运行的稳定性。在设计思路上，这款设备充分兼顾了功能性与操作便捷性，将钻、铣、磨三类加工功能的核心结构进行集成化设计，主轴部位可根据加工需求快速更换钻头、铣刀、磨头等不同加工刀具，无需复杂的调试即可切换加工工序；操作手柄的布局充分考虑了人工操作的人机工程学，进给手柄、主轴锁紧手柄、转速调节手柄都设置在操作人员站立即可轻松触及的位置，降低长时间操作的疲劳感；设备的传动结构采用封闭防护设计，将齿轮传动、皮带传动等运动部件封闭在机身壳体内部，既可以避免切削碎屑、灰尘进入传动结构影响设备寿命，也能防止操作人员误触运动部件引发安全风险。从外形尺寸与安装边界来看，该设备属于台式小型加工设备，整体占地面积不足0.5平方米，机身高度适配常规工作台的操作高度，无需专门的大型设备基础，只要放置在承重能力达标、平整稳固的工作台面上即可完成安装，安装时只需调整底座水平度、固定锁紧螺栓即可投入使用，设备的操作空间预留充足，十字工作台的行程可覆盖小型零件的全尺寸加工需求，不会出现加工行程不足导致的零件加工干涉问题，同时机身侧面预留有冷却管路安装位，用户可根据加工需求加装冷却系统，提升高速切削时的刀具寿命与加工表面质量。
