相机内置可调光圈虹膜机械结构

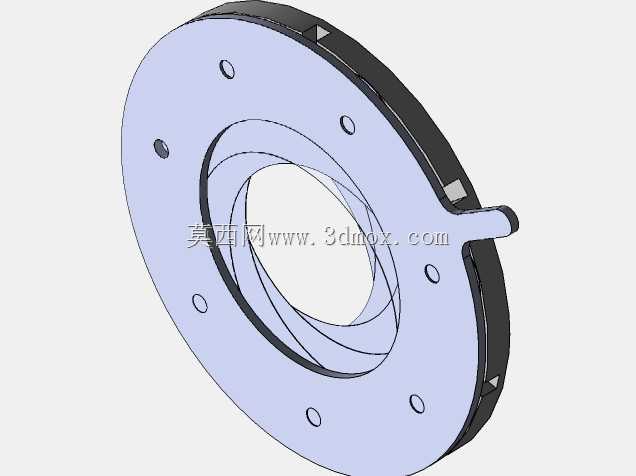

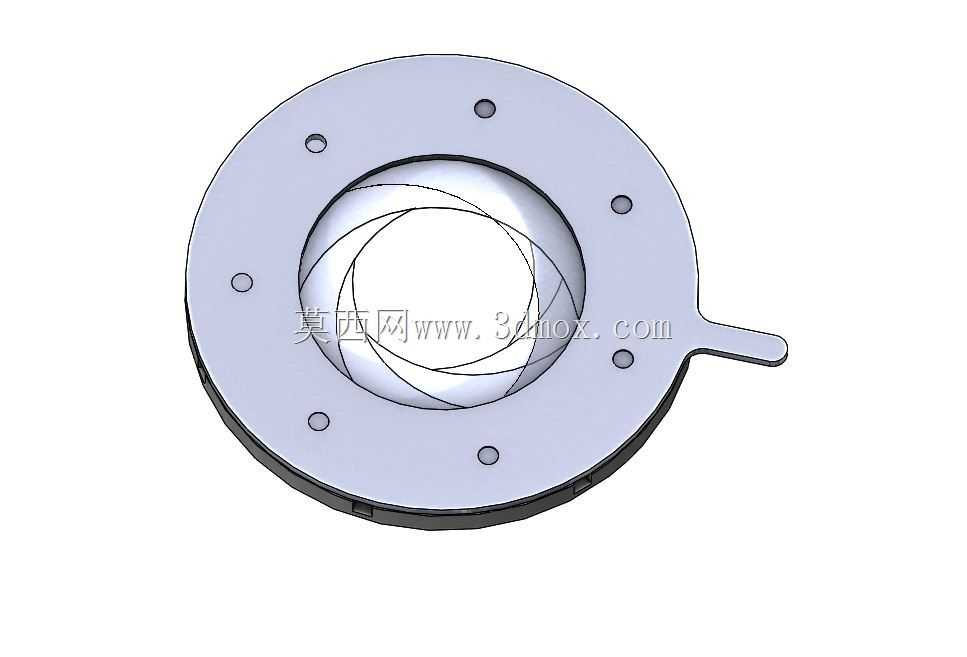

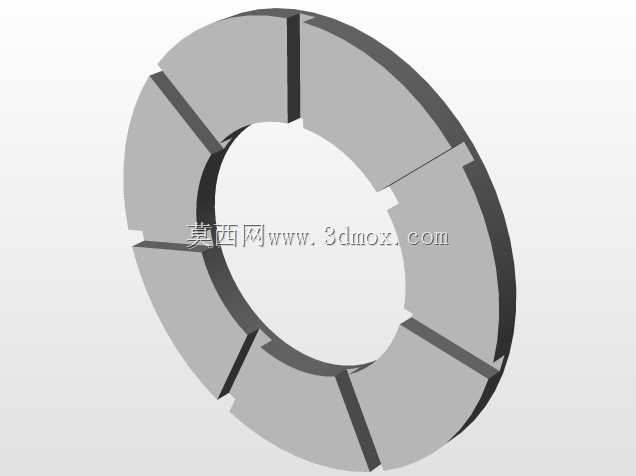

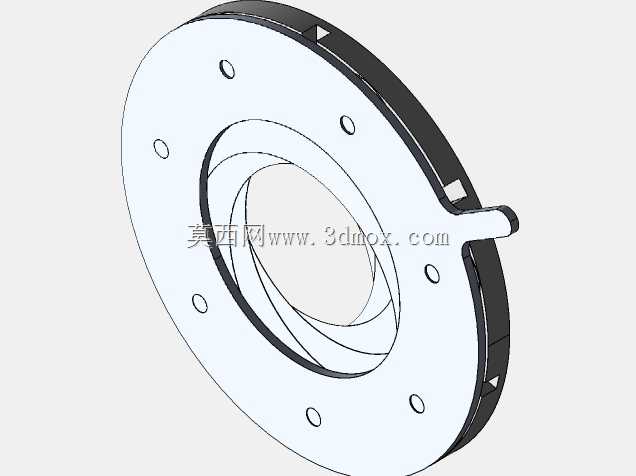

该结构为相机镜头内置的虹膜式可调光阑组件，是光学成像设备中核心的通光量调节部件，广泛应用于民用数码相机、专业单反相机、工业视觉检测镜头、医疗内窥成像镜头、安防监控摄像设备等需要精准控制入射光通量的光学系统中，承担着调节通光孔径大小、控制成像景深、辅助优化成像画质的核心作用。该组件采用多层叠片式活动结构设计，通过环形驱动件的周向转动，带动多片弧形遮光叶片同步沿预设轨迹做径向收展运动，可在设计的孔径范围内实现通光口径的无级连续调节，从最小通光孔到最大通光口径的切换过程顺滑无卡顿，各叶片运动轨迹无干涉，收合后叶片边缘贴合紧密无漏光缝隙，完全展开后通光孔为规整正圆形，可有效避免非圆形通光孔带来的成像衍射、焦外光斑畸变等问题。设计过程中以同轴度为核心装配基准，所有叠片、驱动环、固定基座均围绕同一光学中心轴做回转布局，各活动部件的转动配合间隙经过反复校核，既保证叶片运动的顺畅性，又将径向窜动控制在微米级，避免孔径调节过程中出现通光孔偏心的问题，保障光学成像的中心对齐精度。整体结构采用扁平化层叠设计，轴向总厚度控制在极小范围内，可适配各类短法兰距的紧凑型镜头安装需求，径向最大外径与常规镜头内置光阑的安装腔体尺寸匹配，安装时仅需将组件基座与镜头镜筒的定位台阶同轴贴合，通过周向均布的固定点位完成锁紧即可，无需额外调整光轴位置，适配性较强。叶片采用边缘圆滑过渡的弧形轮廓，相邻叶片间的搭接量经过精准计算，在全孔径调节范围内始终保持稳定的遮光搭接，不会出现漏光缺口，驱动环的转动阻尼设计均匀适中，既可以在调节到目标孔径后保持位置稳定，不会受镜头轻微震动出现孔径偏移，又能保证手动或电动调节时的操作手感顺滑。该结构除应用于成像镜头领域外，还可拓展应用于激光加工设备的光束调节、光学实验平台的光强控制、舞台灯光的光斑大小调节等场景，通过调整叶片数量、整体尺寸参数，即可适配不同通光口径、不同调节精度的使用需求。
