同轴式重载齿轮传动箱结构设计

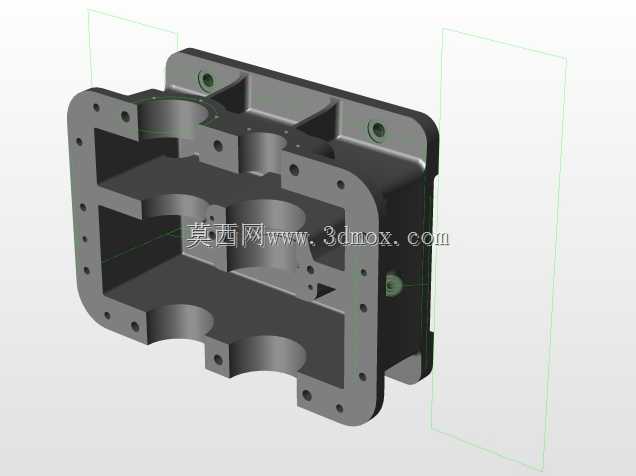

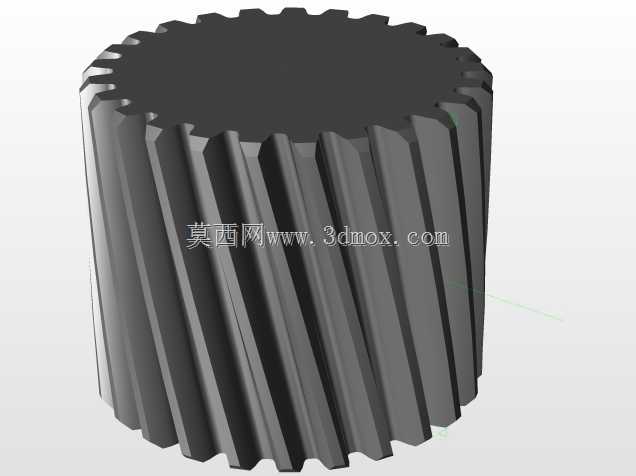

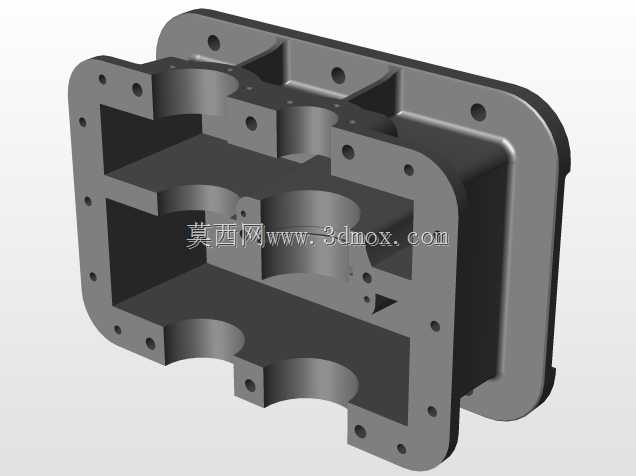

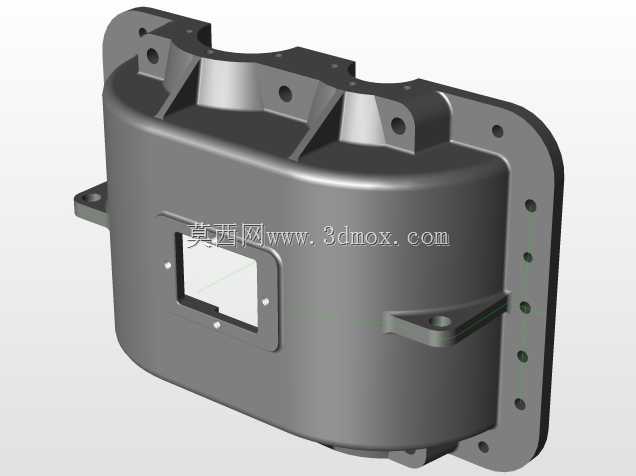

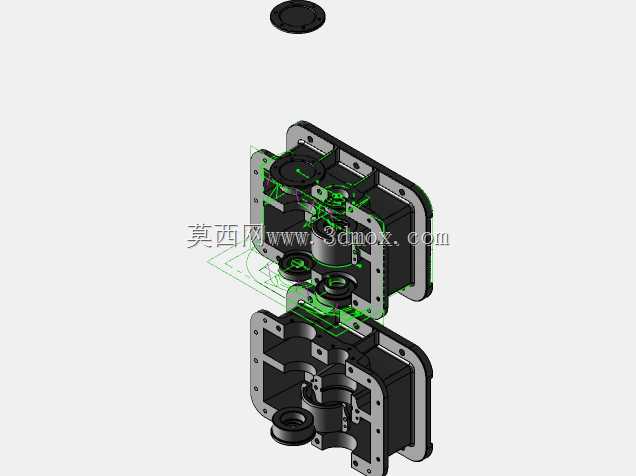

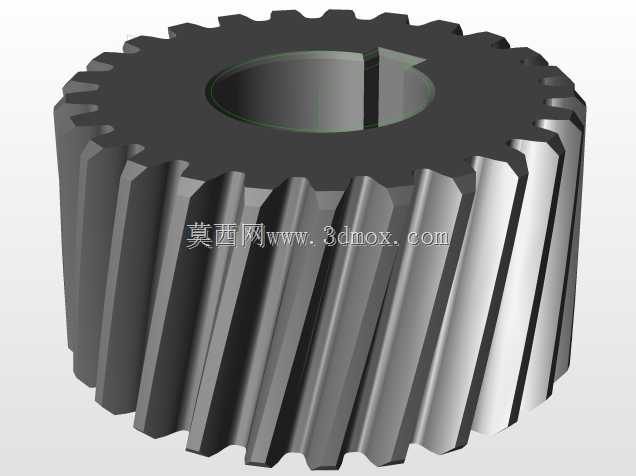

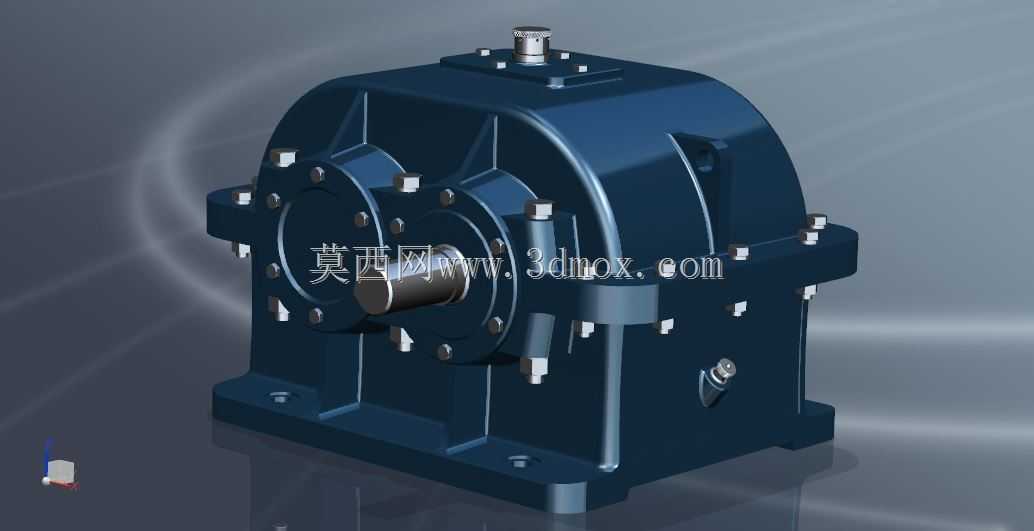

这款同轴齿轮箱是工业传动系统中应用极为广泛的动力传递核心部件，主要适配输入输出轴需保持同轴布置的传动场景，常见于输送生产线、轻工机械、小型工程机械、农业装备以及机床辅助传动单元中，承担匹配转速、传递扭矩的核心作用，能够将原动机输出的高转速低扭矩动力转换为作业端所需的低转速高扭矩动力，保障整套设备在额定负载下稳定持续运行。从功能特性来看，该同轴齿轮箱采用同轴式布局设计，输入轴与输出轴处于同一轴线，能够大幅缩减传动单元的横向安装空间，适配安装位置紧凑的设备布局需求；箱体采用整体式铸铁结构设计，具备优异的结构刚性与抗形变能力，能够承受重载工况下的径向与轴向载荷，同时箱体表面设置的加强筋结构进一步提升了整体抗振性能，降低设备运行过程中的共振风险，箱体内腔预留了充足的润滑储油空间，配合顶部的通气塞与侧部的油位观察、放油结构，能够保障齿轮与轴承部件在运行过程中得到充分润滑，减少传动部件的磨损，延长设备整体使用寿命。在设计思路上，这款齿轮箱遵循等强度设计原则，各级齿轮传动的承载能力经过匹配计算，避免出现单级传动强度冗余或不足的问题，齿轮采用渐开线圆柱齿轮构型，传动平稳性好、承载能力强，啮合过程中的冲击与噪声更低；箱体的连接法兰、安装底座均经过安装适配性优化，轴承位的加工精度能够保障齿轮啮合的同轴度要求，减少传动过程中的偏载问题。从安装边界来看，该齿轮箱的底座采用平底式安装结构，安装孔位按照标准传动安装尺寸设计，输入输出轴的轴伸尺寸、键槽规格匹配常规通用联轴器的安装要求，整体外形轮廓规整，无外凸的易干涉结构，能够直接适配多数常规工业设备的安装工位，不需要额外设计复杂的转接安装结构；箱体的检修面设置合理，日常维护时不需要完全拆解设备即可完成润滑油更换、密封件检查等常规维保操作，能够大幅降低设备后期的运维成本与停机维护时间，适配工业场景下长时间连续作业的使用需求。
