多自由度舵机驱动桌面教学机械臂结构

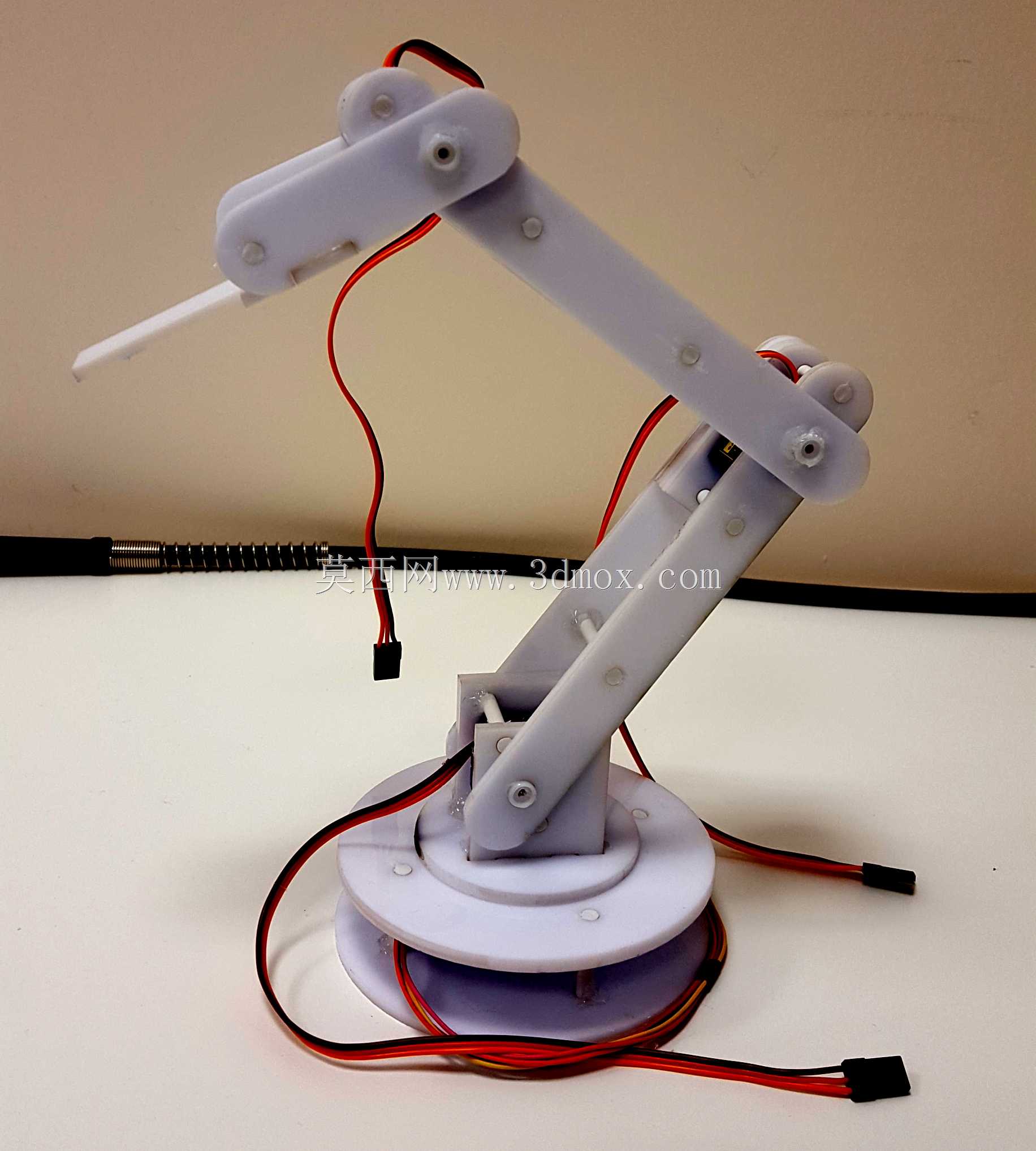

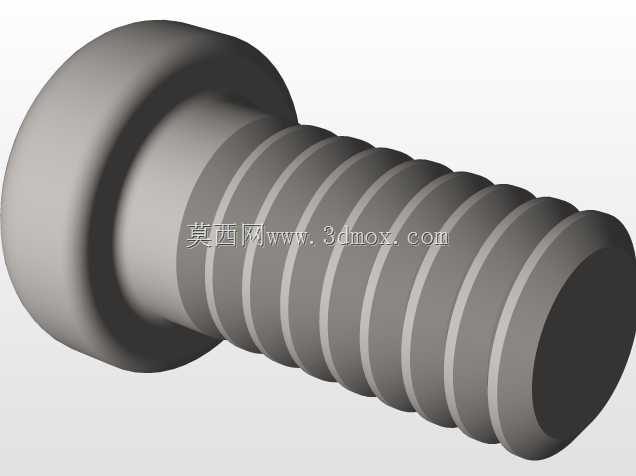

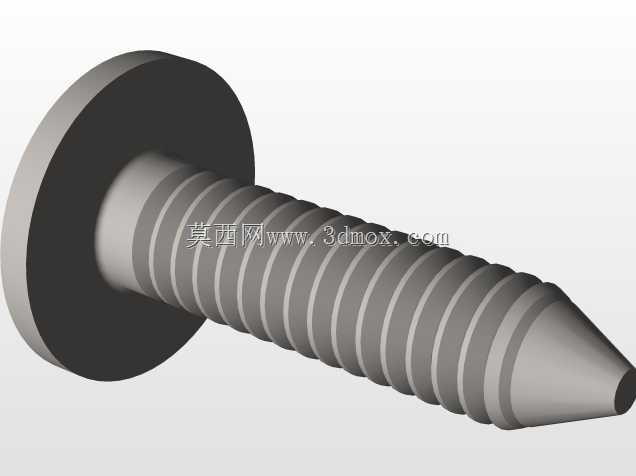

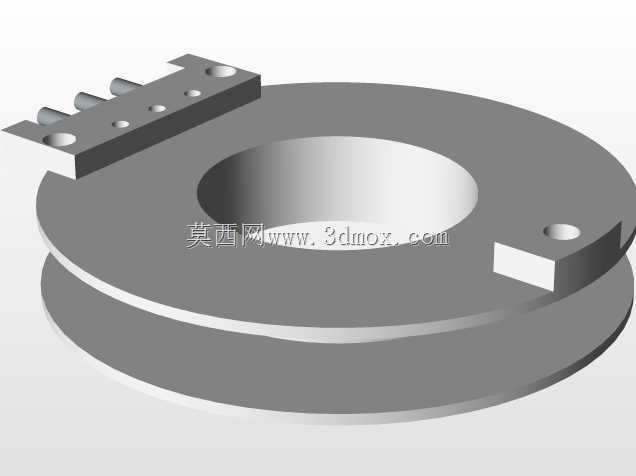

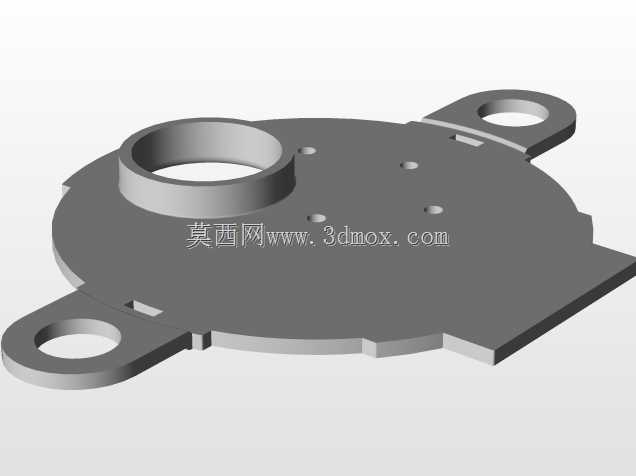

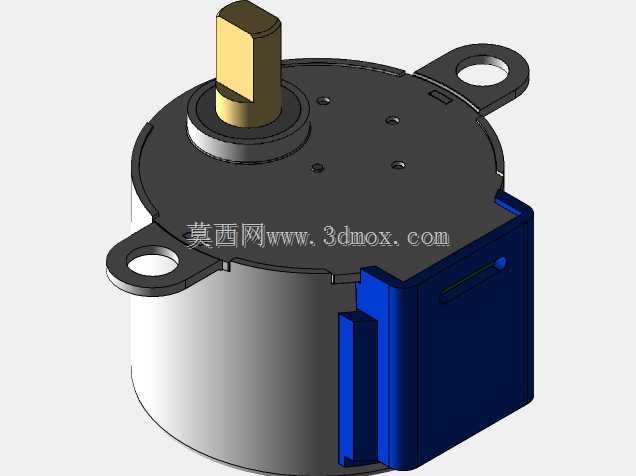

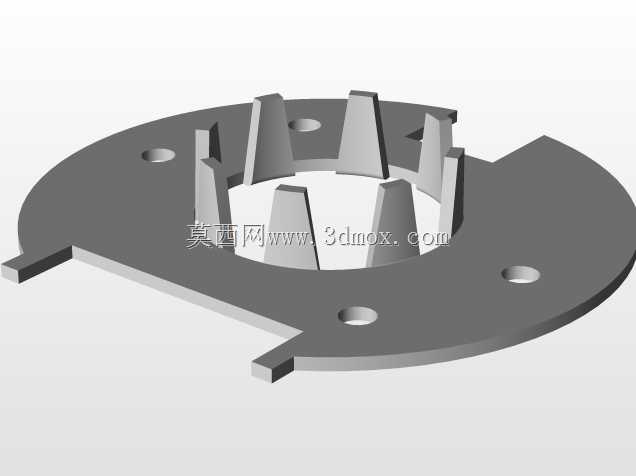

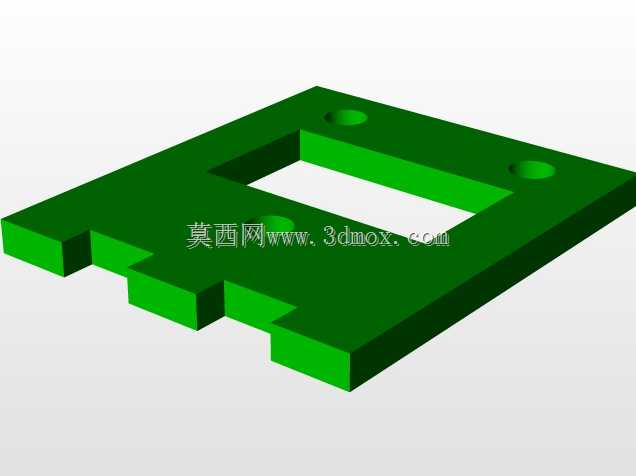

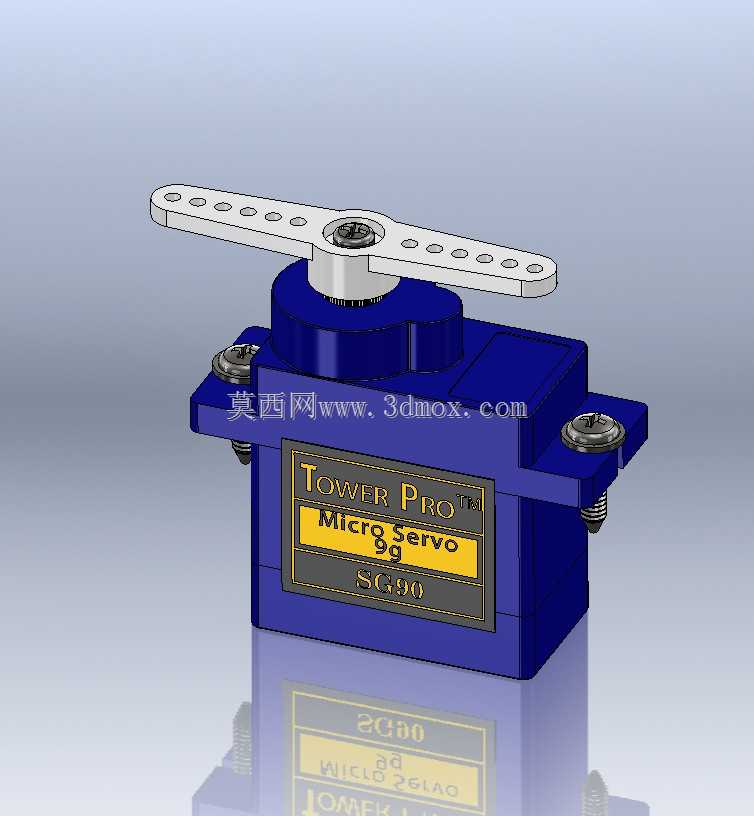

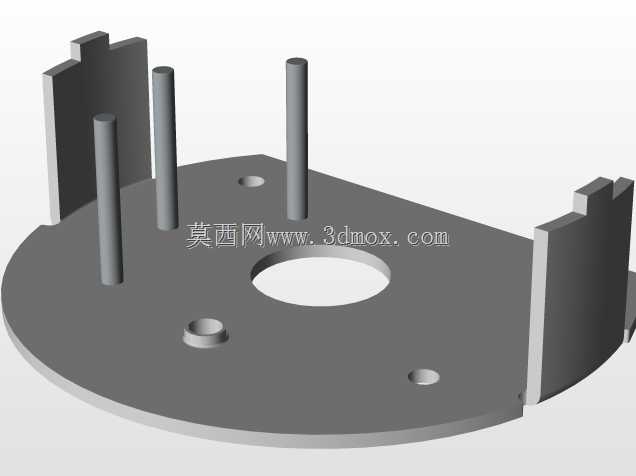

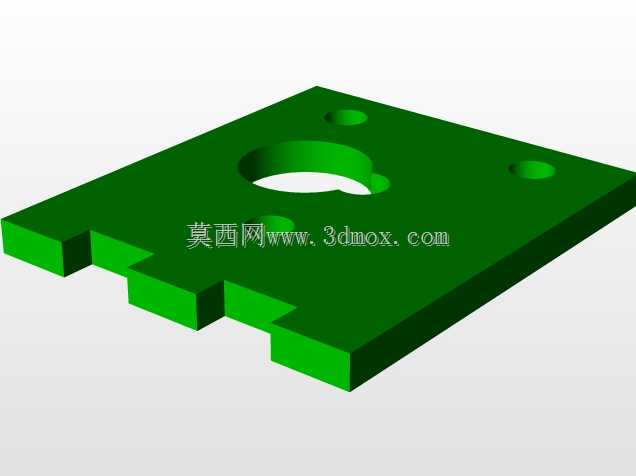

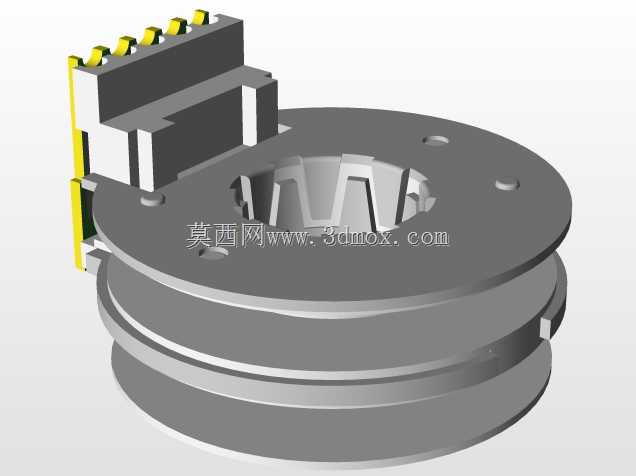

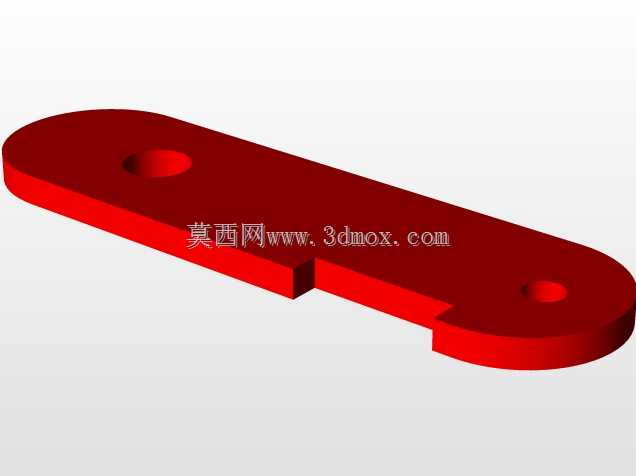

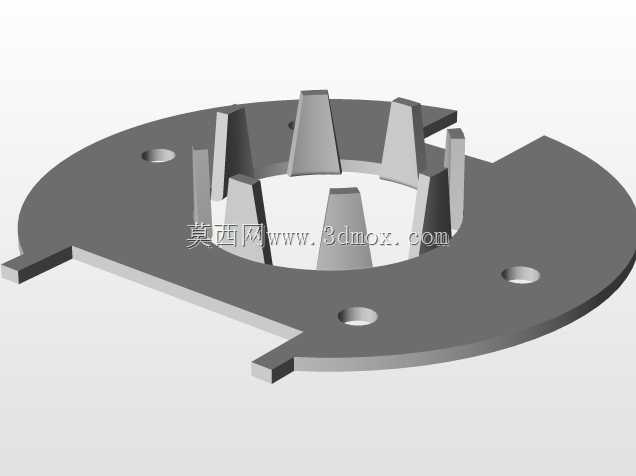

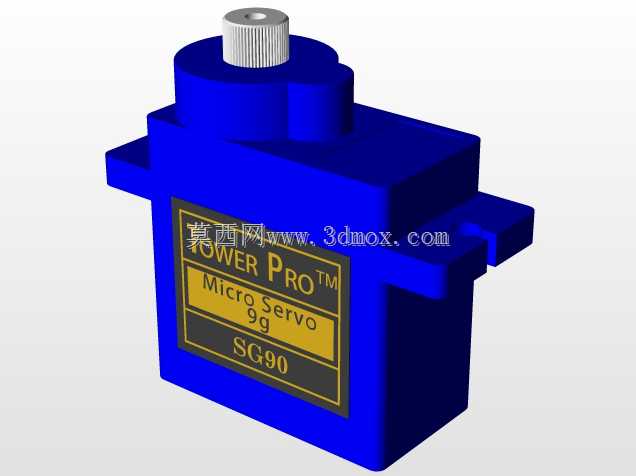

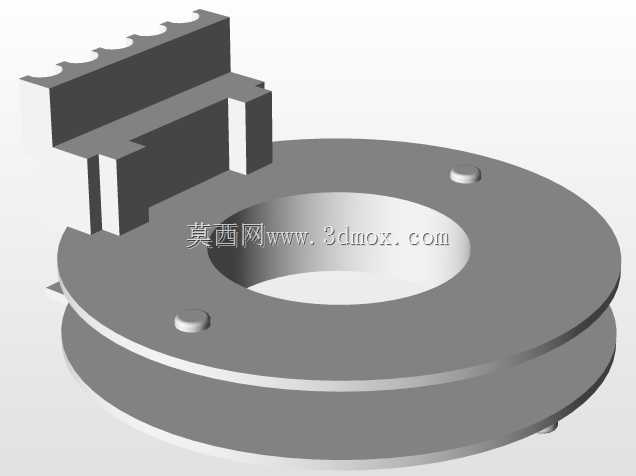

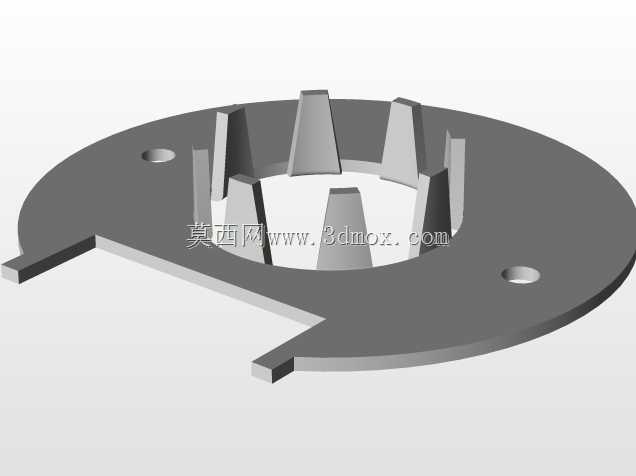

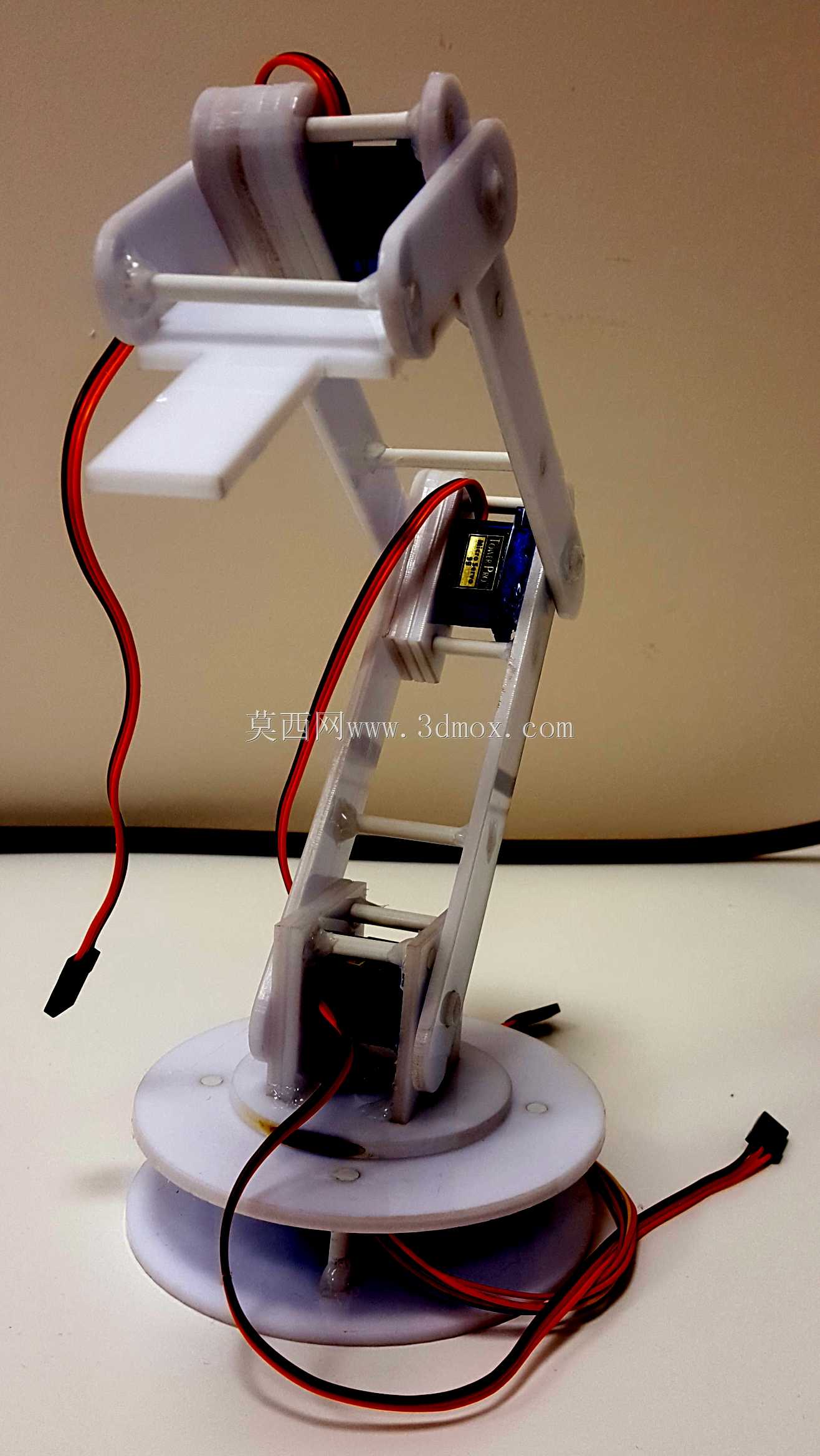

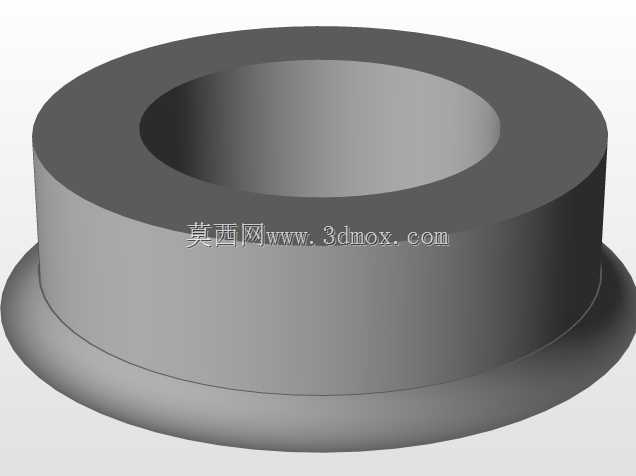

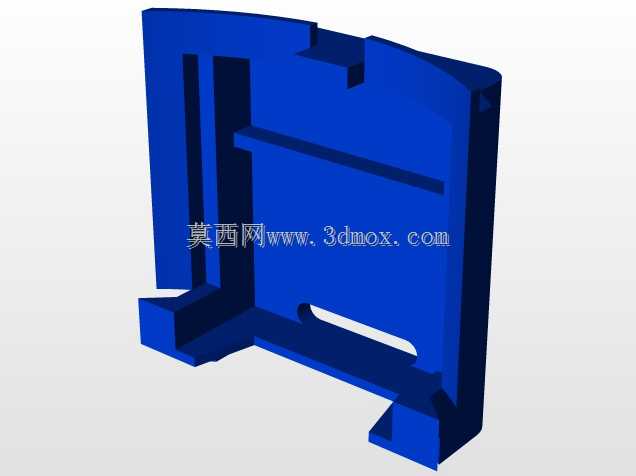

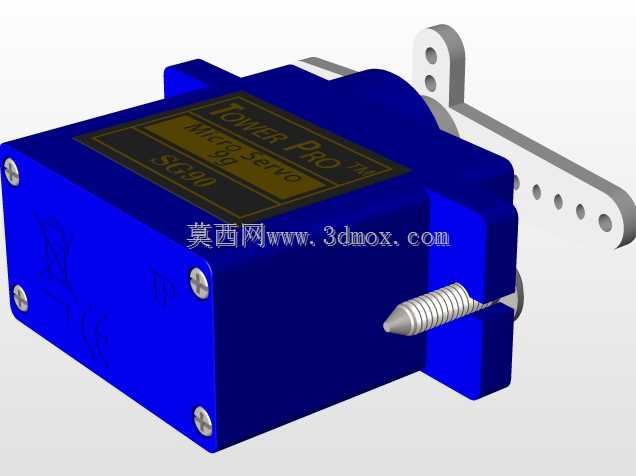

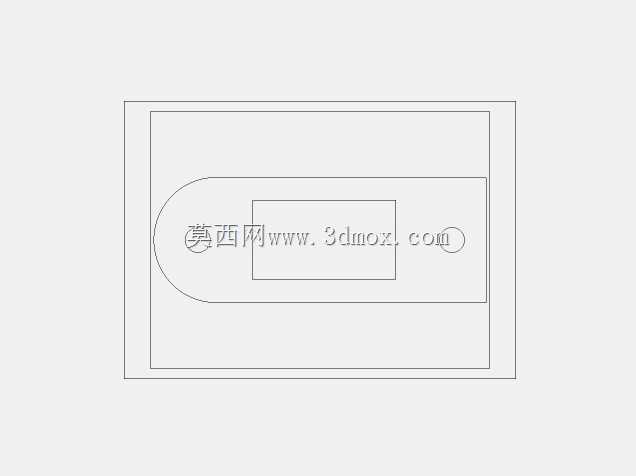

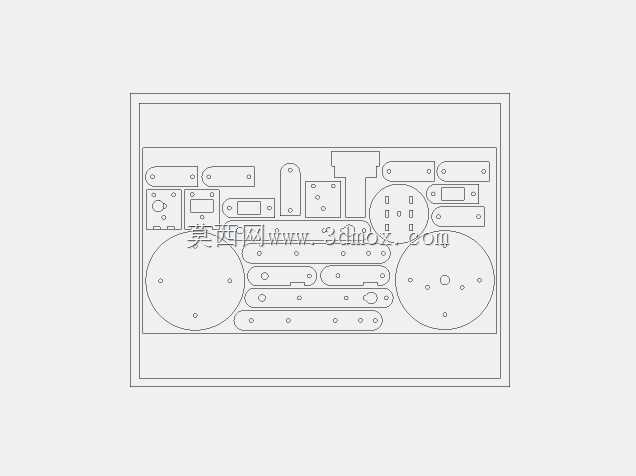

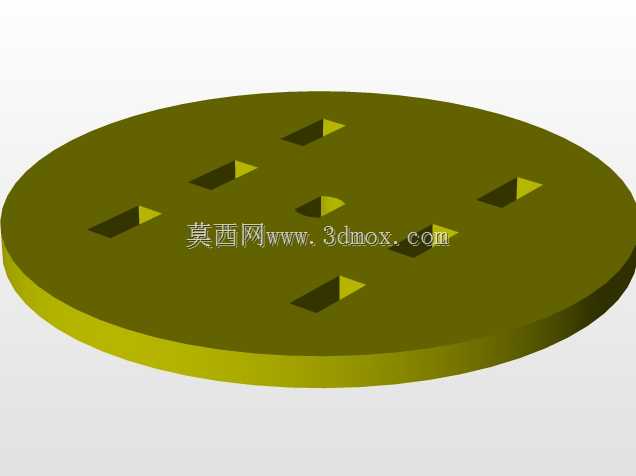

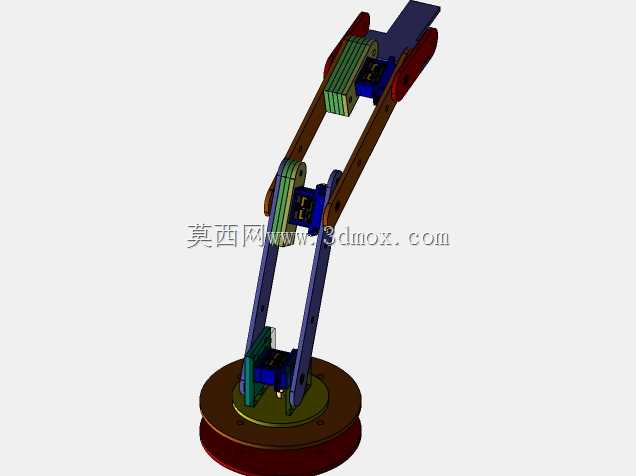

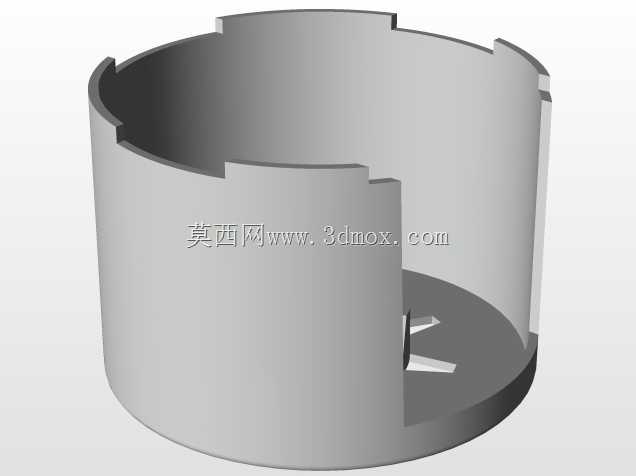

这款桌面级机械臂的结构设计，最初面向教学实训场景的轻量化操作需求，适配职业院校机电一体化、机器人工程专业的基础实操训练，也可作为小型桌面工位的轻载搬运执行端，完成小质量工件的定点移载、简单分拣动作，填补了大型工业机械臂无法适配桌面狭小操作空间的空白。从结构布局来看，整机采用分层连杆铰接形式，底座设置旋转自由度，可实现360度水平方向回转，大臂、小臂分别设置独立俯仰铰接点，末端执行端预留夹持器安装位，各运动关节的驱动件内嵌于连杆结构内部，避免走线外露造成的运动干涉。设计阶段优先考虑板材加工的便捷性，所有结构件适配3mm厚度板材的切割加工工艺，无需复杂的曲面铣削工序，普通激光切割设备即可完成全部结构件的加工，大幅降低自制加工的门槛。配套驱动单元包含三台SG90伺服电机分别对应大臂俯仰、小臂俯仰、末端动作，一台28BYJ-48步进电机负责底座回转，两种驱动件的搭配兼顾了关节动作的响应速度与底座回转的定位精度，适配开源控制板的常规驱动接口，无需额外定制驱动模块。安装边界方面，整机底座直径控制在120mm范围内，完全伸展后臂展可达320mm，收拢状态下垂直高度不超过280mm，放置于常规桌面不会占用过多操作空间，底座预留四个M3安装孔位，可直接固定在桌面或小型工作台面上，也可搭配快装板实现工位间的快速转移。结构件之间采用4mm直径塑料棒作为铰接销轴，配合双组分强力胶完成固定连接，装配过程无需复杂的工装夹具，按照装配顺序依次铰接连杆、布设驱动线材即可完成整机组装，线材沿连杆内侧的走线槽布设，所有关节运动行程内均预留足够的线材弯曲余量，避免反复运动造成线材磨损断裂。末端执行端采用插拔式接口设计，可根据实际使用需求更换夹爪、吸盘、画笔等不同执行部件，拓展绘图、小件搬运、演示操作等多种功能，各关节的运动限位通过结构件的接触凸台实现，无需额外加装限位传感器，即可避免关节过转造成的结构损坏，降低控制系统的调试难度。
