六针7mm规格轻触式按键开关结构

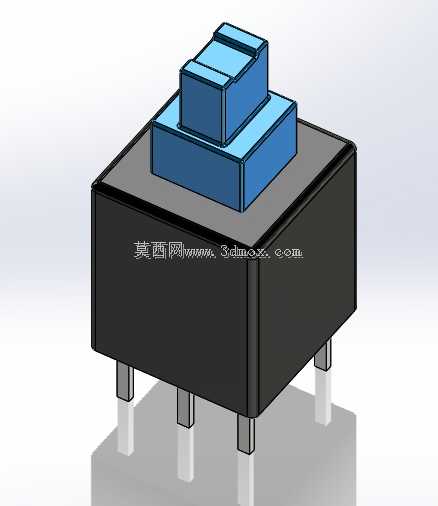

这类六针7mm规格的按键开关，是消费电子、工控面板、小型测控设备里出镜率极高的人机交互元件，日常做结构选型时，经常会在手持检测设备、小型工控操作盒、桌面外设的面板BOM表里见到它的身影。不同于两针的简易轻触开关，六针的引脚排布自带结构固定冗余，除了实现电路通断的信号触发功能，多余的引脚可以在波峰焊时增加焊盘与PCB的结合强度，应对设备频繁按压带来的机械拉扯，避免长期使用后引脚脱焊导致的按键失效。从结构设计逻辑来看，这款开关采用分层堆叠的外形结构，顶部蓝色的按压帽做了微凸的限位台阶，按压行程控制在适配手指指腹操作的舒适区间，既不会因为行程过短导致误触发，也不会因为行程过长带来操作的迟滞感；中部的蓝色基座是按键的行程限位载体，内部集成了弹性接触弹片，按压时弹片形变实现电路导通，松开后弹片复位切断回路，实现通断功能。黑色的主体外壳采用耐高温的工程塑料材质，适配回流焊、波峰焊的加工温度要求，不会在PCB焊接工序中出现壳体变形、内部结构移位的问题。安装边界上，7mm的主体边长刚好适配高密度排布的PCB面板场景，六根引脚的间距符合常规PCB设计的孔位规范，不需要额外定制特殊孔位，能直接套用标准封装库完成Layout设计，引脚伸出长度兼顾了焊接透锡要求与壳体底部离板间隙，避免焊接时焊锡溢入壳体内部卡滞按键行程。实际选型应用中，这类开关常被用在需要频繁触发信号的操作位，比如设备参数调整的加减按键、功能切换按键，结构设计时不需要额外做复杂的防水防尘结构，依靠壳体本身的配合间隙就能满足常规室内设备的使用要求，按压帽的顶部平面可以预留丝印标识的位置，方便后期做功能标注。建模过程中需要重点关注引脚的位置度公差，因为六针排布如果孔位偏差超过0.1mm，就会出现插件困难的问题，同时按压帽与基座的配合间隙要控制在合理范围，既要保证按压动作顺畅无卡滞，也要避免间隙过大导致晃动异响，影响操作手感。
